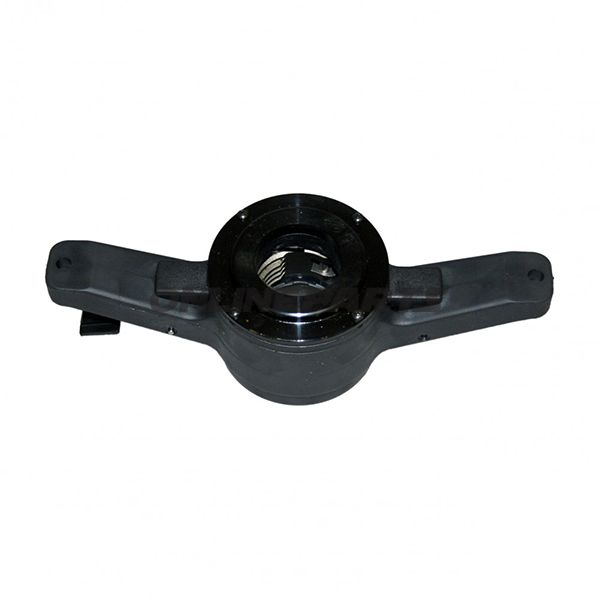

Quick Release Nutlibrak 248

Snabbkopplingsmutter LIBRAK 248 för spännanordningar

Produktöversikt: Snabbkopplingsmutter LIBRAK 248 (MPN: 677.04.65) är en manuell spännmutter med integrerad tryckringar designad för snabb fästning i applikationer där upprepade öppningar och stängningar är nödvändiga. Produkten är tillverkad i plast med en inbäddad stålgänghylsa och levereras i svart färg. GTIN uppges inte.

Funktion och användning

Snabbkopplingsmuttern används som låselement i spännanordningar där en användarvänlig och tät tätning önskas utan verktyg vid varje drift. Tryckringen (Druckring) fördelar belastningen och minskar punktbelastningar mot arbetstycket vid spänning. Konstruktionen gör muttern lämplig för montageuppgifter, vanlig maskinspänning och andra tekniska sammanfogningsarbeten där upprepade öppnings-/stängningscykler förekommer.

Material och konstruktion

• Kropp: plast (polymer) som ger låg vikt och elektrisk isolering.
• Gänghylsa: inbäddad stålgänghylsa med yttre diameter 40 mm, som säkerställer slityta och hållbarhet vid upprepad montering.
• Tryckring: integrerad tryckring i plast/stål-konfiguration för jämn tryckfördelning.
• Ytbehandling/finish: svart färg; plastens yta minskar risken för repor på motytor jämfört med obehandlade metalldelar.

Dimensioner

• Ø gänghylsa: 40 mm
• Längd: 235 mm
• Höjd: 68 mm

Tekniska fördelar och kommentarer

• Stålgänghylsan i kombination med plastkropp ger en balans mellan mekanisk styrka i gängan och viktminskning i den sammanställda komponenten.
• Tryckringens placering minskar koncentrerade belastningar och ökar tätningen vid spänning — relevant vid montage på mjukare material eller ytor som ska skyddas.
• Plastmaterialet erbjuder korrosionsbeständighet jämfört med helt metallutförande; vid krävande kemiska eller temperaturmässiga belastningar bör materialvalet prövas i förhållande till driftssituationen.
• Designen är avsedd för manuell hantering; om höga momentkrav eller extremt upprepad belastning förväntas bör man säkerställa att gänghylsens dimension och material är lämpliga för användningen.

Kompatibilitet och installation

Gänghylans yttre diameter på 40 mm anger krav på ingripande och plats vid montering. Vid montering ska korrekt passning till bultaxel och tillräcklig åtkomst för manuell hantering av själva muttdelen säkerställas. Användare med specifika krav på toleranser eller tätning bör kontrollera måtten mot sina befintliga montagepunkter innan beställning.

Identifikation

Modellnamnet framgår som Snabbkopplingsmutter LIBRAK 248 och tillverkarens materialrekommendationer är antecknade i produkttexten. Den interna referensen/MPN för enheten är 677.04.65. GTIN uppges inte i de levererade uppgifterna.

Obs: Uppgifterna om material och dimensioner är hämtade från tillverkarens specifikationer; för kritiska eller certifierade applikationer rekommenderas kontroll av mått och materialdata mot fysisk prov eller tekniskt datablad.
