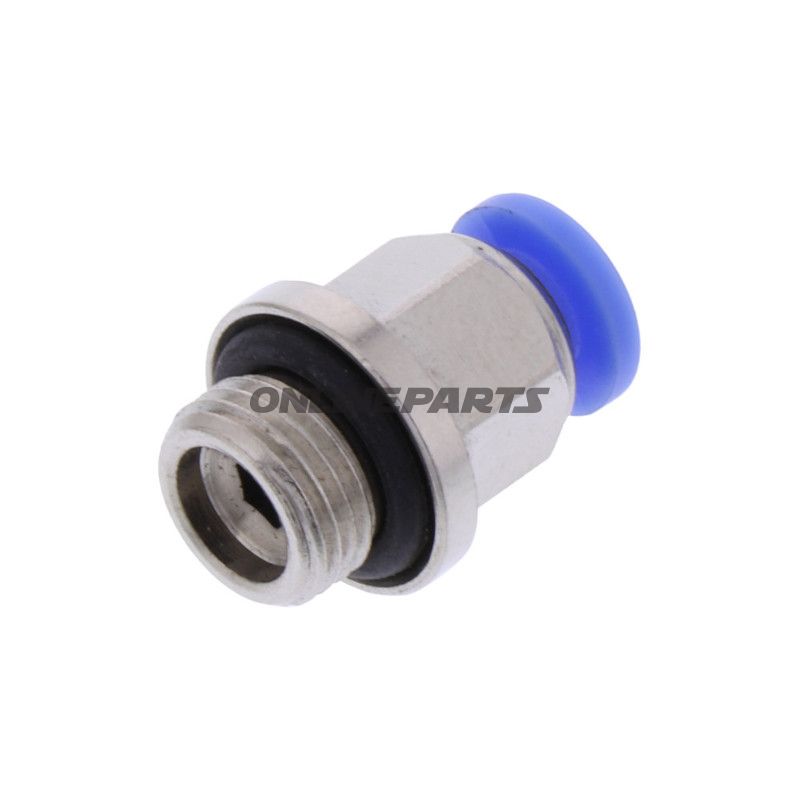

PUSH-IN 4 mm M5 rak – kontakt för PA-slang
Produkt: PUSH-IN 4 mm M5 rak (varunamn: 122.005-4M)
Tillverkare: Riegler (MPN: 656.06.94)
Detta push-in-kontakt är en rak anslutning avsedd för snabb och vibrationsstabil anslutning av 4 mm PA-slang till en M5-genomföring. Konstruktionen är i plast med en inbyggd låsring som håller slangens placering utan användning av ytterligare klämmor eller svetsning. Lösningen används typiskt i pneumatiska system, vakuumdrivningar och styrsystem på motorcyklar eller i verkstadens pneumatiska utrustning där utrymmet är begränsat och snabb demontering kan vara nödvändig.
- Funktion: Push-in-mekanismen tillåter snabb insättning av 4 mm PA-slang; vid drag frigörs slangen genom att trycka på frigöringsringen.
- Anslutningstyp: M5 yttre gänga mot rak push-in för 4 mm slang.
- Material: Plast (teknisk polymer). Materialvalet ger låg vikt och korrosionsminskning samt elektrisk isolation.
- Tätning och fasthållning: Inre O-ring eller klämfunktion i polymer säkerställer tät anslutning under normalt driftstryck i pneumatik.
- MPN/Producent: Riegler, MPN 656.06.94 – tillverkaren anges för identifiering vid beställning och reservedelsbyte.
Materialegenskaper och lämplighet
Plastkomponenter som används i push-in-kontakter är valda för sin kombination av dimensionell stabilitet, slitstyrka vid upp- och nedkoppling samt kemisk resistens mot vanliga pneumatiska medier och smörjmedel. Konkreta innebär detta att kontakten är lämplig för applikationer med måttliga temperaturer och vanliga pneumatiska tryck. För högtemperatur- eller aggressiva kemiska miljöer bör materialets specifikationer jämföras med leverantörens datablad.
Montering och underhåll
Vid montering skruas M5-förstärkningen in i den avsedda porten med rätt moment för att undvika överdrivning av plastdelar. För in slang lodrätt och hör ett klick för att bekräfta rätt fasthållning. För demontering trycks frigöringsringen in samtidigt som slangen dras ut. Rengör slangändan och porten från smuts för att säkerställa tätning och undvika slitage på tätningsytor.
Kompatibilitet och användningsområden
Designad för 4 mm PA-slang (polyamid), M5-port. Lämplig för pneumatiska kretsar i verkstäder, teststånd och hjälpsystem på fordon där kompakta, pålitliga förbindelser är nödvändiga. Kontrollera alltid slang- och mediekompatibilitet vid högtryck, olja eller bränsle – PA-slangar har begränsningar i sådana miljöer.
Identifikation vid köp
För att säkerställa korrekt reservdel beställs produkten med Riegler MPN 656.06.94 (varunamn 122.005-4M). GTIN anges inte i de tillgängliga uppgifterna; vid behov av GTIN-bedömning kontakta leverantören eller kontrollera produktdatabladet.
Obs
Denna beskrivning fokuserar på teknisk funktion, materialval och praktisk användning. Om tryck-/temperaturdata eller material- och godkännandecerifikat behövs rekommenderas att hämta leverantörens tekniska datablad för Riegler 656.06.94 före slutlig integration i kritiska system.
