Push Button Switch Wassd Flahella Starter Waterproof

På-/av-brytare för infällning — tryckknapp med fuktskydd

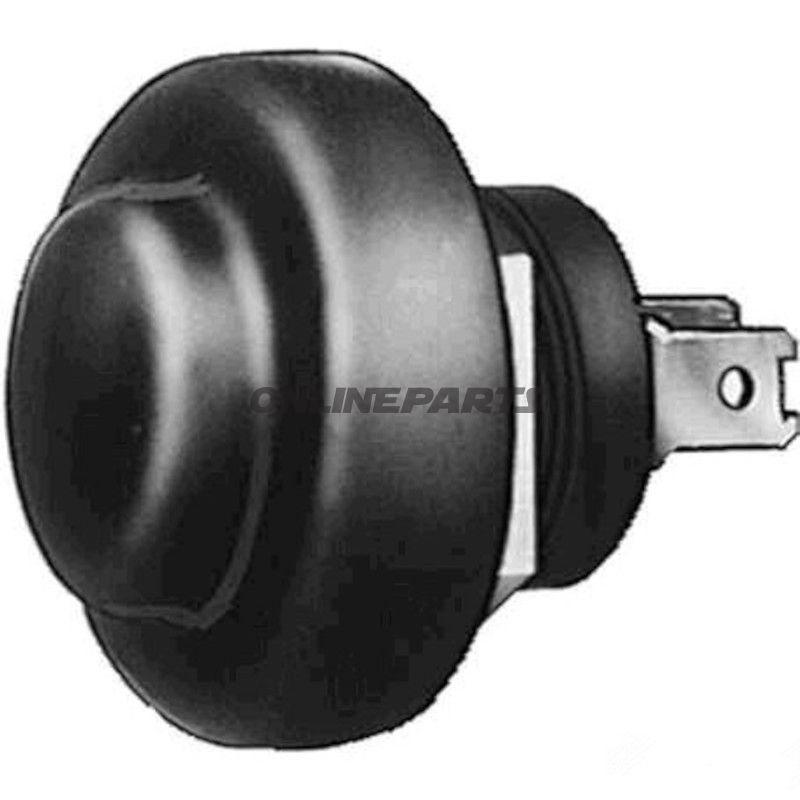

Denna på-/av-brytare från Hella (MPN: 145.20.93, GTIN: 4082300190786) är en infällnings-tryckknapp avsedd för start/tändningsfunktioner på motorcyklar och mindre fordon. Den är utförd som en tryckknapp (slutande vid aktivering) med elektriska bladanslutningar och en gummisärm som skyddar mot fukt från manöverpanelen.

Funktion

• Manövertyp: Tryckmanöver (tryckknapp) — kontaktfunktionen är en slutare (normalt öppen, sluts vid tryck).
• Användning: Avsedd för tändning eller startfunktion där en enkel, robust tryckknapp önskas.
• Anslutningar: Fladstifts/bladterminaler 6,3 mm, 2 anslutningspunkter.

Material och konstruktion

• Tryckknappshus och kontaktdelar är utförda i material lämpade för elektriska slutningar; Hella anger en utförande för montering i paneler med maximal väggtjocklek 5 mm.
• Gummiskyddshätta på manöversidan ger fuktskydd motsvarande IP54 (enligt DIN 40050) från manöversidan — skyddar mot stänk och begränsat dammintrång.
• Bladterminalerna är inpressade/fästa för att säkerställa upprepade inkopplingar och urkopplingar utan snabb slitage.

Elektriska data och mekaniska gränser

• Antal poler/anslutningar: 2.
• Bärförmåga, kortvarig: 12 V: 20 A / 24 V: 15 A — angivet som kortvarig/impulslast.
• Monteringsdjup/väggtjocklek: Max. 5 mm för panelmontering.

Kompatibilitet och monteringsanteckningar

• Designad för infällning i instrumentpaneler eller kontrollpaneler med fladstiftsanslutning; kontrollera att det finns tillgång till 6,3 mm fladstift.
• Passar för installationer där en tryckknapp med fuktskydd krävs — t.ex. i utomhus- eller utsatta miljöer, så länge kraven för IP54 från manöversidan är tillräckliga.
• Vid permanent installation i mycket fuktiga eller våta miljöer bör högre IP‑klassning eller kompletterande täckning övervägas.

Praktiska överväganden för mekaniker

• Kontrollera kabel- och kontaktmått vid före- och efterinstallation; fladstift 6,3 mm är vanligt på motorcyklar men kan kräva adapter för nyare kontaktsystem.
• Kontrollera kontaktens kortvariga strömbärförmåga i förhållande till startreläer eller andra laster — om brytaren förväntas bära startströmmar under längre tid rekommenderas en separat styrning (t.ex. relä) för att undvika överbelastning.
• Gummihättan måste monteras korrekt för att bevara fuktskyddet; inspektera tätningar efter längre användning eller vid åldrande.

Produktspecifikationerna kommer från Hellas tekniska beskrivning: på-/startomkopplare med tryckknappsfunktion, modellnummer 145.20.93, GTIN 4082300190786. För mer detaljerade installationsinstruktioner och godkännanden kontakta Hella eller se producentens dokumentation.
