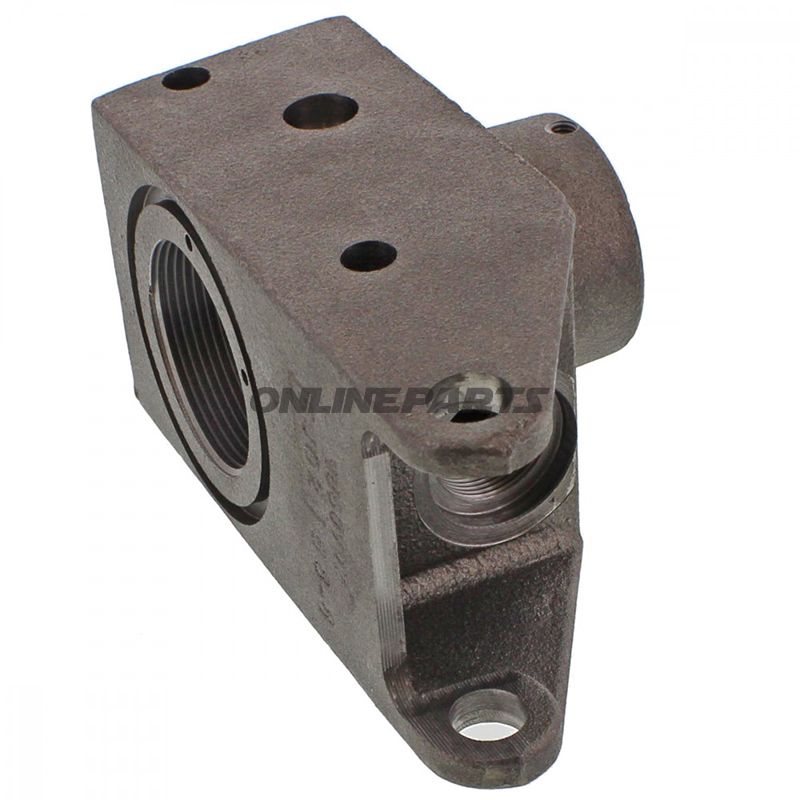

Pumpblock, vänster sida till 3-10 AC (PUMPBLOCK för vänster 3-10 AC)
Produktöversikt: Denna pumpblock är en originaldel från AC Hydraulic (MPN: 652.04.84) avsedd för vänster sida på 3-10 AC pumpesystem. Produkten är tillverkad i stål och är utformad för att tåla axiala- och radiella belastningar i hydrauliska pumpesystem, där exakt inställning av bult-/stiftsbussningens position är nödvändig.
- Märke: AC Hydraulic
- MPN: 652.04.84
- GTIN: Ej angivet
Funktion och användning
Pumpblocken fungerar som monterings- och stöd för vänster sida av pumpen på 3-10 AC-enheter. Den överför mekaniska krafter mellan pumpens hus och tillhörande lager- eller bussningringar samt säkerställer korrekt positionering av anslutningspunkter. I praktiken används den för att hålla fast och styra axeln/stiftet genom den interna stiftsbussningen, så att axiall- och radiella rörelser styrs under drift.
Material och materialegenskaper
Materialet är stål, valt för sin kombination av styrka, seghet och slitstyrka under mekanisk belastning. Stålet ger god bärförmåga vid de krafter som uppträder i hydrauliska pumpesammanställningar och tål vanlig mekanisk bearbetning samt efterföljande ytförädlingsbehandlingar (t.ex. värmebehandling eller korrosionsskydd) beroende av användningen.
Viktiga mått och toleranser
- Interngångsdimension i stiftsbussning: 14 mm (Ø)
- Yttermått (L x B x H): 155 x 81 x 90 mm
Dessa mått är avgörande för korrekt passform i pumpens monteringsfläns och för att säkerställa att standardstift eller skruvar med 14 mm diameter kan föras genom bussningen utan onödigt spel eller bindning. Vid byte bör man kontrollera toleranser och eventuellt slitage på stiftsbussningen.
Kompatibilitet och montering
Delens beteckning (Pumpblock VL 3-10 AC) indikerar kompatibilitet med 3-10 AC pumpmodeller där vänster pumpblock behövs. Eftersom detta är ett originalnummer från AC Hydraulic (652.04.84) förväntas direkt utbyte utan behov av modifiering, förutsatt att pumpens övriga komponenter är i fabriksstandard. Vid montering rekommenderas kontroll av bussningens skick, dimensionerna för bult och stift samt användning av korrekta momentvärden för fästdelar.
Tekniska fördelar
- Originalt tillverkad komponent från AC Hydraulic, vilket minskar risk för passningsproblem.
- Stålmaterialet ger hög bär- och slitstyrka vid normala driftpåverkningar.
- Standardiserad inre bussning (Ø 14 mm) gör utbyte av stift enkelt och kompatibelt med vanliga stift-/bultdimensioner.
Övrigt
- GTIN är inte angivet i produktuppgifterna.
- Det finns ingen mängdangivelse i produktuppgifterna utöver de fysiska måtten och materialbeskrivningen; vid behov av emballage- eller leveransantal bör detta avtalas med leverantören.
- Vid återbruk eller reparation rekommenderas inspektion för sprickor, sprickor i eller betydande slitage i bussningen före återmontering.
