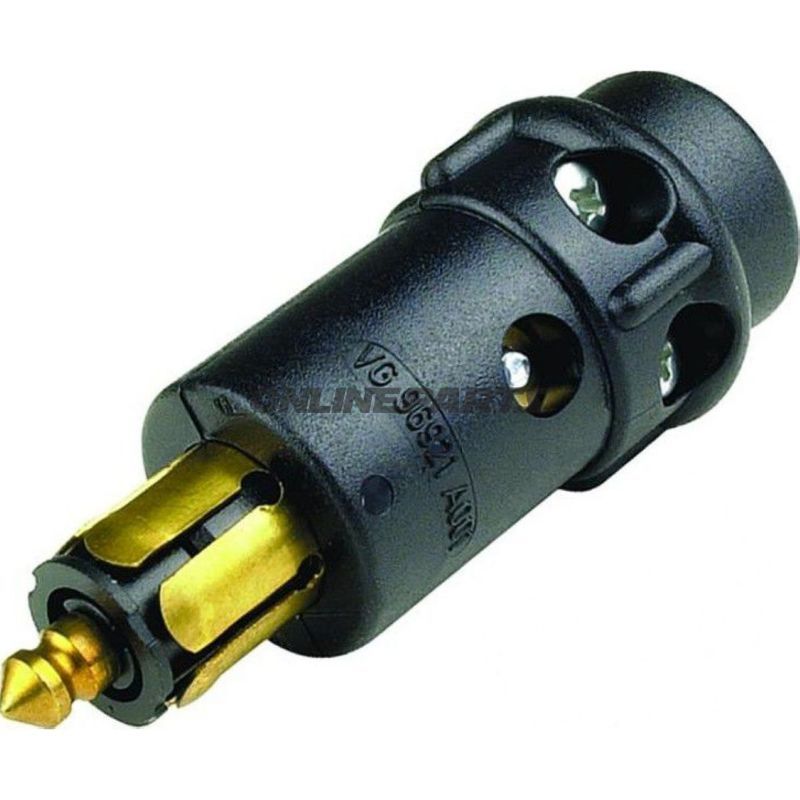

Plug Zugentlastet 1Pol

1-polig kontakt med dragavlastning för fordonsinstallationer (DIN/ISO 4165)

Denna 1-poliga kontakt (MPN: 146.70.00, GTIN: 4026736036478) är utformad för enkel och säker strömanslutning i fordons- och militära tillämpningar, inklusive NATO-fordon (referens Bw-nr. 5935-12-127-9479). Den följer dimensioner och standarder enligt DIN/ISO 4165.

Funktion

• Ger en enkel, polad förbindelse för strömförsörjning i spänningsområden från 6 V till 50 V.
• Dragavlastning minskar mekanisk belastning på kabeln vid drag eller vibrationer, vilket ökar förbindelsens hållbarhet i mobila miljöer.
• Skruvanslutning möjliggör säker fastsättning av ledarna utan lödning; kontaktens utformning har ingen separat kabelböjskydd.

Material och konstruktion

• Hus och kapsling är tillverkade av plast. Plastmaterialet ger korrosionsbeständighet och låg vikt, vilket är relevant i fordonsmiljöer där vibration och fukt kan förekomma.
• Kontaktens inre delar är konstruerade för att hantera upp till 12 A kontinuerlig ström vid angivna spänningsnivåer. Dimensioneringen motsvarar de krav DIN/ISO 4165 ställer för denna typ av kontakt.
• Yttre diameter mäter cirka 12 mm, vilket är relevant vid planering av kabelgenomföringar och monteringsutrymmen.

Tekniska data (översikt)

• Typ: 1-polig kontakt
• Standard: DIN / ISO 4165
• Spänning: 6–50 V
• Ström: upp till 12 A
• Yttre diameter: ca. 12 mm
• Anslutning: skruvanslutning
• Dragavlastning: ja
• Kabelböjskydd: inte inkluderat

Kompatibilitet och användning

• Lämplig för mobila installationer, servicefordon och militära fordon där DIN/ISO 4165-kontakter används.
• Används typiskt för sensor-, ström- eller tillbehörsanslutningar där en enkel, robust 1-polig förbindelse är tillräcklig.
• Passar i applikationer som kräver överensstämmelse med Bw-numret 5935-12-127-9479.

Praktiska överväganden vid montering

• Säkerställ korrekt avisoleringslängd och fastsättning av ledare i skruvterminalen för att säkerställa låg övergångsmotstånd.
• Även om dragavlastning är integrerad bör kabelhållare eller ytterligare fästen användas i miljöer med kraftig vibration för att undvika belastning på själva kontakten.
• Kontrollera strömkrav och driftspänning i den aktuella kretsen för att säkerställa att gränsen på 12 A inte överskrids.

Produktens MPN 146.70.00 och GTIN 4026736036478 kan användas vid sökning efter tekniskt datablad eller reservdelar. Det finns ingen varumärkesangivelse i de levererade uppgifterna.
