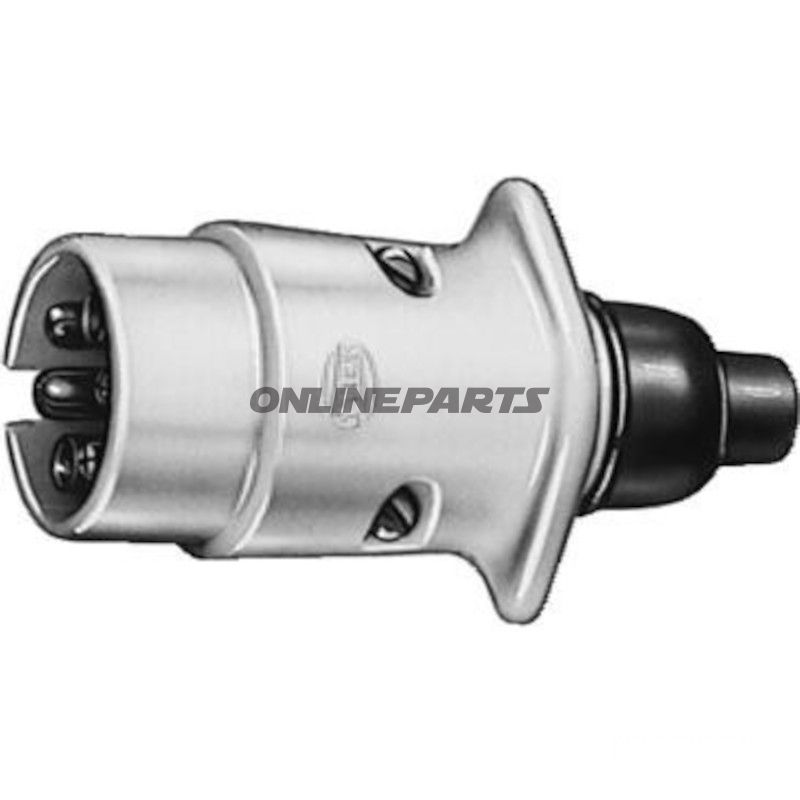

Plug 7Pin Plastic 12Vlichtgrau

7-poligt 12V S-typ kontakt i plast för jordbruksbruk

Denna 7-poliga S-typkontakt är avsedd för 12 V-system i jordbruks- och maskinapplikationer där en robust elektrisk förbindelse mellan fordon och släpvagn/utrustning krävs. Produkten identifieras av GTIN 4026736406875 och tillverkarens artikelnummer MPN 146.12.84.

Funktion och användning

Kontakten tillhandahåller 7 elektriska förbindelser (poler) i en standardkonfiguration som vanligen används för belysning, blinkers, bromsljus, bakljus, dimljus och jordförbindelse mellan traktor/maskin och släpvagnar eller redskap. S-typ-systemet är vanligt inom jordbruket där kontakttypen klarar upprepade anslutningar och frånkopplingar under fältförhållanden.

Material och konstruktion

• Hölje: Ljusgrå plast, valt för kombinationen av mekanisk styrka och korrosionsbeständighet vid utomhusbruk.
• Kontaktpunkter/terminering: Skruvterminaler i CuZn (koppar-zink legering) ger god ledningsförmåga och motståndskraft mot oxidbildning vid kontaktytor.
• Avlastning: Utförd med skruvbaserad strain relief och gummimanschett (gummitätning) för att minska belastningen på kablarna och skydda mot damm och fukt vid ingångspunkterna.

Elektriska och mekaniska egenskaper

• Antal poler: 7
• Spänning: 12 V
• Belastningskapacitet vid 12 V: 16 A vid 1,5 mm² ledararea / 25 A vid 2,5 mm² ledararea — anger rekommenderad strömhantering beroende på kabeltvärsnitt.
• Monteringstyp: 7 skruvanslutningar (skruvterminaler) i CuZn, vilket gör anslutning och underhåll enkelt vid service.
• Färg: Ljusgrå, vilket är standard i många jordbruksinstallationer för att visuellt kunna särskilja kontakttyper.

Praktiska anmärkningar för montörer och mekaniker

• Skruvterminalerna tillåter efterdragning vid vibrationer och öppna installationer. Se till rätt åtdragningsmoment för att undvika överhettning vid höga strömmar.
• Gummimanschetten bör placeras korrekt runt kabeln för att säkerställa tätning; skadade gummitätningar bör bytas ut för att bevara motståndskraft mot fukt och smuts.
• Vid utbyte av kontakt: kontrollera polkopplingar och färgkoder mot det befintliga ledningsnätet för att undvika felkopplingar.

Kompatibilitet

Designad för S-typ jordbruksanslutningar och 12 V användningar. Kontrollera mekanisk passform och polkonfiguration mot den utrustning eller släpvagn som ska anslutas för att säkerställa kompatibilitet med befintliga kontakter och uttag.

Identifiering

Produkten kan spåras via GTIN 4026736406875 och MPN 146.12.84. Dessa nummer är användbara vid inköp, reservdelsbeställning och dokumentation i verkstadsregister.

Anmärkning om förpackning

Uppgiften om förpackningsenhet (25) anger ofta logistisk paketering och ska inte förstås som antalet levererade enheter vid varje försäljning; bekräfta antal vid beställning.
