Plug 7Pin Alu 24Vschraubanschluss

7-poligt 24V aluminiumstik med skruvanslutningar för fordon

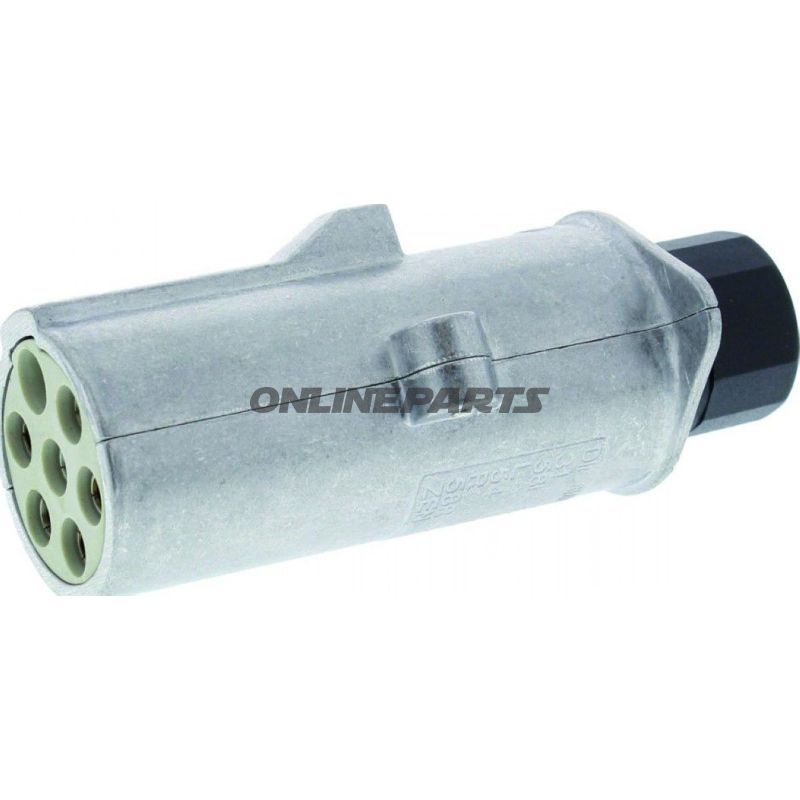

Detta 7-poliga stift (GTIN: 4026736036034, MPN: 146.74.06) är utformat för elektriska anslutningar på 24 V fordon och tillbehör enligt ISO 3731-standarden. Produkten är ett legeringsstift i aluminium med kontaktstift och skruvanslutningar, avsett för robusta, permanenta eller semi-permanenta installationer där vibration och fukt kan förekomma.

Funktion

• Överför signal och ström mellan fordonets elektriska krets och släp eller tillbehör via 7-poliga anslutningar.
• Säkerställer korrekt fördelning av de enskilda kretsarna (lys, blink, jord med mera) i enlighet med ISO 3731.
• Skruvanslutningar gör det möjligt att ansluta ledare direkt utan specialkontakter, vilket förenklar underhåll och eftermontering.

Material och konstruktion

• Hus: lättmetall/aluminiumlegering, valt för god korrosionsbeständighet och låg vikt jämfört med traditionella gjutjärns-hus.
• Kontaktstift: Tillverkad för mekaniskt pålitlig kontakt och elektrisk ledningsförmåga; materialet säkerställer låg övergångsmotstånd och stabil anslutning vid korrekt montering.
• Skruvanslutningar: Mekaniska klämmor med skruvförspänning, designade för att hålla ledare säkert och tillåta senare demontering utan att skada kabeländar vid korrekt användning.

Tekniska egenskaper

• Polantal: 7
• Driftsspänning: 24 V (beräknat för fordonsanvändning)
• Standard: ISO 3731, vilket säkerställer kompatibilitet med utrustning och kabelsätt som följer samma standard
• Monteringstyp: Skruvanslutningar — lämplig för direkt fastsättning av avisolerade ledare eller kabelskor

Kompatibilitet och användningsområden

• Typiska användningar: anslutning av släp, flak, specialbyggnader och annan 24 V fordonsutrustning där ISO 3731 används.
• Lämplig för både professionella verkstäder och erfarna privata mekaniker som behöver pålitliga elektriska förbindelser med möjlighet till senare service.
• Kontrollera alltid kabelfärger och pin-konfiguration vid utbyte för att säkerställa korrekt funktion av lyktor och signaler.

Praktiska monteringsanmärkningar

• Avisolera ledningarna till lämplig längd före insättning och spänn skruvarna med det moment som motsvarar kabelns tvärsnitt för att undvika lösa förbindelser.
• Använd lämpliga kabelskor eller ferruler vid flera ledare för att förbättra kontaktkvaliteten och minska risken för kabelbrott vid åtdragning.
• Efter montering rekommenderas funktionskontroll av samtliga kretsar (blink, broms, position, jord osv.) för att bekräfta korrekt anslutning.

Identifiering

GTIN 4026736036034 och producentens artikelnummer (MPN) 146.74.06 är användbara vid sökning efter kompatibla reservdelar och dokumentation. Det finns inget varumärke angivet i levererade data; vid behov kan MPN och GTIN användas för att verifiera tekniska uppgifter med leverantör eller reservdelsdatabas.

Detta stick är ett praktiskt val när man behöver en robust 7-polig anslutning med skruvfästning i aluminiumhus för 24 V-system och ISO 3731-kompatibla installationer.
