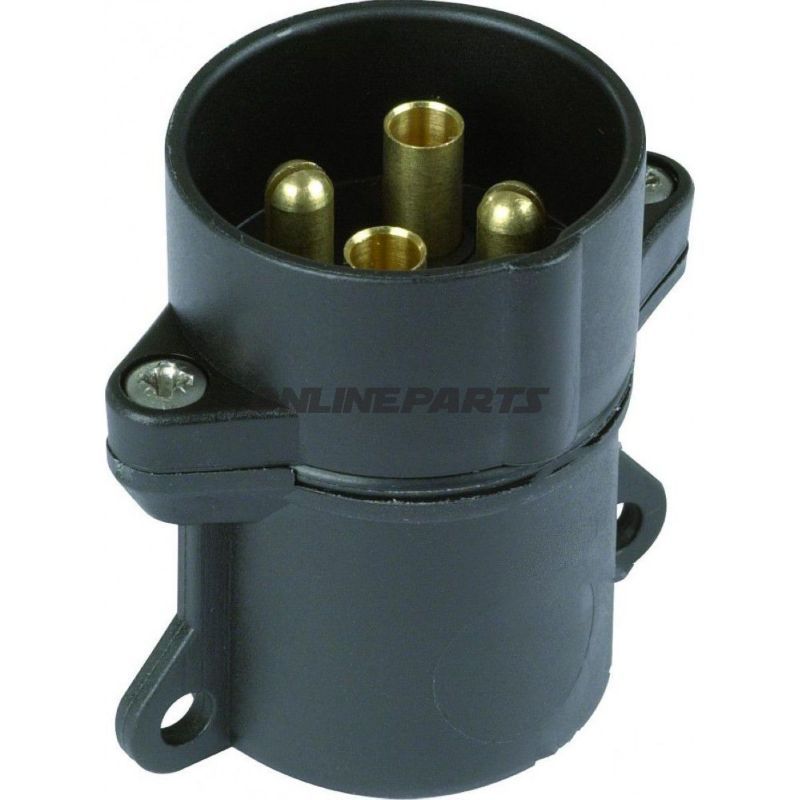

Plug 4Pin Plastic 24V

4-poligt 24V plastkontakt för kabelmontering

Denna 4-poliga plastkontakt är avsedd för elektriska förbindelser på fordon och utrustning som arbetar med 6–24 V. Produkten, med tillverkarens artikelnummer (MPN) 146.78.69 och GTIN 4026736035846, följer DIN/ISO-standarden 72 575 och är lämplig för mekaniker och motorcykelägare som behöver en enkel, hanterbar kontaktanslutning med skruvanslutningar.

Funktion

• Ger en säker, brytbar elektrisk förbindelse mellan kablar i 6–24 V-system.
• Designad för manuell montering med skruvanslutningar, så ledare kan fästas utan specialverktyg utöver en lämplig skruvmejsel.
• Lämplig för applikationer där snabb utbyte eller underhåll av ledningsförbindelser är nödvändigt.

Material och konstruktion

• Hölje: formsprutad plast, valt för god isoleringsförmåga, låg vikt och motståndskraft mot korrosion. Plastmaterialet tål typiskt praktisk hantering i verkstadsmiljöer, men är inte avsett som strukturell del eller för kontinuerlig högtemperaturbelastning.
• Kontaktpunkter: utförs i metalllegering (vanligtvis tenn- eller nickelpläterad koppar), som säkerställer elektrisk kontinuitet och rimlig slitstyrka vid skruvmontering. (Kontaktmaterial anges inte uttryckligen i leverantörsdata.)
• Skruvanslutningar: mekanisk fastsättning av ledarna via skruvterminaler, vilket gör det enkelt att terminera kablar i de dimensioner som anges nedan.

Elektriska egenskaper och kabelpassning

• Poltal: 4
• Spänningsområde: 6–24 V
• Bärförmåga vid 24 V: 16 A vid ledningsdimension 1,5 mm²; 25 A vid 2,5 mm². Dessa värden är vägledande för kontinuerlig strömföring vid normala driftstemperaturer.
• Lämplig kabeldiameter för yttre mantel: 5–9 mm (dvs. total kabeldiameter inklusive isolering och eventuell ytterkappa).

Kompatibilitet och användningsområden

• Passar för 4-ledade applikationer på motorcyklar, släpvagnar, mindre fordon och arbetsmaskiner som använder 24 V eller lägre systemspänning.
• Användbar vid reparation, utbyte av skadade kontakter eller vid anslutning av extra elektrisk utrustning där en 4-polig kontaktanslutning är lämplig.
• Överensstämmer med DIN/ISO 72 575, vilket förenklar kompatibilitet med andra komponenter och installationer som följer samma standard.

Praktiska anmärkningar

• Montering: Se till korrekt avmantling utan att skada ledarna; dra åt skruvarna till rekommenderat vridmoment för att undvika lösa förbindelser eller överklämning av ledare.
• Miljö: Plastkonstruktionen ger god elektrisk isolering, men skydd mot långvarig exponering för fukt, kemikalier eller höga temperaturer bör bedömas i den specifika installationen.
• Identifiering: Produkten identifieras tydligt via MPN 146.78.69 och GTIN 4026736035846, vilka kan användas vid beställning eller reservdelsökning.

Om det finns behov av upplysningar om kontaktmaterial, IP-klassning eller måttskiss för inbyggnad kan dessa detaljer ofta tas fram från leverantörens tekniska datablad med hänvisning till MPN 146.78.69.
