Plattkontakt 2,5-6,0 6,3 mm JMP Förpackning 5ST Alternativ: 1580835/791

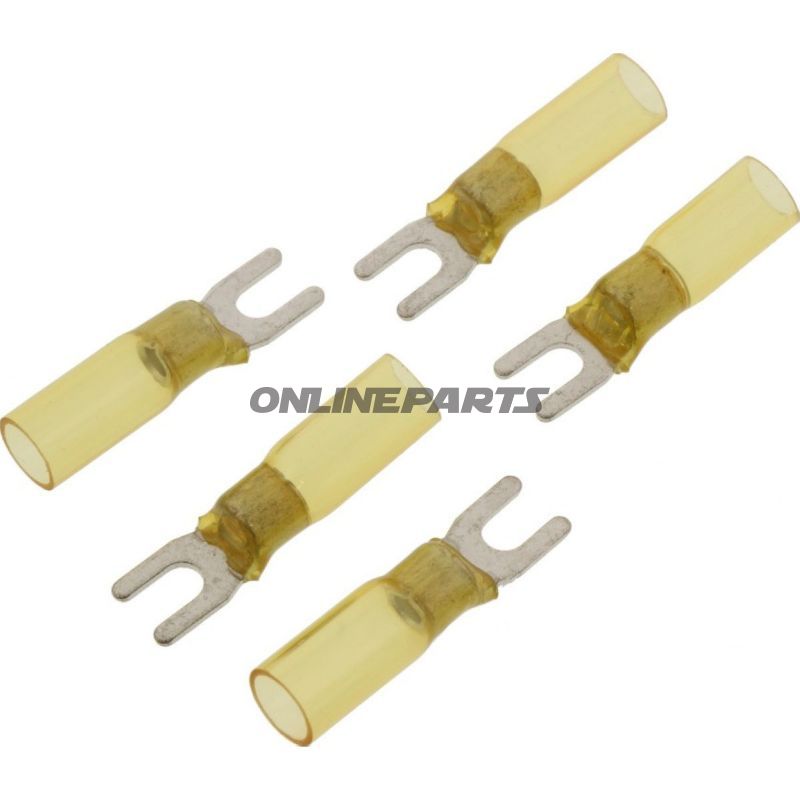

Gaffel-kabelsko med krympeflex til M4 – til 4,0–6,0 mm² ledare

Produkt: Gaffel-kabelsko från JMP (MPN: 158.03.34, GTIN: 4043981275384). Denna variant levereras i paket med 5 st. Produkten är formad som en gaffelförbindelse beräknad för skruv-/boltfästning på M4-terminaler och används för elektriska anslutningar på motorcyklar och andra fordon med krav på säker, isolerad kabelanslutning.

Funktion och användning

Gaffel-kabelsko används för att koppla en enkelledare till en skruv-/boltklemme, där gaffelformen gör montering och demontering enkel utan fullständig demontering av bolten. Den integrerade krympeflexen (heat shrink tubing) omsluter ledarens av isolerad ände efter krympning och säkerställer både mekanisk fastsättning och isolering mot fukt och damm. Designen är lämplig för användning i elektriska kretsar på motorcyklar, där platsen kan vara begränsad, och där vibrationer ställer krav på hållbara anslutningar.

Material och egenskaper

• Kontakmaterial: Metall (vanligt tinnbelagd kopparlegering) för god ledningsförmåga och korrosionsskydd vid kontaktpunkter.
• Krympeflex: Värmeavshrumpelig isolering som vid krympning tätt omsluter ledare och kabelsko, minskar inträngning av fukt och förbättrar mekanisk stabilitet.
• Isolering: Isolerad konstruktion — eliminerar utsatta ledande ytor och minimerar risk för kortslutning vid kontakt med ram eller andra komponenter.
• Temperaturbeständighet: Angivet till cirka -125°C (notera: denna värde kan relatera till materialets låga temperaturbeständighet; för driftemperaturer bör komponentens maximala användningstemperatur verifieras i monteringsmiljön).
• Ytbehandling: Vanlig gul färg på isoleringen för tydlig dimensionering enligt standardfärgkodning.

Tekniska data och kompatibilitet

• Typ: Gaffel-kabelsko (fork connector).
• Lämplig för skruv/bolt: M4.
• Ledningsarea: 4,0–6,0 mm².
• Inre diameter/boltöppning: Ø 4,3 mm (för M4).
• Antal poler: 1 pol (enkel ledare).
• Syrning: Sann: Ej svetsad; anslutning uppnås genom krympning och mekanisk fästning med bolt/mutter.
• Isolerad: Ja, med krympeflex/heat shrink tubing.

Praktiska överväganden vid montering

• Använd lämpligt krympverktyg dimensionerat till 4,0–6,0 mm² för att säkerställa korrekt mekanisk förbindelse och god elektrisk kontakt.
• Krympeflexen kräver värme (varmruge eller krympverktyg) för att säkerställa korrekt sammandragning och tätning runt ledaren.
• Kontrollera att M4-bulten har tillräcklig inträngningsdjup för gaffelns ben och att eventuell bricka eller fjäderpakning inte hindrar korrekt elektrisk kontakt.
• Vid vibrationsexponerade installationer rekommenderas efterspänningskontroll och eventuell användning av låsmedel på bultar där relevant.

Produkten är tillverkad av JMP och kan identifieras med MPN 158.03.34 och GTIN 4043981275384. Beskrivningen täcker de tekniska huvudparametrarna, materialval och praktiska monteringsråd som mekaniker och erfarna motorcykelägare vanligtvis efterfrågar vid val av gaffel-kabelsko till 4,0–6,0 mm² ledare.
