Plattkontakt 0,5-1,5 4,8 mm JMP Förpackning 100 stycken Alternativ: 1580857

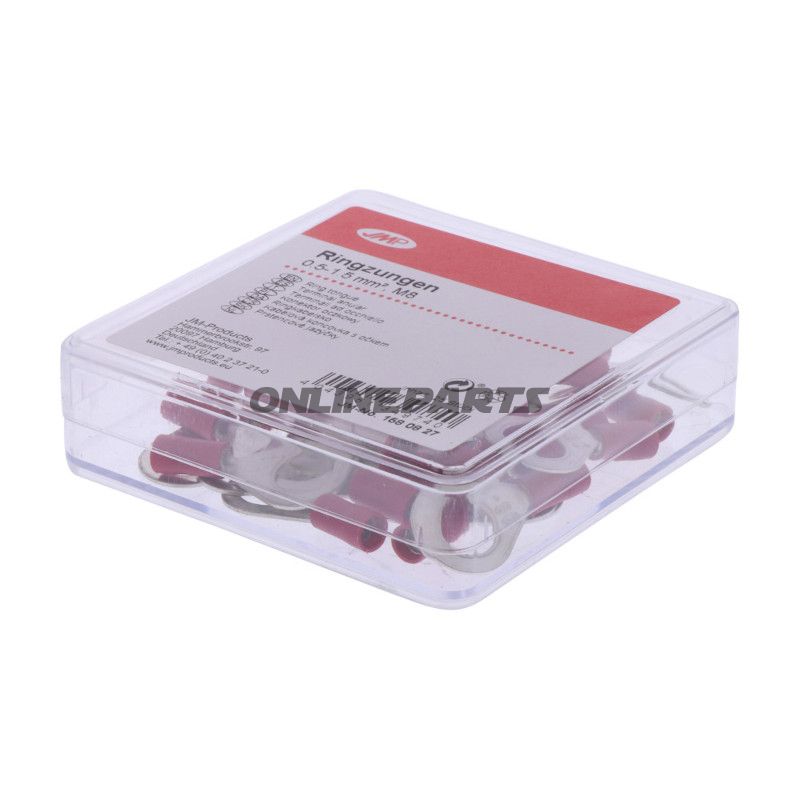

Isolerad ringkabelsko M8 för ledningsföring (0,5–1,5 mm²)

Produkt: JMP ringkabelsko, röd, avsedd för M8-bult. Produkten identifieras hos tillverkaren under artikelnummer (MPN) 158.08.27 och kan spåras via GTIN 4043981349740.

Denna isolerade ringkabelsko används vid elektriska anslutningar där en säker och mekaniskt stabil fästning till en skruv eller bult krävs. Ringens inre diameter passar för M8-fäste (borrdiameter cirka 8,4 mm), och den är beräknad för ledararea från 0,5 mm² upp till 1,5 mm². JMP är tillverkaren, och varan levereras i en förpackning där antalet anges i handeldata; observera att köp ofta sker i detalj- eller distributionsmängder.

• Funktion: Säkrar elektrisk kontakt och mekanisk fästning av enkelledarkablar till chassi, skenor eller beslag vid användning av M8-skruv/bult.
• Användningsområden: Motorinstallationer, små elektriska kretsar, styrenheter, batterikopplingar och allmän kabelterminering i fordon och maskineri.
• Kompatibilitet: Passar ledare 0,5–1,5 mm² och för M8-fäste. Ej lämplig för större tvärsnitt utan lämpliga krympverktyg eller för M-bultar med avsevärt mindre eller större borröppningar.

Materialval och egenskaper

Ledardelen hos ringkabelskoen är utförd i metall (oftast tinnbelagt koppar eller liknande elektriskt ledande legering), vilket ger god elektrisk ledningsförmåga och korrosionsbeständighet under normala förhållanden. Den röda isoleringen är tillverkad av ett elektriskt isolerande plastmaterial som skyddar mot kortslutning och mekaniskt slitage vid kabeländen. Detta produkt ej värmeavklingning (ingen heat-shrink), och ledningsförbindelsen görs genom krympning i kabelskoens kolv; produktdata anger att det inte finns lodförbindelse.

• Elektriska/termiska data: Beräknad för ledararea 0,5–1,5 mm². Angiven temperaturbeständighet ner till -75 °C, vilket indikerar god köldbeständighet i typiska användningssituationer.
• Mekanisk: Enkelpolig ringkabelsko designad för fastfästning med M8-bult; borrdiameter ca 8,4 mm säkerställer passform till standard M8-fästen.

Praktiska överväganden för montörer

• För optimal elektrisk kontakt bör ledaren avisolerad på lämpligt sätt och sättas helt in i kabelskoens krage före korrekt krympning med en lämplig krymptång.
• Kontrollera bultens eller skruvhålet för främmande föremål och korrosion för att säkerställa låg kontaktresistans och säker mekanisk fastfästning.
• Färgkodningen (röd) hjälper till att identifiera lämplig lederarea vid installation i komplexa kabelfördragningar.

Tekniska referensuppgifter

Tillverkare och identifikation: JMP (varumärke), MPN 158.08.27, GTIN 4043981349740. Använd dessa referenser vid beställning eller vid förfrågningar om kompatibilitet och tekniska data.
