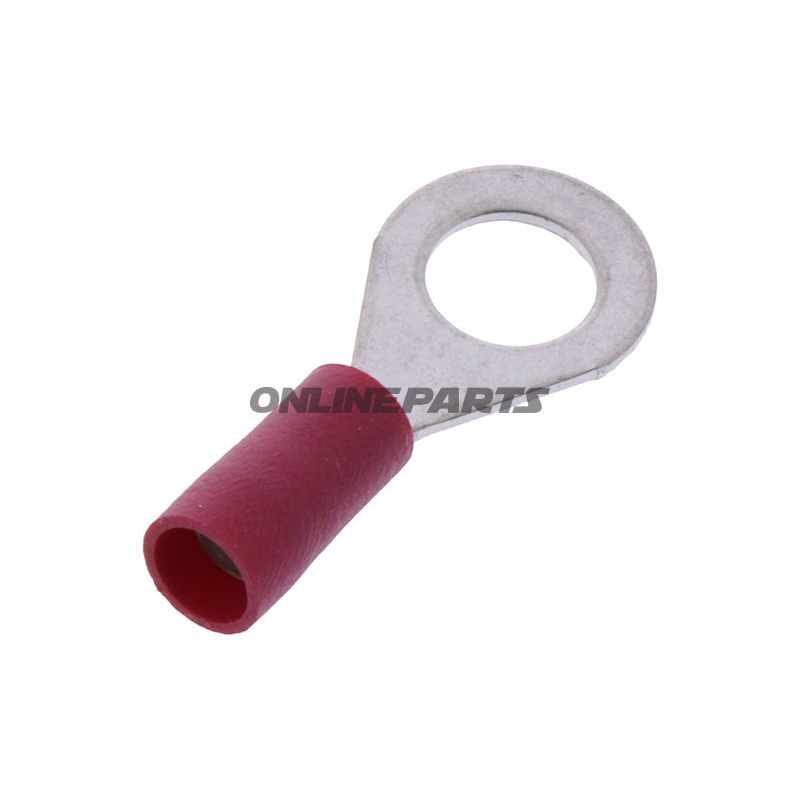

Isolerad ringkabelsko (ringhuvud) M6 för ledningsdimension 0,5–1,5 mm²

Produkt: isolerad ringkabelsko från JMP (MPN: 158.08.25, GTIN: 4043981349726). Denna ringkabelsko är utformad för elektriska anslutningar där en M6-bult eller skruv används som fäste. Den levereras i röd färg och är avsedd för en ledare per klämma.

Funktion

Ringkabelsko överför elektrisk ström från en enda ledare till en fast punkt (bult eller terminal) och säkerställer samtidigt mekanisk fästning. Den isolerade hatten reducerar risken för kortslutning och oavsiktlig beröring av den blottade ledaren vid montering i täta eller metallrika miljöer. Konstruktionen utan lödförbindelse gör den lämplig för snabb förtillverkning och eftermontering.

Material och egenskaper

• Ledande del: Metalllegering lämpad för kabelskoens ändamål (oftast tinpläterat koppar eller motsvarande), utformad för låg övergångsresistans och god mekanisk stabilitet.
• Isolering: Plastkrona i röd färg, som ger elektrisk isolering och färgkodning efter ledararea.
• Temperaturbeständighet: Angiven ned till -75 °C. Detta beskriver lågtemperaturbeständighet; vid högre driftstemperaturer bör man kontrollera gränser för den specifika installationsmiljön.
• Ytbehandling: Standardytbehandling för kabelsko av denna typ säkerställer korrosionsskydd och bättre elektrisk kontakt över tid.

Tekniska specifikationer

• Typ: ringkabelsko (ringaranslutning)
• Passar för skruv/bult: M6
• Rekommenderad ledartvärsnitt: 0,5–1,5 mm²
• Hål för bult/ö: 6,4 mm
• Isolerad: ja
• Lödning på förbindelsen: nej
• Antal poler: 1
• Värme-/köldbeständighet: angiven ned till -75 °C
• Färg: röd
• Tillverkare: JMP (MPN 158.08.25, GTIN 4043981349726)

Kompatibilitet och användningstips

Idealisk för elektriska installationer på motorcyklar, fordon och stationära maskiner där en M6-fäste används. Använd ringkabelsko för ett enda ledartvärsnitt inom angivet intervall (0,5–1,5 mm²) för att säkerställa korrekt mekanisk och elektrisk kontakt. Se till att avisolera ledaren till lämplig längd och pressa/krimpa kåpen med korrekt dimensionerat krimpverktyg för att uppnå god mekanisk fästning och låg övergångsresistans. Försök inte kombinera flera ledare i samma klämma om detta inte anges som godkänt.

Säkerhet och montering

• Använd korrekt storlek M6-bult och lämpliska brickor för att fördela belastningen över ringkabelskoens platta och undvika deformation.
• Använd ett kvalitetsverktyg för skärning och avisolering samt ett kalibrerat krimpverktyg för att säkerställa enhetliga krympningar.
• Kontrollera elektrisk kontakt och mekanisk styrka efter montering, särskilt i vibrationsexponerade miljöer som motorcyklar.

Varumärket JMP framgår av produktens dokumentation (MPN 158.08.25). GTIN 4043981349726 kan användas för verifikation i lager- och inköpssystem.
