Plattkontakt 0,5-1,0 6,3 mm JMP Förpackning 5ST Alternativ: 1580831/790

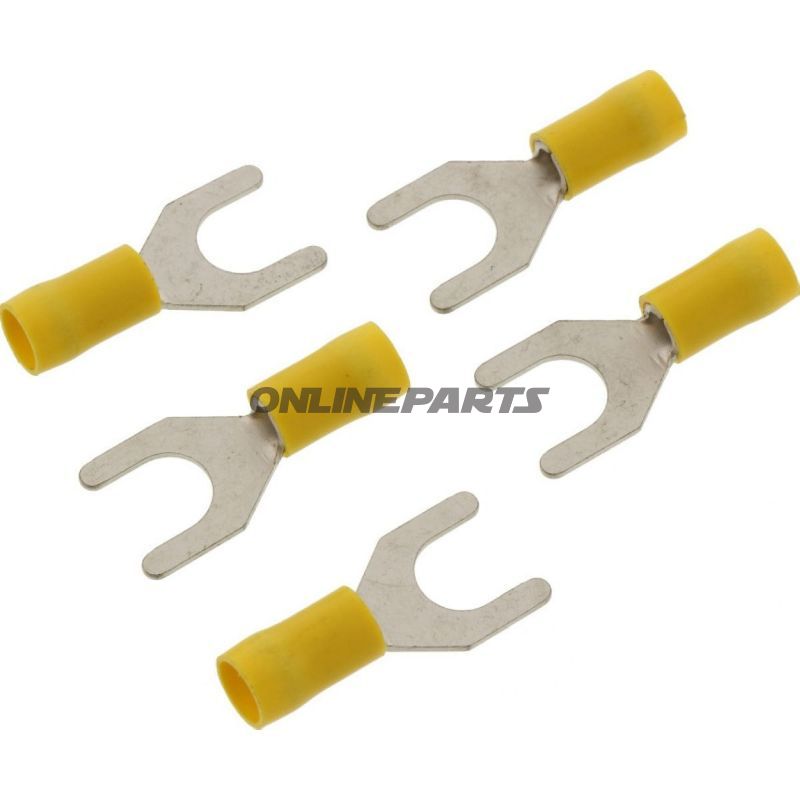

Gaffelkabelsko (fork connector) till M8-bultar, isolerad — JMP (4,0–6,0 mm²)

Produktöversikt: Denna isolerade gaffelkabelsko från JMP (MPN: 158.03.32, GTIN: 4043981275360) är avsedd för elektriska anslutningar på motorcyklar och annan fordonsteknik där en öppen kabelsko ska förs under en skruv- eller bultförbindelse med M8-dimension. Den täcker ledararea från 4,0 till 6,0 mm² och har en inner ringdiameter (Ø) på cirka 8,4 mm.

Funktion och användning:

• Gaffelformen (fork) gör det möjligt att montera eller demontera anslutningen utan att helt ta bort skruv/bult — praktiskt vid upprepade servicekontroller eller strama monteringsförhållanden.
• Isoleringen säkerställer elektrisk separation av ledarens avkapade wireände, vilket minskar risken för kortslutning mot omkringliggande metalldelar eller ram.
• Lämplig för enkelpoliga anslutningar, t.ex. jordförbindelser, sensorsladdar eller strömförsörjning till komponenter där M8-fästning används.

Material och egenskaper:

• Kabelskoens ledar-del är utförd i metall med god ledningsförmåga (oftast kopparlegering, tinbelagd för korrosionsskydd) — avsedd för mekaniskt stabil elektrisk kontakt.
• Den yttre isoleringen är tillverkad av gul PVC eller motsvarande isoleringsmaterial, dimensionerad för att motstå låga temperaturer (angiven temperaturbeständighet ned till -75 °C i tillverkarens tekniska data), vilket är relevant vid utomhus- och motorcykelbruk.
• Det finns inget påmonterat krympeflex eller lödförbindelse; kabelskoerna är avsedda för mekanisk krimpning runt ledarens isoleringens avkapade ände.
• Produkternas ytbeläggning (tinbeläggning) förbättrar korrosionsbeständighet och svetsbarhet vid eventuell vidarebearbetning.

Tekniska detaljer (utdrag):

• Typ: Gaffelkabelsko (fork connector)
• Lämplig till bult/storlek: M8
• Ledararea: 4,0–6,0 mm²
• Inre ringdiameter: ca. Ø 8,4 mm
• Isolerad: Ja (gul färg)
• Svetsade/lödade förbindelser: Nej
• Krymp-/varmekrym: Nej
• Poler: 1 (enkeltpol)
• Temperaturbeständighet: ned till -75 °C (angivet i tillverkarens data)

Montering och användningstips:

• Använd rätt dimensionerat crimptverktyg för att säkerställa mekanisk och elektrisk god kontakt; försök inte att klämma med vanliga tänger, eftersom detta kan skada ledaren eller isoleringen.
• Kontrollera att ledarens tvärsnitt ligger inom 4,0–6,0 mm² för optimal mekanisk passform och kontaktmotsånd.
• Efter krimp bör anslutningen kontrolleras för god mekanisk fasthållning och låg kontaktyta; om extra miljöskydd önskas kan man eftermontera lämplig krympeflex eller skyddslager.

Kompatibilitet och användningsområden: Passar till elektriska installationer på motorcyklar, mopeder, ATV, lantbruksmaskiner och industriell utrustning där M8-fästen används. Lämplig till jord- eller strömledningar, signalkablar och andra enkelpol‑förbindelser inom tillverkarens angivna tvärsnittsområde.

Identifiering: Varumärke: JMP. Produktenummer (MPN): 158.03.32. GTIN: 4043981275360. Dessa uppgifter finns inbäddade i produktens märkpåtagning och dokumentation och kan användas vid inköp eller vid ombeställning.

Anmärkningar: Förpackningen anger flera enheter; vid beställning bör man säkerställa den exakta mängden som levereras till slutkonsumenten, eftersom emballageuppgifter kan variera mellan grossist- och detaljleveranser.
