Platt kontakthylsa 0,17-0,25 1,2 mm KOSTAL MLK 1,2 SM ELA

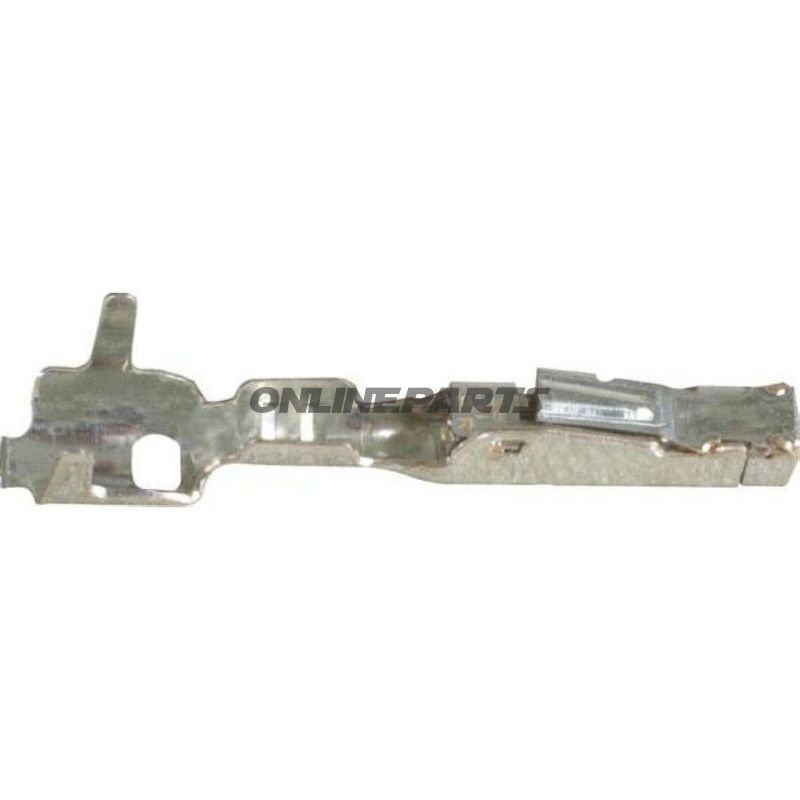

Flat kontaktstikforbindelse (spadehylse) 0,17–0,25 mm², 1,2 × 0,6 mm — Kostal MLK 1,2 SM ELA

Produktöversikt: Den här mini lamellära flatstikförbindelse (spadehylsa) är utförd med försilvrad kontaktyta och inbyggt expansionsskydd. Den är avsedd för ledararea från 0,17 till 0,25 mm² och passar till 1,2 mm breda motstycke. Produktmärkning: MPN 158.00.28. GTIN: 4026736339241.

Funktion och användning:

• Stiftstypen är en flat spadehylsa (female) designad för säkra elektriska anslutningar i trånga montageförhållanden, vanligtvis i elektriska anslutningar på motorcyklar, kontrollpaneler och andra fordonsinstallationer där platsen är begränsad.
• Lamellkonstruktionen säkerställer flera kontaktzoner, vilket minskar övergångsresistans och ökar pålitligheten vid vibration och temperaturpåverkan.
• Expansionsskyddet och det omgivande baslivet skyddar kontaktområdet mekaniskt och mot oönskad deformation vid krympprozess eller vid höga belastningar.

Material och yta:

• Kontaktslameller och kontaktfjädrar är tillverkade med fokus på elektrisk ledningsförmåga och mekanisk hållbarhet; sammanfogning mellan lamell och basben är utförd med lasersvetsning för enhetlig kontakt och robust mekanik.
• Försilvrad yta (silverbeläggning) förbättrar kontaktovergång och korrosionsbeständighet jämfört med obelagda kontakter, och ger bättre prestanda vid lågt kontakttryck.
• Designad för kontinuerlig drift vid höjda temperaturer—angiven maximal tjänstemperatur är 170 °C—vilket är relevant i varma miljöer eller tätt monterade komponenter.

Tekniska data och dimensioner:

• Tvärsnitt: 0,17–0,25 mm²
• Kontaktdjup (BxD): 1,2 × 0,6 mm (passar till 1,2 mm motstycke)
• Antal poler: 1
• Isolerad: Nej
• Lödanslutning: Nej (krympe/kontakt)
• Temperaturområde: upp till maks. 170 °C

Kompatibilitet och användningsanmärkningar:

• Dimensionerna gör denna hylsa lämplig för standard 1,2 mm flatstift. Kontrollera fysiska mått och krav på krympning vid val av motstycke och kabeltyp.
• Eftersom produkten inte är isolerad bör den användas i tillämpningar där isolering är säkrad på annat sätt eller där risken för kortslutning är minimal.
• Försilvrad yta gör den särskilt lämplig för applikationer med behov av låg övergångsresistans och bättre korrosionsbeständighet, men vid mycket korrosiva miljöer bör ytterligare skydd övervägas.

Praktisk information för montören:

• Krymppmetod: använd korrekt dimensionerat krymptverktyg för att säkerställa mekanisk låsning runt ledaren och för att undvika skada på lamellerna.
• Kontrollera efter krympning att lamellkorgen är intakt och att basen omsluter kontaktområdet som förväntat.
• Vid upprepad demontering bör kontaktytan inspekteras för oxidering eller mekanisk slitage; silverbeläggningen förbättrar hållbarheten men är inte oförstörbar.

Identifiering: Produktens MPN (158.00.28) och GTIN (4026736339241) är användbara vid reservdelbeställning och vid användning i reservdelshantering. Om du behöver dokumentation eller tekniska ritningar kan dessa referenser snabba upp förfrågan hos leverantören.
