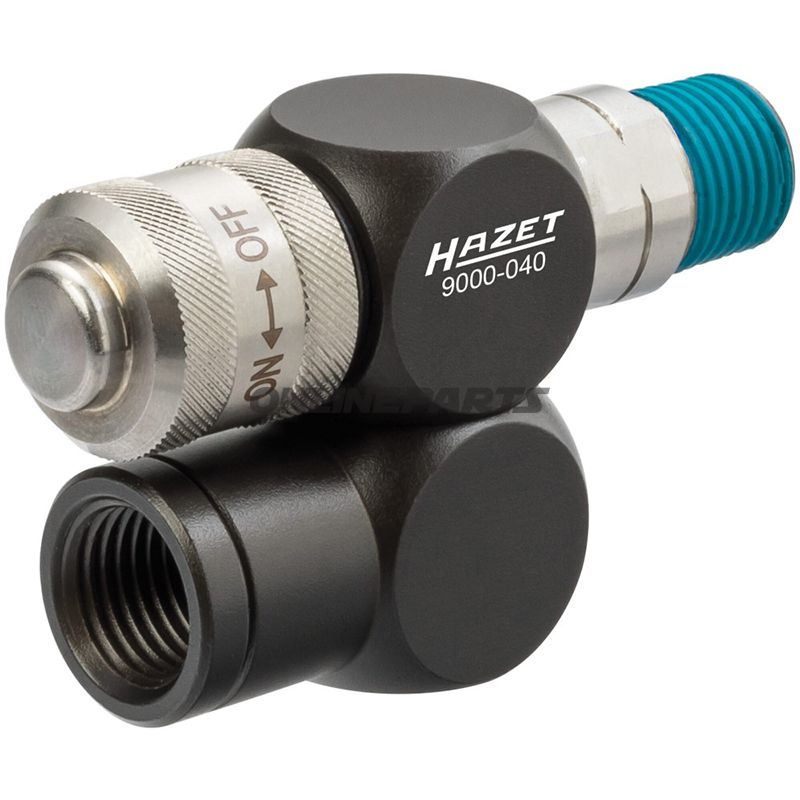

Pivot Joint Justierbar Mit Durchfluss Minderer

Justerbart svängled för tryckluftslinje med steglös luftflödesreduktion

Produkten är ett svängled med inbyggd, steglös luftflödesreduktion och tvåaxlad 360° svängfunktion. Svängleden är avsedd för inbyggnad i tryckluftsinstallationer där fri rörelse hos slangfästningar önskas samtidigt som möjlighet till exakt reglering av luftflödet.

Funktion

• Ger mekanisk anslutning mellan två trycklufts-komponenter med full svängbarhet i två axlar (360°), vilket minskar belastning och vridning på slangar och fittings.
• Luftflödet kan regleras steglöst via en justeringsratt, så att man kan finjustera luftmångden utan att montera av ledet.
• Svängleden frigörs och blir fritt roterande när tryckluft tillförs; vid tryckavlastning låses leden fast i stel position — en funktion som gör det möjligt att kontrollera rörlighet vid drift jämfört med service.

Material och konstruktion

• Kompakt konstruktion med riktade materialval för trycklufts miljöer; komponenter är dimensionerade för att tåla maximalt drifttryck på 16 bar.
• Gänganslutningar i standard 1/4" (12,91 mm) både som inre (IG) och yttre (AG) gäng, vilket säkerställer kompatibilitet med vanliga pneumatiska fittings och slangar.
• Låg nettovikt ca. 0,09 kg, vilket gör det lämpligt för användningar där vikt och utrymme är begränsade.

Teknisk data (översikt)

• Maximalt arbetsdruck: 16 bar
• Gängor: 12,91 mm / 1/4" invändigt (IG) och utvändigt (AG)
• Funktion: 360° svängbar i 2 axlar
• Luftflödesreglering: steglös via justeringsratt
• Nettovikt: ca. 0,09 kg

Kompatibilitet och användning

• Passar bra för pneumatiska system i verkstäder, monterings- och underhållsmiljöer samt andra installationer där flexibilitet och exakt luftflödeskontroll är nödvändigt.
• Standard 1/4" gänga säkerställer bred kompatibilitet med vanliga luftslangar, fittings och kopplingar som används av mekaniker och teknisk personal.

Identifikation

Produkten erbjuds av Hazet och identifieras med tillverkningsnummer (MPN) 656.04.92. GTIN/artikelnummer är 4000896195350, vilket kan användas vid beställning eller kontroll av reservdelsdata.

Noteringar

• Svängleden fungerar när luft tillförs; vid montering och felsökning bör systemet avlastas på tryck innan demontering.
• Information om materialytor och tätningar bör kontrolleras mot specifika krav för aggressiva medier eller extrema temperaturer, eftersom dessa påverkar livslängd och täthet.
