PÅSKJUTSANORDNING ALKO V251G EINBAU UPPTILL/NEDTILL

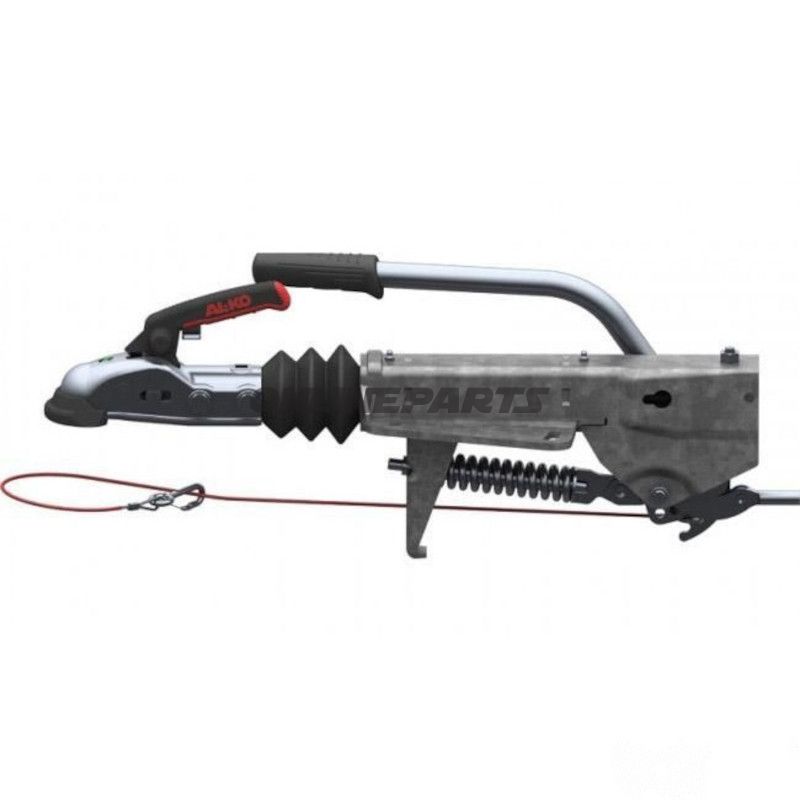

Kollision- och påkörningsskydd AL-KO V251G — montering ovanpå eller under

Produktöversikt: Denna krock-/Påkörningsskydd (antilåsbroms) från AL‑KO, modell V251G (MPN: 338.25.00, GTIN: 74004579), är utformad för släpvagnar med tillåten totalvikt från ca 1 550 till 3 000 kg. Enheten kan monteras antingen ovanpå eller under och är avsedd för mekaniker och erfarna motorcykelägare som behöver exakt information om funktion, material och anslutning.

Funktionalitet:

• Påkörningsskyddet fungerar som en mekanisk påkörningsbroms: när släpvagnen trycks mot dragkroken överförs rörelsen till bromssystemet och bromskraften aktiveras på släpets hjul.
• Enheten innehåller ett dött-centre handbromshandtag som håller släpet låst när handbromsen är aktiverad.
• Vändstickan är reversibel, vilket gör det möjligt att anpassa installationen till olika monteringsriktningar och ramgeometrier.

Material och egenskaper:

• AL‑KO levererar komponenter i stål med ytbehandling som är lämplig för utomhus- och vägexponering. Konstruktionen är dimensionerad för de krafter som uppstår vid de angivna viktintervallen (1 550–3 000 kg).
• Styrande mekanik och bushings är utformade för att säkerställa slitstyrka och lång livslängd under normal service och vid regelbunden underhåll.
• Stödförmågan är specificerad till 120 kg för stödbenet, vilket är relevant vid parkering och manövrering utan dragfördelning.

Montering och kompatibilitet:

• Enheten kan monteras både ovanpå och under rambalken — välj position efter ramprofil och tillgång till hål för bultar.
• Flänsförbandets hålstorlekar: främre flange 120 mm, bakre flange 160–225 mm, orientering i sidled 166 mm. Dessa mått är relevanta vid anpassning till befintliga monteringsplåtar och ramfästen.
• Levereras färdigmonterad med kopplingstyp AK 301, som vanligt används i AL‑KO-system.
• Ans lutning till bromskoppling kräver M12-bult. Om befintliga ankarskruvar inte passar kan adapterskruv (JM nr. 3380746) användas för korrekt montering.
• Passar till bromstyper/belastningar uppgivna som p.d. hjulbroms 1637 / 2051 — dessa uppgifter bör bedömas i relation till den konkreta släpvagnen och axelkonfigurationen.

Praktiska anmärkningar för montören:

• Kontrollera att ramflänsar och bultar är i gott skick och att hålcentrum överensstämmer med de angivna måtten innan slutlig fästning.
• Säkra korrekt moment vid montering av M12-fästen och använd låsmedel enligt tillverkarens rekommendationer för att undvika efterspänning vid vibration.
• Efter montering bör systemets funktionsgång och handbromsen kontrolleras under belastat och obelastat tillstånd för att säkerställa korrekt inkoppling av bromsen.

Identifiering och referens: Produkter märks av tillverkaren AL‑KO, MPN 338.25.00 och GTIN 74004579. Dessa referensnummer kan användas vid beställning av reservdelar, kontroll av kompatibilitet eller för teknisk support.

Sammanfattning: AL‑KO V251G är en robust påkörningsbromsenhet med flexibla monteringsalternativ (ovanpå/nedanför), vridbart vevarm och fabriksmonterad AK 301-koppling. Den är lämplig för släpvagnar inom det angivna viktintervallet och kräver M12-anslutning; adapterskruv JM nr. 3380746 kan användas vid behov.
