PACKNING 1,5-2,5MM JMP PACK 5 ST

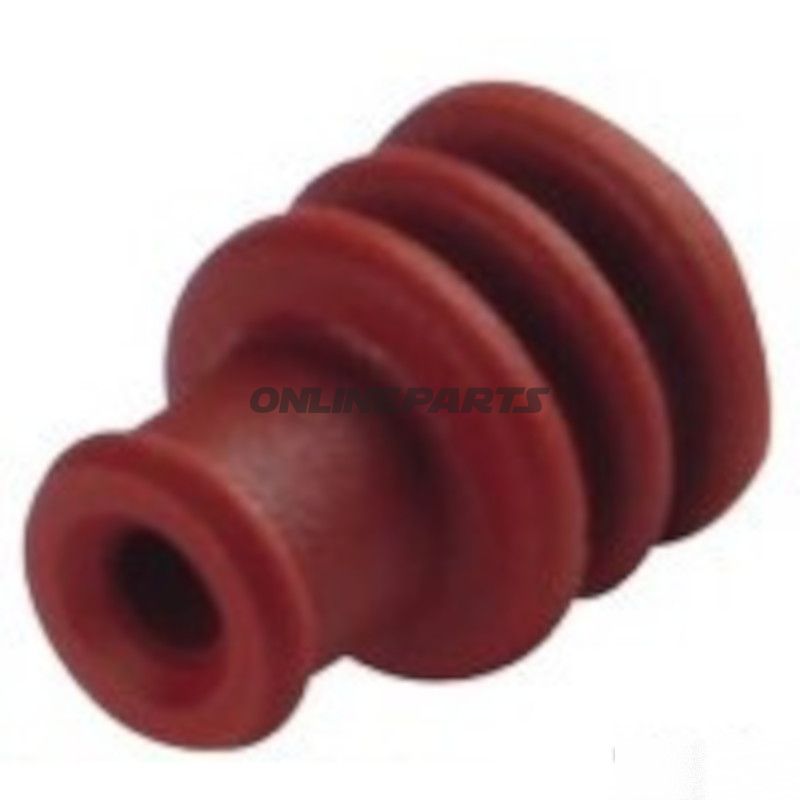

Packning till kabelförseglingstapparat (JMP) – för 1,5–2,5 mm² ledare

Produktöversikt: Denna packning från JMP (MPN: 158.10.96, GTIN: 4043981466263) är konstruerad för användning i kabelförseglingstapparater och kolvmaskiner, särskilt typer som följer Kostal-dimensionering. Den säkerställer tätning runt enkelledaranslutningar med tvärsnitt från 1,5 till 2,5 mm².

Funktion och användning:

• Packningens primära funktion är att täta runt ledaren i kapseln/anslutningshuset för att minska inträngning av fukt, damm och smuts och därigenom förbättra elektrisk hållbarhet och korrosionsskydd.
• Designad för enkelpols applikationer (1-pol), där anslutningshus med yttre diameter omkring 5,6–5,9 mm används.
• Lämplig för bilar, motorcyklar och andra fordonsrelaterade elinstallationer där Kostal-stikdimensioner används.

Material och egenskaper:

• Materialet är en elastisk packningsgummi/plast, dimensionerad för yttre diameter (D) 5,6–5,9 mm och längd ~7,5 mm, vilket ger mekanisk tätning i anslutningshuset.
• Temperaturområde: angivet omfång från -40 °C upp till +170 °C, vilket täcker normala motordrivna miljöer och värmezoner nära motor/elektronik.
• Färg: brun — färgen används ofta för identifikation i kabelsträngar och montering.
• Isolerad: ja — packningen bidrar till elektrisk isolering mellan ledare och kapsel.

Tekniska specifikationer (urval):

• Lämpligt för ledartvärsnitt: 1,5–2,5 mm².
• Yttre diameter (D): 5,6–5,9 mm (passar Kostal 5,9 mm infällningsöppningar).
• Längd: 7,5 mm.
• Antal poler: 1 pol (enkeltledarpakning).
• Svetsade eller krympta förbindelser: inte relevant för packningen (packningen påverkar inte anslutningstypen).

Kompatibilitet och användningsråd:

• Lämplig till kapslar/infästningsöppningar med invändig diameter omkring 5,9 mm, ofta angivet som Kostal-kompatibla kontakter.
• Kontrollera kapselns invändiga geometri och ledarens isolationsdiameter för att säkerställa korrekt passform och tätning.
• Kolla temperaturkrav i den konkreta installationen — packningens driftstemperatur upp till 170 °C täcker typiska motor-miljöer, men vid varaktigt hög värme bör materialvalet verifieras mot tillverkarens data.

Praktisk information:

• Märke: JMP — producentkoden (MPN 158.10.96) och GTIN 4043981466263 kan användas för att hitta motsvarande delar och dokumentation.
• Folden innehåller flera packningar (enligt försäljningsdata), men verifiera antal vid beställning — produkttexten beskriver komponentens egenskaper och inte emballagemängder.

Montageanvisningar:

• Montera packningen före insättning i kapselns bakvägg för att säkerställa korrekt placering och kompression vid sammansättning.
• Undvik skarpa kanter eller spröda isolationsrester kring ledarens insättning, eftersom dessa kan skada packningen och försämra tätningen.

Samlad bedömning: JMP-packningen (158.10.96) är en löst monteringskomponent för enkelpoliga kontakter, konstruerad för att ge mekanisk och miljömässig tätning för ledare 1,5–2,5 mm² i Kostal-typade anslutningar. GTIN 4043981466263 kan användas vid sökning efter datablad och reservdelinformation.
