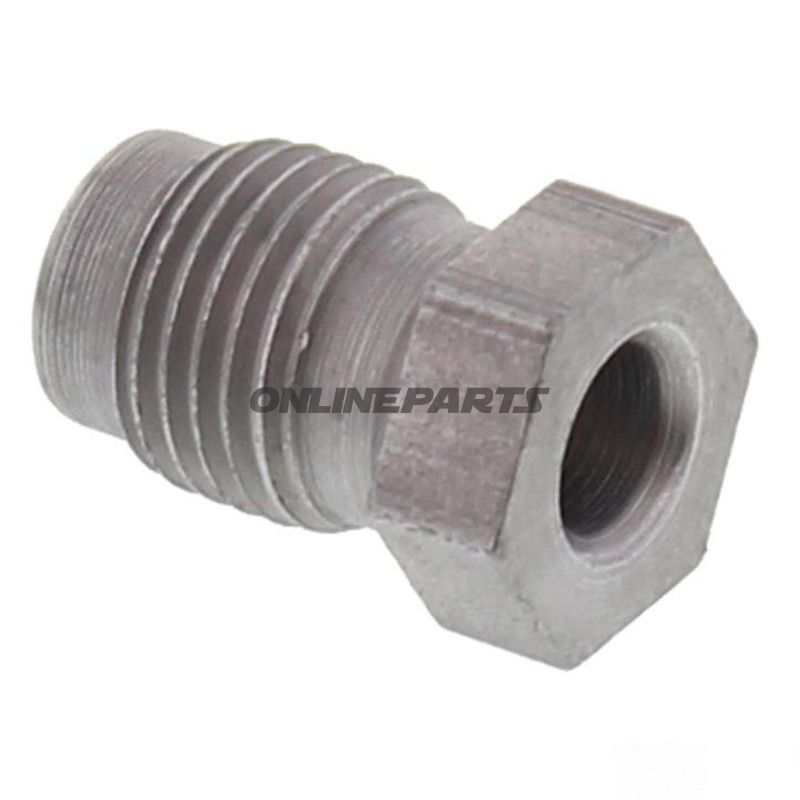

Överdragsskruv M10 x 1 ID Bördel F 5 mm

Überwurfsskruv M10 x 1 (flärad) till broms- och oljetillkopplingar

Denna Überwurfsskruv (övergångsskruv) med gänga M10 x 1 och invändig borr Ø 5 mm används för sammankopplingar på broms- och rörinstallationer där en flärad (börjar form F) förbindelse ska säkerställa tätning mellan rör/ledning och fittings. Produkten levereras av ATE och identifieras av tillverkningsnumret (MPN) 442.10.53 och GTIN 4006633312493.

Funktion och användning

• Syfte: Skruen används som Überwurfsskruv/övergångsmutter för att behålla och tätna metall- eller kopparrör i fittings på broms- och hydrauliska system.
• Tätning: Fläreformen (F) innebär att röret böjs/formas (flaret) mot sädet i fittingsens kon för att skapa en metall-till-metall-tätning, vilket är vanligt i broms- och oljetillkopplingar.
• Montering: Knäs eller spänns med 11 mm skiftnyckel. Gänglängd och total längd är utformade för korrekt engagemang i fittings utan överskjutande gängexponering.

Material och egenskaper

Trots att datasettet inte anger specifikt material, använder ATE vanligtvis stål eller rostbehandlat stål för denna typ av Überwurfsskruv för att uppnå tillräcklig styrka och korrosionsbeständighet i broms- och hydraulikmiljöer. Relevanta mekaniker är följande egenskaper:

• Gängstorlek: M10 x 1 – standardmetrisk fingänga som passar motsvarande fittings.
• Utborrning: Invändig borr Ø 5 mm – matchar rördimensioner med 5 mm yttre diameter eller motsvarande invändiga flödeskrav.
• Gänglängd: 9,4 mm – dimensionerad för korrekt inträngning i komponenten utan för kort eller för långt gänginsats.
• Total längd: 16,5 mm – inkluderar både den koniska flare-platsen och gängområdet.
• Skruvnyckelstorlek: 11 mm – viktig för verktygsval vid montering och demontering.
• Flareform: F – anger standardkonus för metall-flare-förbindelser.

Kompatibilitet och tips för användning

• Designad för användning på bromsledningar, oljeförsörjningsrör och liknande hydrauliska system där flared fittings används.
• Kontrollera alltid att rörets yttre diameter och flare-form matchar skruvens invändiga borr och konusform för att undvika läckor.
• Säkerställ korrekt ytförberedelse och rengöring vid montering, och undvik användning av tätningsmedel som inte är godkända för broms-/hydrauliksystem.
• Använd moment- eller vridmomentrekommendationer från utrustningstillverkaren vid montering för att undvika över- eller undertappning av gängan.

Identifiering

Detta produkt märks med varumärket ATE, MPN 442.10.53 och GTIN 4006633312493. Dessa koder kan användas vid inköp, reservdelsidentifiering och vid kommunikation med leverantörer för att säkerställa korrekta delar till systemet.

Tekniska mål (sammanfattning)

• Gänga: M10 x 1
• Invändig borr: Ø 5 mm
• Gänglängd: 9,4 mm
• Total längd: 16,5 mm
• Skruvnyckelstorlek: 11 mm
• Flareform: F

Vid behov av kompatibilitetskontroll mot specifika fordonmodeller eller fittings rekommenderas det att jämföra dessa tekniska mål med befintliga delar eller konsultera tekniska ritningar från ATE.
