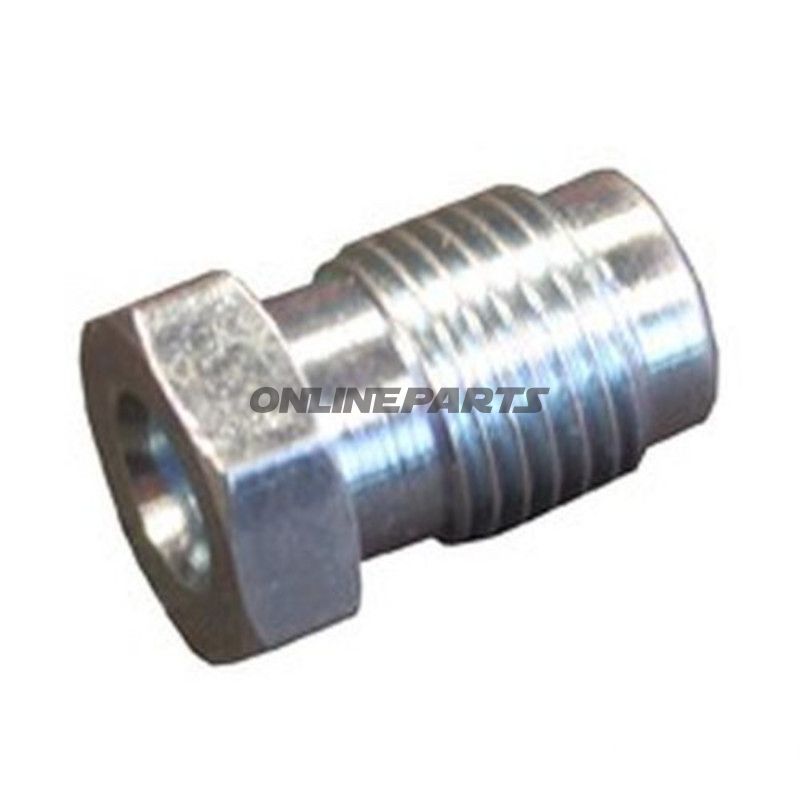

Öververkruv M10x1 (Del F) för broms- och rörförbindelser
Produkt: Öververkruv / skruvmutter för bromsledningar och rör med inre borrning. Levereras av ATE (MPN: 442.15.25, GTIN: 4006633060431).
Denna öververkruv är utformad för mekanisk fästning och tätning av metallrör och bromsledningar i hydrauliska system. Den kombinerar ett fint gänga (M10x1) med en inre borrning på 5 mm och en flänsbördel i form F, vilket gör den lämplig för standardrörsanslutningar i fordons broms- och hydraulikinstallationer.
- Gänga: M10 x 1 (fin gängning) — ger exakt tillskruvning och kontroll över sammanpressning av böjningen/bördelen.
- Inre borrning: Ø 5 mm — passar till rör och bromsledningar med motsvarande yttre diameter.
- Total längd: 16,7 mm — dimensioner anpassade till vanliga fittings och utrymmesförhållanden i trafikkomponenter.
- Skruvenöglestorlek: 11 mm — användbar med vanlig långa nyckel eller fastnyckel.
- Bördeltyp: F (flänsform) — bestädd form för mekanisk tätning vid pressning/krimpning av röränden.
Funktion och tillämpning
Öververkruven fungerar som den yttre låsmuttern, som tillsammans med en passande flared (bördel) rörände säkerställer en tät, mekanisk förbindelse utan användning av packningar i många system. Vid tillskruvning pressas röränden mot säte i samband, vilket skapar en tät yta för hydrauliska vätskor. Produkten är utformad för användning i broms- och övriga lågatryck hydraulikledningar, där korrekt geometri och materials hållfasthet är avgörande för täthet och driftsäkerhet.
Materialval och egenskaper
ATE tillverkar typiskt öververkruvar i material som motstår korrosion och mekanisk belastning vid hydrauliska tillämpningar; materialet är valt för att ge nödvändig styvhet vid tillskruvning utan att deformera röränden onödigt. Ytbehandling och toleranser från tillverkaren säkerställer kompatibilitet och hållbarhet i fordonets miljö. Den 11 mm nyckelbredden och M10x1 gänga är standardmått, vilket gör komponenten lätt att hantera med vanligt verktyg i verkstaden.
Kompatibilitet och montering
- Passar till rör med ytterdiameter som kräver 5 mm borrning/flared invändig mått.
- Används typiskt tillsammans med flared (bördad) rörände och lämpligt säte i fittings. Säkerställ att röränden är korrekt formad för F-typ säte innan montering.
- Tillslutningsmoment bör följas enligt fordonstillverkarens eller fittingsproducentens anvisningar för att undvika överpressning eller otillräcklig tätning.
Identifiering
Sammmärket ATE anges av tillverkaren och MPN 442.15.25 kan användas för att kontrollera kompatibilitet med originaldelar eller reservdelskataloger. GTIN 4006633060431 identifierar denna specifika artikel i leverantörs-/logistiksystem.
Viktiga anmärkningar
- Kontrollera alltid rörändens bördelform och dimensioner (F-typ) vid utbyte för att säkerställa korrekt tätning.
- Se till att gängan och säten är rena och oskadade före montering.
- Angivna mått är centrala dimensioner: gänga M10x1, borrning 5 mm, total längd 16,7 mm och nyckelbredd 11 mm.
