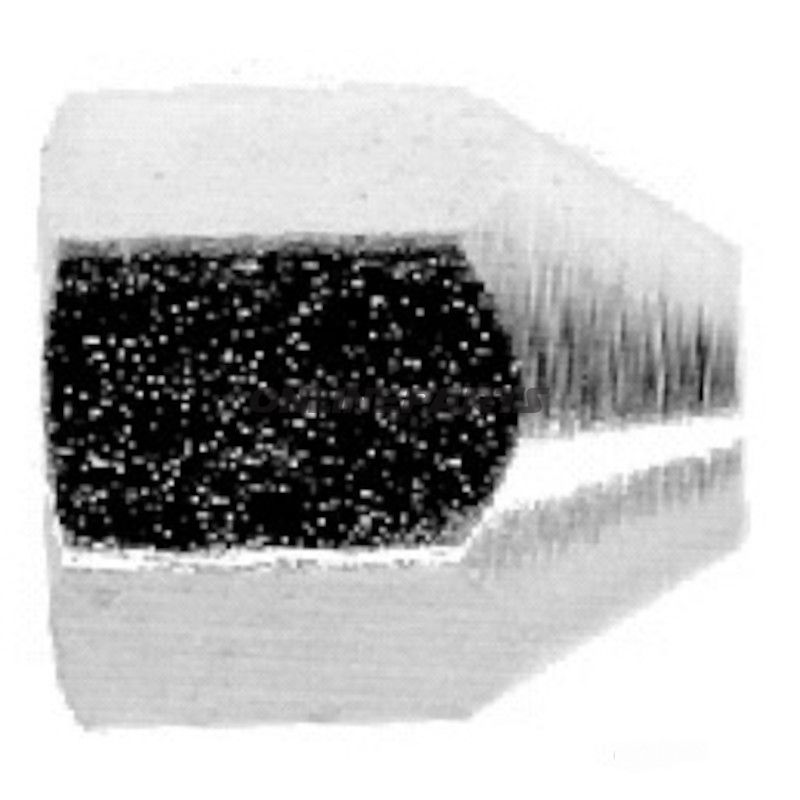

Överdragsmutter MQ 3/8X24 DM 5.0 Bördel E

Gevindmutter (övergångsmutter) MQ 3/8"x24 UNF, borrning 5,0 mm, bågtyp E

Produktöversikt: Denna gevindmutter (även kallad övergångs- eller unionmutter) från Quick Brake, MPN 442.03.55 (GTIN 5706021008449) är en standard 3/8" x 24 UNF-mutter avsedd för hydrauliska banjo- eller flare-anslutningar med E-slingyta. Den används vanligtvis på broms- och hydraulikledningar hos äldre och klassiska fordon som Bedford, Rover, Saab, Talbot, Vauxhall och Volvo.

Funktion:

• Skapar en mekanisk anslutning mellan en flaret hål (E-slingyta) och en gängad adapter eller fittings med 3/8" x 24 UNF-gängning.
• Säkrar tätning genom sammanpressning av ett rörände vid korrekt montering och moment, vilket är viktigt för vätskeförande system som bromsar och hydraulik.
• Designad för att fungera tillsammans med E-flare (båg E), som kräver en relativt platt kontaktyta mot röret.

Material och konstruktion:

• Materialval: Quick Brake anger inte specifik legering i produktdata; dessa typer av muttrar tillverkas vanligtvis i stål med ytbehandling (förnicklad eller zinkbelagd) för korrosionsskydd och dimensionell stabilitet under belastning.
• Ytbehandlingsegenskaper: Ytbehandling minskar korrosion och hjälper till att upprätthålla gängornas toleranser och tätning över tid. För hydrauliska tillämpningar är ytbehandlingen viktig för slitage- och korrosionsbeständighet i aggressiva miljöer.
• Dimensionell precision: Gängan och borrhålet (5,0 mm) tillverkas enligt typiska toleranser för 3/8" x 24 UNF-system, vilket säkerställer korrekt passform med tillhörande fittings och rörändar.

Tekniska data och mått:

• Gänga: 3/8" x 24 UNF (Unified Fine Thread)
• Borrhål / borrdiameter: 5,0 mm
• Skruenøglestorlek (nyckelvidd): 14 mm
• Längd: 17,5 mm
• Slingyta / flareform: E
• Tillverkare: Quick Brake
• MPN: 442.03.55
• GTIN: 5706021008449

Kompatibilitet och användning:

• Passar till traditionella hydraulik-/bromsör- och fittings som används på modeller från Bedford, Rover, Saab, Talbot, Vauxhall och Volvo, där 3/8" x 24 UNF och E-flare är specifiserade.
• Lämplig vid reparation eller byte av befintliga fittings på äldre eller klassiska fordon; kontroll av flareform och borrning är nödvändig före montering.
• Inte lämplig för system som kräver annan flareform (t.ex. 45° SAE eller 37° JIC) utan korrekt adapter eller omarbetning.

Praktiska anmärkningar vid montering:

• Rengör delar och kontrollera flareytor för skador före sammansättning.
• Använd korrekt moment och lämpliga verktyg för att undvika översträckning som kan deformera flareytan och leda till läckage.
• Byt ut slitna eller skadade rörändar och kontrollera gängor för skador innan återanvändning.

Sammanfattning: Quick Brake-gängmutter MPN 442.03.55 (GTIN 5706021008449) är en precisionsfabrikerad 3/8" x 24 UNF övergångsmutter med 5,0 mm borrning och E-slingyta, avsedd för användning i hydrauliska kopplingar på en rad klassiska och äldre fordon. Materialval och ytbehandling är i överensstämmelse med normala krav för hydrauliska komponenter och säkerställer stabil passform och korrosionsbeständighet vid korrekt montering.
