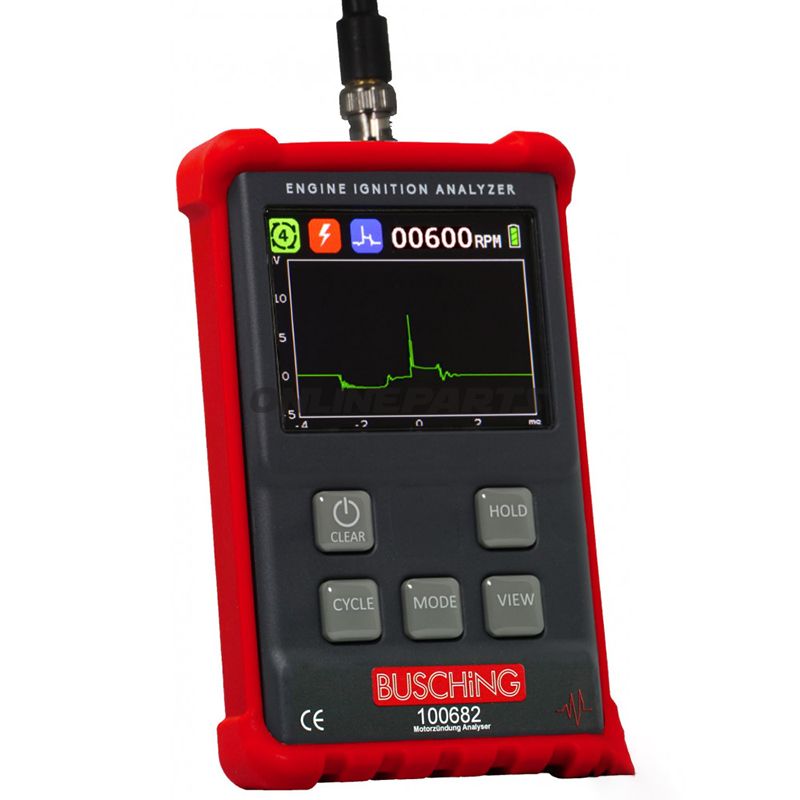

Oscilloskop

Digitalt tändglidt oscilloskop för motorcykel- och bildiagnostik

GTIN: 4026736528218 • MPN: 609.06.83

Detta digitala tändingsoscilloskop är en bärbar diagnosticsensor utformad för yrkesverksamma och erfarna motorcykelägare som behöver precisa mätningar och snabb felsökning av tändsystem. Enheten registrerar och sparar mätsignaler automatiskt och justerar parametrar så att relevanta data visas på skärmen utan lång manuell uppsättning.

Funktion och användning

• Diagnostik av avbrott i högspänningskretsar, fel i tändstift, kontaktmotstånd eller smutsiga elektrodare.
• Identifiering av defekter i primära eller sekundära vindlingar samt bedömning av tändgnistens varaktighet och styrka.
• RPM-mätning för kontroll av motorvarvtal i samband med tändfel.
• Lämplig för både arbete på enskilda cylindrar (COP) och på tändkablar (SPV).

Material och konstruktion

Instrumentet levereras med ett skyddande gummihölje och ett hårt fodral för transport och förvaring. Sonden är cirka 30 cm lång och har utbytbara mätspetsar till COP (coil-on-plug) och SPV (tändkabel). Enheten är kompakt och robust nog för användning i verkstadsmiljöer, med måtten 165 × 124 × 36 mm och en vikt på 420 g (utan sond), vilket gör den hanterbar vid arbete under fordon.

Strömförsörjning och driftstid

Oscilloskopet drivs av ett internt återuppladdningsbart LiFePO4-batteri, vilket anges ge driftstid på upp till 8 timmar vid normal användning. Levereras med USB-mikrokabel och AC-laddare för uppladdning och datautbyte.

Skärm och användargränssnitt

Färgskärm 3,5" TFT (320 × 240) med bakgrundsbelysning ger tydlig visning av mätsignaler och parametrar under olika ljusförhållanden. Automatisk inställning av parametrar minimerar behovet av manuell anpassning vid upprepade mätningar.

Tekniska måttparametrar

• RPM-mätning: Område 120–19.999 omdr./min, upplösning 1 omdr./min, noggrannhet 0,5% + 1 LSD.
• Tändningsspänning: Område 0–50 kV, upplösning 0,1 kV, repeterbarhet 0,2 kV.
• Gnistsvaraktighet: Område 0–10,0 ms, upplösning 0,1 ms, noggrannhet 0,1 ms + 1 LSD.
• Primärström/starttid (COP-läge): Område 0–10,0 ms, upplösning 0,1 ms, noggrannhet 0,1 ms + 1 LSD.
• Uppehållstid (tändkabel): Område 0–10,0 ms, upplösning 0,1 ms, noggrannhet 0,1 ms + 1 LSD.

Leveransområde

• Oscilloskop med skyddande gummihölje
• Fleksibel sond (ca. 30 cm)
• COP-småspets (för coil-on-plug)
• SPV-målespets (för tändkabel)
• USB-mikrokabel
• AC-laddare
• Hårt fodral

Kompatibilitet och bruks tips

Enheten är avsedd för diagnostik av vanliga tändsystem på motorcyklar och bilar, inklusive moderna COP-installationer och traditionella tändkablar. Vid mätning nära tändspolar och högspänningsledningar bör man följa fordonets säkerhetsanvisningar för att undvika exponering för högspänning. Använd utbytbara mätspetsar korrekt för att säkerställa noggranna resultat.

Produktens GTIN (4026736528218) och MPN (609.06.83) är användbara vid hantering av reservdelar och dokumentation i verkstadssystem.
