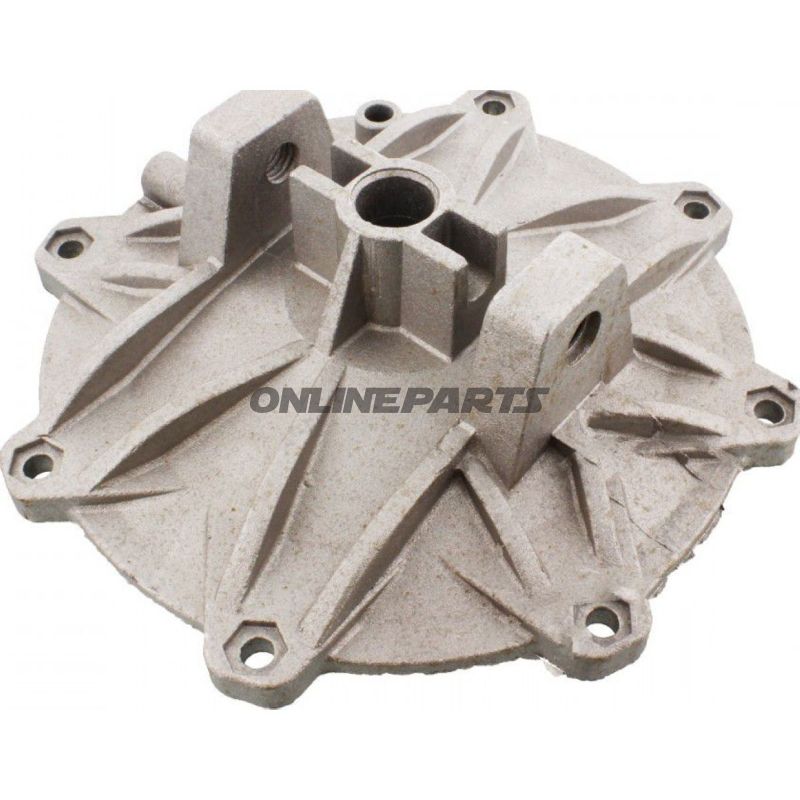

OMSLAG TILL ABDRUECKZYL. Monty EAC0078G36A

Däck/Lock till avtryckscylindern (Hofmann) – Ø 230 mm, höjd 70 mm

Produktförteckning: Denna lucka är tillverkad för Hofmann-avtryckscylindrarna (Monty) och identifieras av tillverkarens artikelnummer 13409 / EAC0078G36A samt tillverkarens reservdelsnummer MPN 677.02.09. Produktens GTIN är 8054081042284. Locket används som yttre tätning för avtryckscylindern och fungerar som bärande och skyddande komponent som håller tätnings- och monteringsytor på plats.

Funktion och användning

Lockets huvudsakliga funktion är att stänga den hydrauliska/pneumatiska avtryckscylindern och säkerställa korrekt positionering av interna komponenter som kolv, tätningringar och styrningar. Locket bidrar till:

• Skydd av cylinderns insida mot smuts och mekanisk påverkan.
• Fastsättning av tätytor och säkerställande av cylindrarnas korrekta arbetslängd.
• Överföring av monteringskrafter mellan avtryckscylindern och närliggande maskindelar.

Material och konstruktion

Locket är tillverkat i sandgjutet aluminium. Aluminiumkonstruktionen ger en kombination av låg vikt och tillräcklig styrka för användning i verkstadsutrustning och lyftanordningar. Gjutsprocessen säkerställer jämnt geometriska toleranser och god ytkvalitet, vilket är viktigt för tätningsytor och bultmontering. Materialet har god korrosionsbeständighet under normala verkstadsförhållanden, men bör skyddas mot aggressiva kemikalier och långvarig exponering för fukt för att bevara ytan.

Mått och kompatibilitet

• Yttre diameter: Ø 230 mm
• Höjd: 70 mm
• Passar till: Hofmann Monty-avtryckscylindrar, original Hofmann-reservdel (EAC0078G36A / 13409).

Som original Hofmann-lucka är komponentens geometri och fästpunkter utformade för att matcha relevanta Hofmann-cylindrar utan behov av modifieringar.

Tekniska fördelar och överväganden

• Original reservdelsdesign från Hofmann säkerställer kompatibilitet med fabriksstandarder (artikelnummer 13409 / EAC0078G36A).
• Gjutet aluminium reducerar den sammanlagda vikten jämfört med gjutjärn, vilket kan underlätta hantering vid servicearbete.
• God geometrisk stabilitet från gjutprocessen säkerställer tätning mot tätningsytor, förutsatt korrekt montering och användning av originaltätningskomponenter.

Identifiering

Produkten är märkt med Hofmann-varumärket och kan sökas via GTIN 8054081042284 eller MPN 677.02.09 / EAC0078G36A vid beställning eller reservdelsförfrågan. Hofmann-originaldelar levereras med känd form- och funktionssäkerhet, vilket underlättar reservdelssubstitution och service.

Monterings- och användningsnoter

• Kontrollera tätytor och bultmontering för skador före återanvändning.
• Använd rekommenderade momentvärden för bultar för att undvika deformation av locket och säkerställa korrekt tätning.
• Vid byte av lock rekommenderas inspektion av interna tätningselement och styrningar för att säkerställa lång livslängd och korrekt funktion.

Obs: Uppgifterna härrör från Hofmann-originaldata (artikelnummer 13409 / EAC0078G36A). Om du är osäker på kompatibilitet med en specifik avtryckscylindermodel, vänligen uppge maskinens modellnummer så kan lämplig reservdel verifieras.
