Olje-tryckprovningsapparat för mätning och diagnos av olje-system tryck

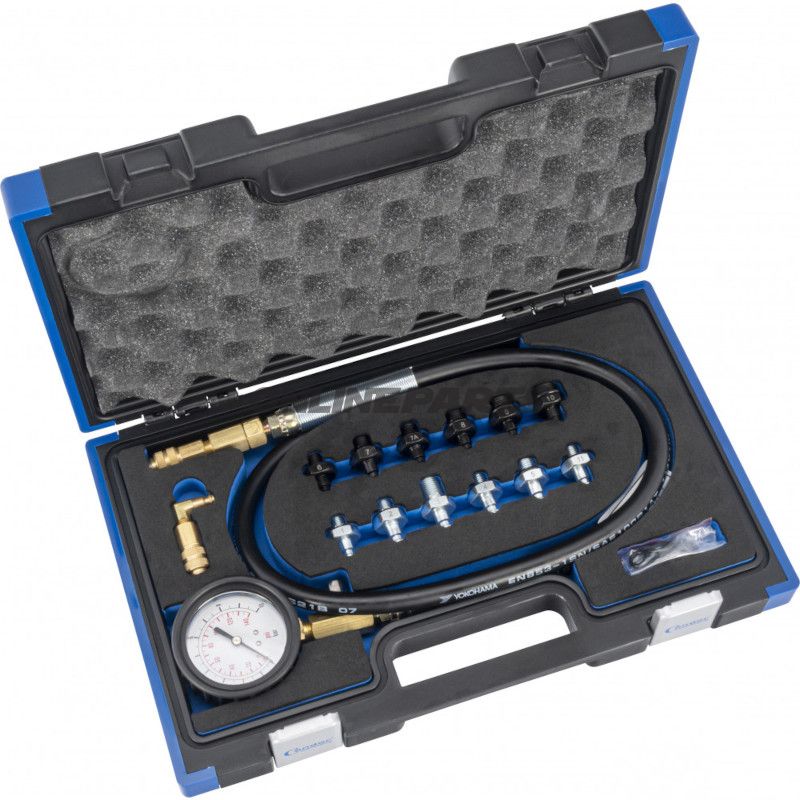

Detta olje-tryckprovningsapparat (GTIN 4037374335441, MPN 614.35.44) är ett mekaniskt testkit avsett för mätning av olje-tryck och för diagnostik av läckor i oljekretsar på motorcyklar och mindre motorer. Instrumentet levereras som ett komplett kit med tryckmätare, flexibel slang och ett urval av adaptrar så att det kan kopplas till olika gängtyper i motorens oljeförsörjning.
Funktion
- Registrerar olje-tryck i realtid via en mekanisk manometer med skala 0–10 bar (0–145 psi).
- Används för att kontrollera pumpens kapacitet, tryck vid tomgång och gas samt för att lokalisera tryckfall eller läckor i oljeledningar, filterhus och beslag.
- Möjliggör jämförelse av uppmätta värden med fabriks-specifikationer för snabb diagnostik och felsökning.
Innehåll och anslutningsmöjligheter
- Manometer med flexibel slang, mätningsområde 0–10 bar, slanglängd ca. 1150 mm. Angiven tolerans: ±5 %.
- 13 adaptrar för både metrisk och tumgäng: M10×1.0, M12×1.5, M14×1.5, M16×1.5, M18×1.5, M12×1.75 samt flera standard NPT/UNF-varianter (1/8" NPT, 1/4" NPT, 1/2"-20 UNF, 3/8"-20 UNF, 3/8"-24 UNF) och R1/8 (DIN 2999).
- En 90°-vinkeladapter för begränsade åtkomstförhållanden.
Materialval och konstruktionsanteckningar
- Manometern är färdigmonterad med en flexibel slangförbindelse, utförd för att tåla kontinuerlig kontakt med motorolja och normala driftsförhållanden. Flexibiliteten gör det lättare att nå trånga platser utan att utsätta mätinstrumentet för slag eller vridningar.
- Adaptrarna är maskinbearbetade för exakt gängpassning; materialtyp stål eller mässing belagt för korrosionsbeständighet. Valet av material ger en balans mellan slitsstyrka och tätning vid anslutning till oljebanan, men kontrollera alltid adapterns tätning vid första användning.
- Manometerets inre mekanik är mekanisk (fjäder/belastningssystem), vilket innebär att det inte kräver ström och fungerar omedelbart vid anslutning. Den angivna toleransen på ±5 % är normal för mekaniska instrument i detta spänningsområde.
Praktisk användning och kompatibilitet
- Setet täcker de vanligaste gängtyperna som används på motorcyklar, mopeder och små motorer, både europeiska (metriska) och amerikanska/japanska (NPT/UNF) standarder.
- Använd manometern när motorn är varm och producentens mål för olje-tryck ska verifieras. Följ alltid motorproducentens anvisningar för säker avstängning av system, ordning för avlopp och hantering av olja under tryck.
- Vid regelbunden användning i professionella verkstäder rekommenderas inspektion av slang och gängförseglingar för att säkerställa täthet och säkerhet, särskilt vid höga temperaturer och långvarig exponering för oljor och tillsatser.
Tekniska kommentarer
- Mätningsområde: 0–10 bar (0–145 psi).
- Slanglängd: ca. 1150 mm.
- Tolerans: ±5 % (angiven för manometern).
- MPN 614.35.44 och GTIN 4037374335441 kan användas för att jämföra kompatibilitet och reservdelar vid inhämtning av ytterligare tekniska data från leverantörens eller tillverkarens dokumentation.
Denna beskrivning täcker sätets funktion och materialval utan att anta extra emballageinnehåll. Om det behövs specifika gängmått, ritningar eller materialuppgifter för enskilda adaptingar, kan dessa hämtas via produktens MPN (614.35.44) eller GTIN (4037374335441).
