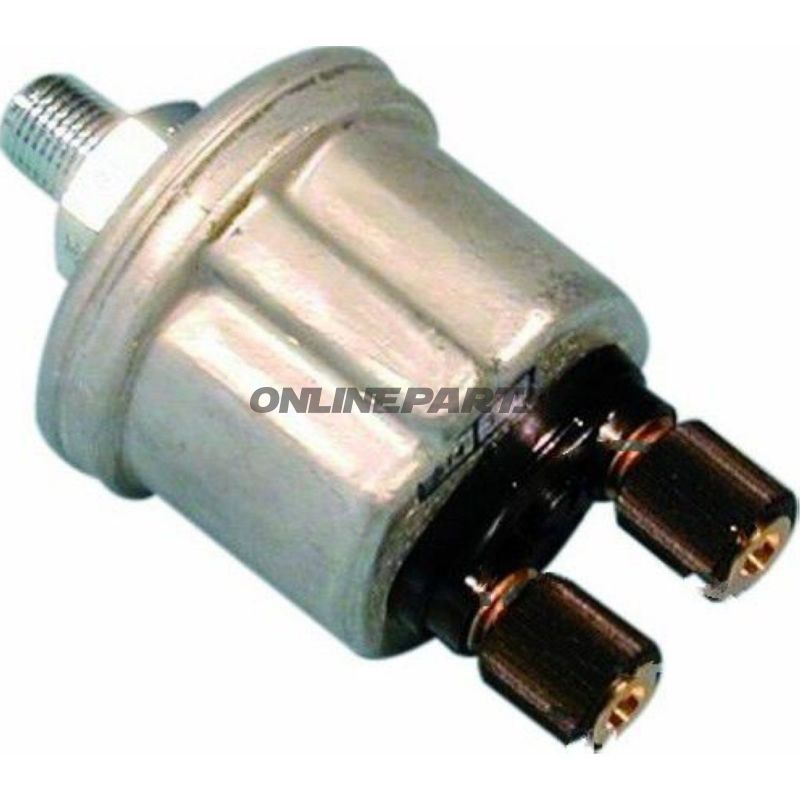

Oljetrycksgivare med varningskontakt M10 x 1 0-10 bar

Oljetryckssensor med larmkontakt, gänga M10 x 1, mätområde 0–10 bar

Produktbeskrivning
Denna oljetryckssensor från Continental (GTIN 4103590690845, MPN 252.23.57) är en elektromeekanisk trycktransducer avsedd för mätning av vätske- eller gastryck i samband med elektriska instrument och för att samtidigt ge en larmkontakt vid lågt tryck. Sensorn förändrar sitt elektriska motstånd proportionellt med trycket (ca. 10–184 ohm), och den inbyggda varningskontakten sluter vid fallande tryck för att leverera en enkel on/off-signal till larm eller styrkrets.

Funktion

• Analog tryckmätning via variabelt elektriskt motstånd (10–184 ohm).
• Integrerad larmkontakt som sluter vid fallande tryck — användbar för oljelampa, summer eller styrning av säkerhetskretsar.
• Kontaktens växlingspunkt är specificerad till cirka 0,5 bar ±0,15 bar, vilket gör den lämplig för tidig detektion av tryckfall.

Material och konstruktionsdata

• Gänga: M10 x 1, konisk, kort version — standardiserad för montering i motorblock eller kopplingar.
• Elektrisk anslutning: två fingermuttrar/räfflade muttrar M4 för enkel anslutning utan specialverktyg.
• Fysisk längd: L1 = 19,5 mm, L2 = 11,0 mm — relevanta mått för platsberäkning vid montering.
• Driftspänning: 6 V till 24 V, kompatibel med både 12 V och 24 V system.
• Driftstemperatur: -25 °C till +100 °C (kortsiktigt upp till +120 °C i max. 1 timme vid anslutningsgängan).

Säkerhet och drift

• Övertryckssäkerhet: normalt upp till max 30 bar; kan tåla upp emot 50 bar kortvarigt (ca. 2 sekunder). Detta anger tålighet mot kortvariga tryckspikar, men sensorn är avsedd för kontinuerlig drift inom det nominella 0–10 bar området.
• Växelkapacitet för larmkontakten: max. 5 W, icke-induktiv belastning — lämplig för låga strömmar och signalnivåer; vid induktiva belastningar krävs lämplig dämpning eller relä mellan sensor och belastning.

Kompatibilitet och användning

• Lämplig för motorcyklar, bilar och små motoranläggningar där M10 x 1-gänga och lågspänningssystem används.
• Används typiskt som oljetryckssensor med varningsfunktion för instrumentpaneler, relästyrning eller som säkerhetssignal i motorrum.
• Kontrollera fysiskt utrymme vid monteringsstället för att säkerställa korrekt indragning av den korta koniska gängan och åtkomst till M4-anslutningarna.

Tekniska nyckeldata (sammanfattning)

• Tillverkare/varumärke: Continental
• GTIN: 4103590690845
• MPN: 252.23.57
• Mätområde: 0–10 bar
• Larmkontakt/aktiveringspunkt: 0,5 bar ±0,15 bar
• Gänga: M10 x 1 (konisk, kort)
• Elektriskt motståndsområde: ca. 10–184 ohm
• Spänning: 6–24 V
• Kontaktkapacitet: max. 5 W (icke-induktiv)
• Driftstemperatur: -25 °C till +100 °C (kortsiktigt upp till +120 °C vid gängan)

Praktiska anmärkningar till montören

• Vid anslutning av larmkontakt till induktiva laster (t.ex. reläspolar) rekommenderas användning av skyddselement eller ett mellanliggande relä, eftersom kontaktens angivna växeleffekt är för icke-induktiva belastningar.
• Tätning vid gängan bör ske med lämplig packning eller tätningsmedel för att undvika läckage; undvik överspänning vid montage för att skydda den koniska kortgängan.

Continental-numret (MPN 252.23.57) och GTIN 4103590690845 kan användas vid förfrågan eller i kontrollista för kompatibilitet med befintlig instrumentering och kabelnät.
