Number Plate Light

Skyltbelysning för montering ovanför eller vid sidan av registreringsskyltar

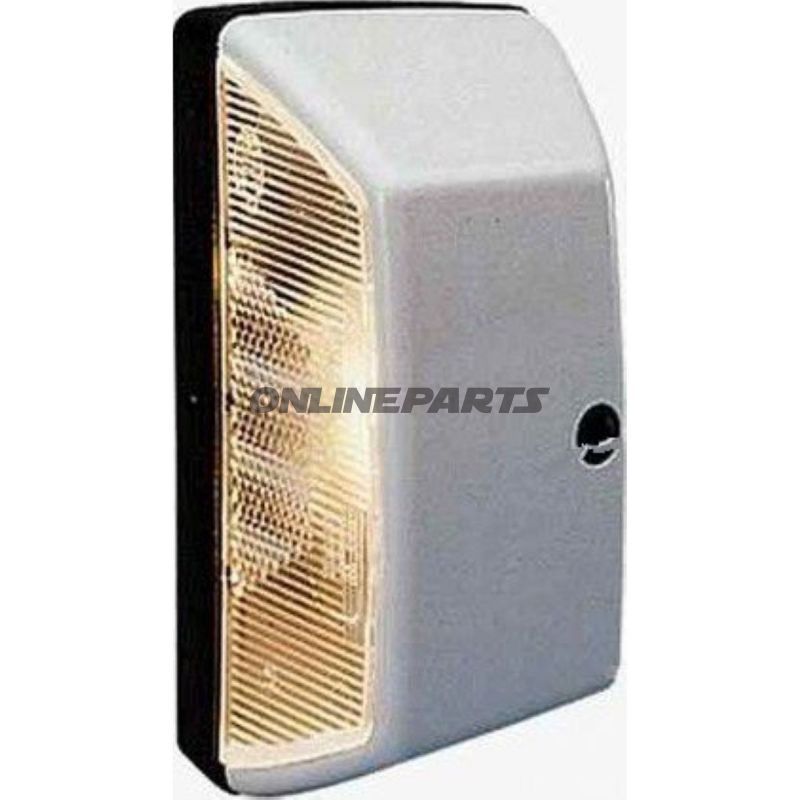

Denna skyltbelysning från Hella (MPN: 102.94.79, GTIN: 4082300050462) är avsedd för fast montering ovanför registreringsskyltar i storlekarna 340 x 240 mm (en lampenhet) och 520 x 120 mm (en eller två lampenheter), eller som vänster/höger ljus vid samma skyltar. Beskrivningen nedan riktar sig till mekaniker och motorcykelägare och går igenom funktion, material, monteringsmått och relevanta godkännanden.

Funktion

• Syfte: Upplysning av registreringsskylten under körning och i mörker, via en belysningsfunktion.
• Spänning: Nominell 12/24 V, lämplig för både 12 V och 24 V elsystem.
• Lamp typ: Passande glödlampa R10W (säljs separat).
• Monteringsposition: Kan monteras ovanför skylt eller till vänster/höger om skylten beroende på fordonets konstruktion.

Material och konstruktion

• Hölje: Grått plastchassi som minskar synliga reflexer och matchar många fordonsytor.
• Botten: Svart plast, utformad för mekanisk fästning och tätning mot kabelföring.
• Linsskydd: Kristallklart (vitt) plastlins för jämn ljusspridning över registreringsskylten.
• Fästning: Två monteringshål Ø 4,5 mm för skruvar; hålavstånd 72 mm för precis placering.

Mått och tekniska data

• Dimensioner (B×H×D): 102 x 55 x 56,5 mm
• Hålavstånd: 72 mm (avstånd mellan monteringshålen)
• Antal belysningsfunktioner: 1
• Installation: Vänster / höger
• Certifiering: E-godkänd, märke E1 22819

Godkännanden och överensstämmelse

Produkten är typgodkänd med E1 22819 och anges som godkänd för bruk på fordon i enlighet med GGVS/ADR. Det innebär att ljusdesign, ljusstyrka och monteringsutförande uppfyller de relevanta bestämmelserna för skyltbelysning i regioner där dessa godkännanden gäller.

Praktiska anmärkningar för montering och underhåll

• Säkerställ korrekt polaritet och lämplig säkring vid anslutning till 12/24 V nät.
• Använd R10W-lampa med korrekt effekt och sockeltyp för att undvika överhettning eller dålig ljusspridning.
• Kontrollera packning och tätning mot skyltens bakyta för att undvika fuktingång vid utomhusmontering.
• Monteringshål Ø 4,5 mm och hålavstånd 72 mm bör överensstämma med fordonets monteringspunkter; anpassa beslag eller förstärkning vid behov.

Hella är angiven som tillverkare för denna enhet, vilket kan vara relevant vid sökning efter reservdelar eller tekniska ritningar. Produktens MPN är 102.94.79 och GTIN 4082300050462 — dessa koder kan användas vid reservdelsidentifiering eller vid kontroll av kompatibilitet mellan leverantörer.
