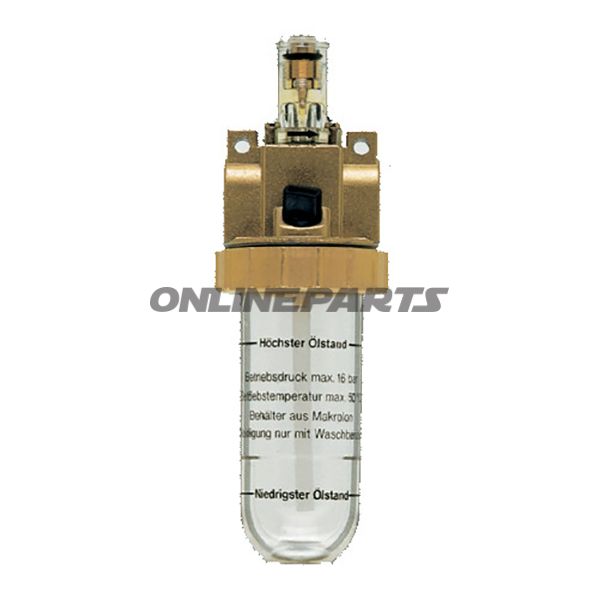

Nebeloeler R 3/8

Nebelöljare R 3/8 – dim-/rök-smöranordning för pneumatiska system

Produktöversikt: EWO Nebelöljare R 3/8 (MPN: 656.73.33, GTIN: 4030875000115) är en genomgångstyp dimolja för DN 8-anslutningar. Den levererar fint doserad olja i form av en dimma till rörförda pneumatiska kretsar och fristående luftverktyg, där exakt smörjning över längre perioder är nödvändig.

• Funktion: En nålventil doserar olja till tryckluften som passerar, så oljan fördelas som en fin dimma (dimm) istället för stora droppar. Det ger jämn smörjning av cylindrar, ventiler och lager i pneumatiska system utan att övermätta komponenterna.
• Användning: Monteras inline på G 3/8-anslutningen i trykluftsledningen. Lämplig för tillverkning, underhåll och verkstäder där pneumatiska verktyg och komponenter kräver kontinuerlig, kontrollerad smörjning.

Material och konstruktion: Huset är tillverkat i tryckgjutet zink (zink-tryckgjutgods), vilket ger mekanisk stabilitet och motstånd mot vibrationer. Behållaren är i transparent polykarbonatplast, så vätskenivån kan läsas visuellt. Polykarbonat är valt för sin slagstyrka och temperaturmotstånd inom den angivna driftstemperaturen.

• Behållare: Polykarbonat, återfyllbar under tryck. Effektiv (användbar) volym: ca. 40 cm³.
• Tätnings-/Reservdelar: Plastbehållare levereras med tätning; dessa delar kan bytas separat vid behov.
• Ventil: Nålstyrning för oljedosering, utformad för hög droppkonstans över längre drifttider.

Tekniska data:

• Anslutning: G 3/8 (passar till standard G-fästen)
• Nominell storlek: DN 8
• Max driftstryck: 16 bar
• Driftstemperatur: 0 °C till 50 °C
• Flödeshastighet vid 6 bar: 70 m³/h
• Dimensioner (Ø x H): 56 x 170 mm

Praktiska överväganden för montörer och mekaniker:

• Monteringsplats: Placeras vanligtvis nedströms filter och regulator, men uppströms för verktyg/aktuator som behöver smörjas.
• Justering: Nålpositionen ska ställas in efter komponenternas smörjbehov; vid grövre eller finare dimma ändras doseringen gradvis och testas i drift.
• Underhåll: Kontrollera behållarens nivå och täthet regelbundet. Polykarbonat är robust men bör skyddas mot direkt solljus och aggressiva kemikalier.
• Säkerhet: Anläggningen får inte utsättas för temperaturer under 0 °C eller över 50 °C; överskridande kan påverka tätningar och polykarbonatbehållaren.

Identifiering och spårbarhet: Produkten marknadsförs av EWO och kan entydigt identifieras med MPN 656.73.33 och GTIN 4030875000115, vilket underlättar beställning av reservdelar såsom plastbehållare med packning.

Slutsats: EWO Nebelöljare R 3/8 är en kompakt, mekanisk dimolja med zinkhus och polykarbonatbehållare, designad för kontrollerad oljedosering i pneumatiska system upp till 16 bar. Den enkla konstruktionen och utbytbara behållarkomponenter gör den lämplig för verkstadsmiljöer där driftsäkerhet och enkel service är prioriterad.
