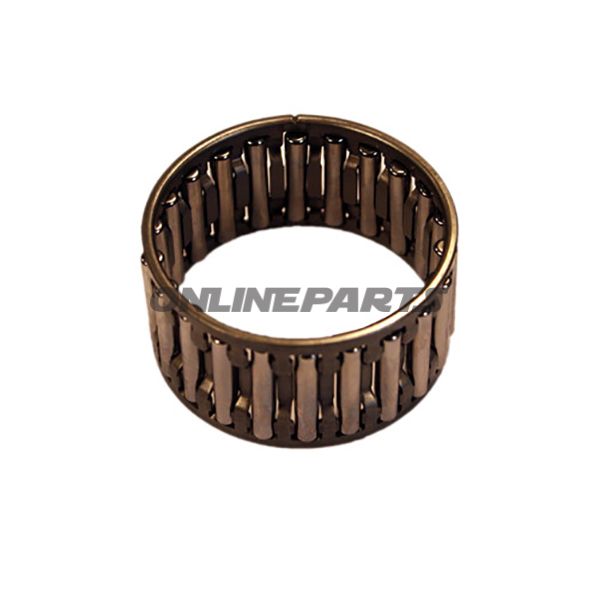

Nålkrans NTN KJ32X38X20S

Nålkrans för axelanslutning – NTN KJ32X38X20S

Denna nålkrans från NTN med MPN 742.32.39 (GTIN: 4547359087024) är en rullande lagerenhet utformad för att bära radiella belastningar i trånga monteringsrum, typiskt använd i motorcykelutrustning, svängarmar och motor-/transmissionskopplingar där platsen för lagret är begränsad.

Funktion

• En nålkrans (needle bearing) överför radiella krafter mellan inre och yttre komponenter med hjälp av långa, smala rullande element — nålarna — vilket ger stor bärförmåga vid låg tvärsnittsdimension.
• Denna modell är utan inre eller yttre löphus (öppen konstruktion), vilket gör den lämplig där lagret ska sitta direkt i hus eller på axel och där smörjning och rengöring underlättas genom tillgång till lagret.
• Standard spel (clearance) innebär normalt fabriksjusterad tolerans för generell mekanisk användning, inte specialanpassat för extremt tighta eller lösa clearances.

Material och konstruktionsegenskaper

• Rullande elementer (nålar) och löppanor är tillverkade av härdat lagerstål, vilket ger god nötningstålighet och motståndskraft mot trötthet under varierande belastningar.
• Konstruktionen är öppen (ingen tätning), vilket innebär att lagret är beroende av extern smörjning (fett eller olja) och skydd mot kontaminanter i omgivningen.
• Den kompakta, cylindriska uppbyggnaden reducerar tvärsnittsareal jämfört med koniska eller rullager och är därför tekniskt lämplig där monteringsutrymmet är begränsat.

Tekniska mått

• Inre diameter (ID): 32 mm
• Yttre diameter (OD): 38 mm
• Bredd: 20,5 mm
• Tätning: Ingen (öppen)
• Spel: Standard

Anpassning och användningstips

• Montera lagret i ett lämpligt press-pass i hus eller på axel för att säkerställa korrekt belastningsfördelning — nålkransar hanterar primärt radiella krafter och är inte avsedda för höga axiala belastningar utan kompletterande komponenter.
• Eftersom lagret är öppet krävs regelbunden smörjning och skydd mot smuts och fukt för att säkerställa förväntad livslängd. Använd smörjmedel enligt applikationens driftstemperatur och belastningsnivå.
• Kontrollera axel- och huss toleranser före montering för att uppnå korrekt ingrepp och undvika överbelastning av nålarna vid ojämn kontaktyta.

Kompatibilitet och användningsområden

• Passar för motorcykel-gearkåpor, svängarmar, pediställda- eller kedjeaxlar och andra mekaniska kopplingspunkter med begränsad monteringsplats.
• Utför förhandsgranskning av mål och belastningsförhållanden för att säkerställa att denna nålkrans uppfyller kraven i den specifika monteringen.

Varumärke och spårbarhet

Produkten levereras av NTN, en väletablerad lagerproducent. Uppgifterna MPN 742.32.39 och GTIN 4547359087024 kan användas för att kontrollera kompatibilitet och spåra originalprodukt i reservdelskataloger.

Tekniska data (sammanfattning)

Kontakta standard teknisk dokumentation eller NTN:s reservdelsdatablad för detaljerade toleranser och belastningstabeller vid behov av dimensionering i kritiska applikationer.
