Närhetsströmbrytare M18 – ändposition för hjulvättmaskin (Typ BIG WHEEL)
Produktbeskrivning: Denna närhetsströmbrytare i M18-format används som ändposition eller gränsströmbrytare i automatiska hjulvättmaskiner, specifikt för BIG WHEEL-typen. Enheten registrerar närvaro av metallföremål utan mekanisk kontakt och används vanligtvis för att markera slutpositioner för rörliga delar i tvättmaskinens drivverk eller positionering av hjul under tvättcykeln.
Funktion och tillämpning:
- Registrerar metallobjekt inom det specificerade aktiveringsområdet vid kontaktlös induktiv detektion.
- Tjänar som ändposition för rörliga komponenter – t.ex. stopp för vridsystemet eller positionering av uppspänningsarm.
- Kompatibel med automatiska styrsystem i tvättmaskiner där pålitlig upprepad detektion är nödvändig.

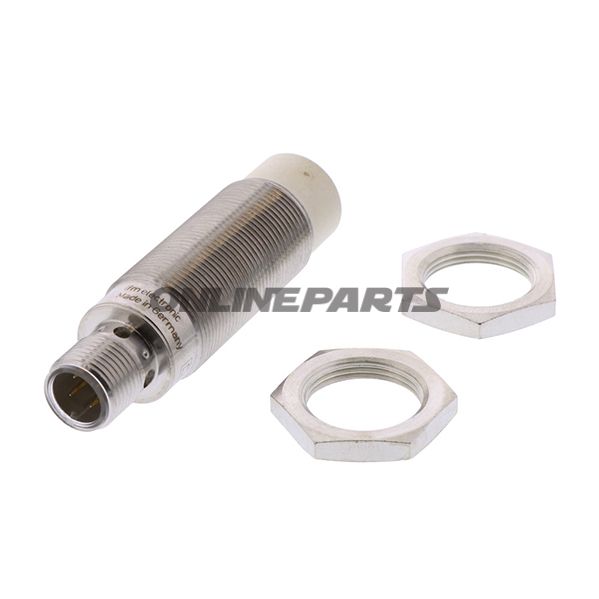

Material och konstruktion: Närhetsströmbrytaren är utförd med en M18-sensorhuvud (M18-gänga), vilket är ett vanligt standardmått som ger enkel mekanisk montering i paneler eller hållarmar. Huset och processkomponenter är tillverkade för industriell användning och dimensionerade för att motstå vanliga miljöpåverkan i tvättmiljöer (sprut och fukt), men produktens exakta kapslingsklass bör bekräftas vid installation om maskinen utsätts för högtrycksspelning eller aggressiva kemikalier.
Elektriska och mekaniska uppgifter:
- Typbeteckning: M18 (induktiv närhetsströmbrytare, ändposition).
- Originalreservdelnummer: 31 60 0015 – användbart när man söker kompatibla reservdelar eller vid serviceorder.
- Producentens artikelnummer / MPN: 677.56.70 – använd detta vid beställning för att säkerställa rätt komponent.
Identifiering och spårbarhet: Den levererade GTIN 4260280533360 gör det möjligt att entydigt identifiera produkten i varukataloger och vid lagerstyrning. MPN 677.56.70 och originaldel 31 60 0015 hjälper till att korsreferera med service- och reservdeldata för BIG WHEEL-hjulvättmaskiner.
Kompatibilitet och installation:
- Särskilt använd till BIG WHEEL-hjulvättmaskiner som ändposition/närhetssensor.
- Montering i M18-genomföring eller hållare. Se till korrekt inställningsavstånd och monteringsriktning i förhållande till ferromagnetiska målytor för att uppnå stabil detektion.
- Vid byte kontrolleras befintlig kabelanslutningstyp (punkt- eller stikkanslutning) och elektriska specifikationer så att sensorens funktion överensstämmer med maskinens styrning.
Praktiska anmärkningar för tekniker:
- Vid montering: undvik direkt kontakt mellan gänghuset och aggressiva rengöringsmedel; använd lämpligt tätande material vid behov.
- Testa funktionen vid låghastighetsrörelser först för att bekräfta korrekt detektering och utgångssignal till maskinstyrningen.
- Använd MPN 677.56.70 eller originaldel 31 60 0015 vid beställning för att undvika förväxling med liknande M18-sensorer med andra detektionsavstånd eller elektriska egenskaper.
Tekniska referenser: GTIN: 4260280533360 | MPN: 677.56.70 | Originaldel: 31 60 0015
Om det behövs detaljerade elektriska specifikationer (driftsspänning, utgångstyp, detektionsavstånd, kapslingsklass) eller måttskisser för panelutskärning och montering rekommenderas det att skaffa tillverkarens datablad eller kontakta serviceingenjören som hanterar BIG WHEEL-maskinens reservdelister.
