MULTIPLUGG 4-POLIG JMP M BLADKONTAKT 2.2

4-polig multiway-kabelsstek (Vielfachstik) 2.2N med flatstik 2.2 — för anslutning av extra belastningar i motorcyklar

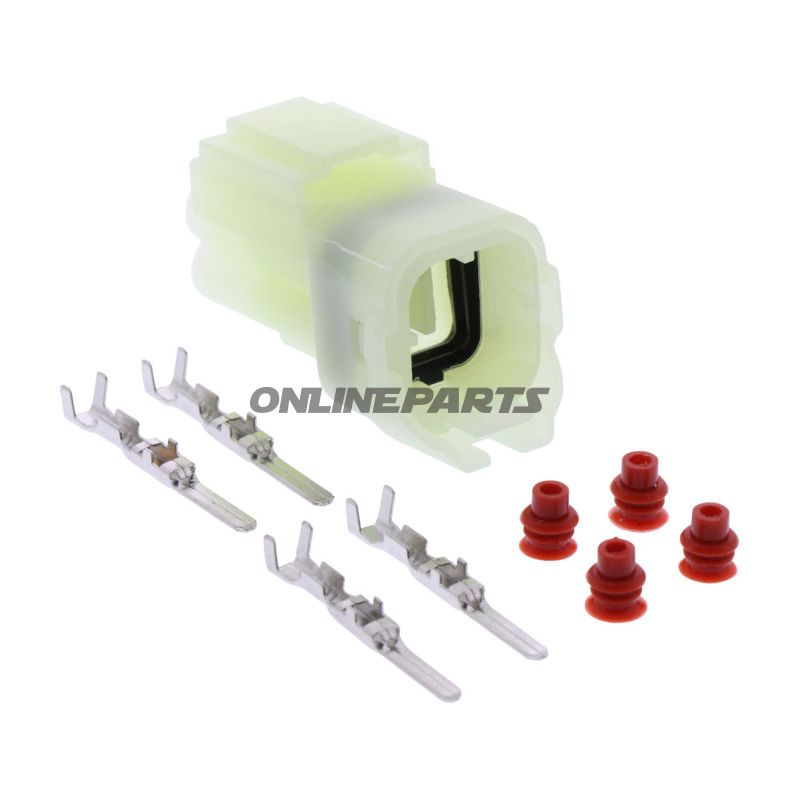

Produkt: 4-polig han-multiway-stik (Vielfachstik) med flatstik 2.2. Levereras som komplett set med kontaktstycken, kontaktbox och kabeltätningsmedel. Varumärke: JMP. MPN: 736.04.64. GTIN: 4043981404760.

Detta multiway-stik är avsett för professionell installation i befintliga ledningsnät på motorcyklar, till exempel Honda, där man önskar ansluta ytterligare belastningar (ljus, sensorer eller tillbehör) på ett säkert och servicevänligt sätt. Stikket gör det möjligt att lägga till och ta bort kretsar utan att skära eller löda i det originala kabelsträngen, vilket underlättar felsökning och senare byte.

Funktion och användning

• 4-polig anslutning: tillåter signal- och strömförsörjning för upp till fyra ledare i en kompakt anslutning.
• Han-utförande: utformat för att monteras i kabelsträngen som tillägg för extra belastningar.
• Flatstik 2.2: standardiserad kontaktdimension som passar tilltypiska motorcykelkomponenter och kompatibla kontaktkulor.
• Setet innehåller både kontaktbox, kontakter och kabeltätningsmedel för att säkerställa korrekt montering och tätning mot fukt och smuts.

Material och egenskaper

• Kontaktbox: tillverkad i slagfast plast (typ PA eller motsvarande polyamid), val för värme- och kemikaliebeständighet i motorcykelmiljöer.
• Kontakter: metalllegering med korrosionsmotstånd, formade för att säkerställa god elektrisk kontakt och mekanisk kvarhållning inuti huset.
• Kabeltätningar: elastisk gummi/silikonkomponent för att förhindra inträngning av vatten och damm vid kabeldragningar.

Tekniska fördelar och egenskaper för mekanikern

• Rimlig mekanisk låsningsmekanism i hus och kontakter som minskar risken för lösa förbindningar vid vibrationer.
• Moduluppbyggd lösning: möjliggör att byta enskilda kontakter utan att byta hela enheten.
• Standardiserad flatstikdimension (2.2 mm) möjliggör kompatibilitet med många befintliga motorcykelkomponenter.
• Kabeltätningsmedlen ökar livslängden i utsatta monteringspositioner genom att minska korrosionsrisken på kontaktytor.

Kompatibilitet och användningsområden

Det är lämpligt för eftermontering i ledningsnät från flera motorcykelproducenter, inklusive Honda-modeller, där motsvarande multiway-stik används. Kontrollera alltid pin-konfiguration och ledningsfärg mot det aktuella ledningsschemat före montering för att säkerställa korrekt anslutning.

Montering och praktiska råd

• Använd lämplig krympning-/ kabelavklippningsverktyg för kontakterna för att uppnå korrekt mekanisk och elektrisk förbindelse.
• Säkerställ att kabeltätningsmedlen sitter korrekt i kontaktboxen för att undvika fuktinträngning.
• Mäta och dokumentera pin-nummer vid borttagning av originalkontakt för att underlätta återmontering.

Tillverkaren JMP (MPN 736.04.64, GTIN 4043981404760) anger setet som komplett leverans av kontaktbox, kontakter och tätningsdelar, vilket gör det lämpligt för professionella reparationer och tillägg i motorcyklars elektriska system.
