Multimeter Hybrid Elektrisk Högspänning Isolationsresistans

Multimeter för högspänningsisolationsmotstånd för hybrid- och elfordon

Produkt: Multimeter Hybrid Elektro Höjspänningsisolationsmotstånd från HBT (MPN: 609.65.50, GTIN: 4251694650163).

Detta mätinstrument är utformat för arbete på hybrid- och elektriska fordon (högspänningsfordon) och kombinerar funktioner från ett vanligt multimeter med dedikerade isolationsmotståndstester vid höga spänningar. Instrumentet stöder både normala elektriska mätningar och specialiserade isolationsmätningar som är relevanta för underhåll, felsökning och kontroll av isolationsintegriteten i högspänningskablage och komponenter.

Funktioner och mätfunktioner

• Högspänningsisolationsmotståndstest vid val av testspänningar: 50 V, 100 V, 250 V, 500 V och 1000 V – användbart för att bedöma isolationsmotstånd i HV-komponenter.
• RMS-mätning för exakt avläsning av AC-signaler under varierande belastning.
• Kontinuitets- och diodetest för kontroll av anslutningar och halvledarkomponenter.
• Spänningsmätning (AC/DC) upp till 1000 V samt DC-mätning i området 0 V till 600 mV.
• Strömmätningar: mA-område och upp till 10 A för högströmmsmätningar.
• Mätning av motstånd, frekvens och temperatur (levereras med temperatursensor).
• Automatisk range (auto-ranging), min/max-datalagring och datalogging för dokumentation och analys.
• Belysning i LCD-skärmen och lågt batteriindikering för arbete i dåliga ljusförhållanden.

Material och konstruktionsmässiga egenskaper

Instrumentet är utfört med fokus på praktisk användning i verkstadsmiljöer. Kabinettet är vanligtvis gjort av slagtålig, isolerande plast med gummibeläggning på kanter för stötdämpning och bättre grepp under arbete med handskar. De medföljande testledningar och klämmor är isolerade och dimensionerade för de angivna mätområdena; klämkontakterna är tillverkade av metall- eller mässingsmaterial med korrosionsskydd för pålitlig strömöverföring. Temperaturgivaren är en vanlig typ kontakt- eller sondsensor kompatibel med multimeterets ingång för temperaturmätning.

Säkerhet och användning

• Instrumentet anges som CAT III – lämpligt för installationer och utrustning på fördelningsnivåer, men vid arbete direkt på högspänningskomponenter i fordon ska relevant personlig skyddsutrustning och procedurer för högspännsarbete följas.
• Vid isolationsmätningar vid högre testspänningar (upp till 1000 V) ska användaren vara medveten om uppbyggnad av potentialer och urladdning av isolerade komponenter efter test.
• Följ tillverkarens manual för korrekta anslutningar, mätsekvenser och begränsningar för ström- och spanningsområden.

Leverans och kompatibilitet

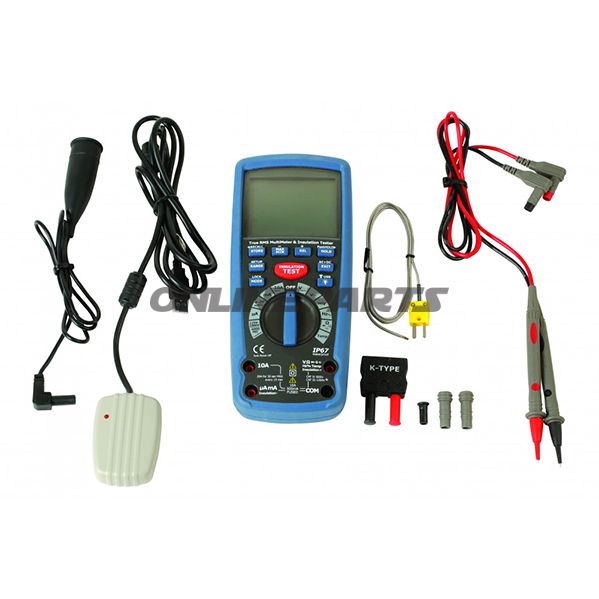

Paketet innehåller multimetern tillsammans med testledningar och provklämmor, temperatursensor, manual och batterier, vilket möjliggör omedelbar drift vid mottagandet. MPN 609.65.50 och GTIN 4251694650163 identifierar produkten i HBT:s sortiment och kan användas för jämförelse med reservdels- och verkstadsdatabaser för kompatibilitet.

Tekniska fördelar i praktiken

• Kombinationen av isolationsmotståndstest och vanliga multimeterfunktioner minskar behovet av att byta mellan flera instrument under felsökning.
• Auto-ranging och datalogging gör det lättare att dokumentera mätresultat över tid vid upprepade tester eller belastningsscenarier.
• RMS-mätning och bakgrundsbelyst display förbättrar noggrannhet och läsbarhet i komplexa mätsituationer.

Observera: Produktdata som anges här härrör från tillverkarens uppgifter för HBT-multimetern (MPN 609.65.50, GTIN 4251694650163). Vid arbete med högspänningssystem i fordon rekommenderas yrkeskompetens inom högspännsarbete och korrekt personlig skyddsutrustning.
