Multifunktionsrelä MQ

Multifunktionsrelä (5-pol, 12 V) för styrning av elektriska kretsar

Produkt: Multifunktionsrelä MQ från Meyle (MPN: 108.02.15, GTIN: 4040074129029). Detta är ett kompakt 5-poligt relä för 12 V-system, avsett att användas i fordons elektriska installationer där flera funktioner eller kretsar ska styras via en enhet.

Funktion

• Reläet fungerar som ett multifunktionellt växlingselement, som kan hantera olika kontaktkonfigurationer beroende på bilens eller fordonets kretsläggning. Det används vanligtvis för omkoppling av tändning, styrkretsar, startkrets eller andra belastningar där en kompakt 5-polig enhet är praktisk.
• Bytrelä med kontaktterminaler märka 15 / 50 / 75, vilket gör det enkelt att anpassa till befintliga standardinstallationer i bilar och motorcyklar.

Tekniska egenskaper

• Driftsspänning: 12 V.
• Antal poler: 5 (multifunktion).
• Belastningskapacitet: angiven som 20/40 A beroende på funktion och anslutning.
• Inre motstånd: ca 680 ohm.
• Temperaturområde: -40 °C till +85 °C, lämpad för både låga och höga omgivningstemperaturer i motorutrymmet eller styrboxar.
• Dimensioner (L×B×H): 23 × 15 × 26 mm — mycket kompakt formfaktor för montering i trånga utrymmen.

Elektriska och mekaniska anslutningar

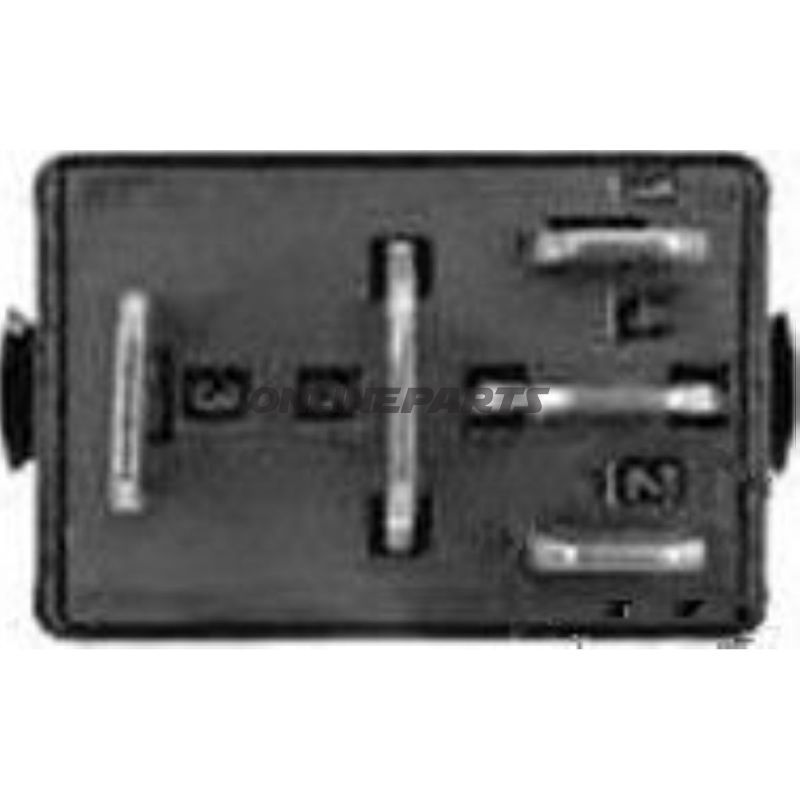

• Terminaltyper: tre terminaler med 4,8 mm breda kontakter och två terminaler med 6,3 mm kontakter. Detta motsvarar vanligt, standardiserat flatstift i fordonsinstallationer, vilket underlättar utbytbarhet och kabelanslutning.
• Reläet levereras utan hållare; planera montering med lämpliga klämmor eller monteringsplats i säkrings-/reläboxen.

Materialval och hållbarhet

• Hus och kontakter är utformade för att motstå vanliga vibrationer och temperaturpåverkningar i fordon. Den breda driftstemperaturen indikerar materialval och tätning som hanterar kondens och temperaturvariationer.
• Kontakternas dimensioner och angivna belastningskapaciteter matchar standardkopparlegeringar och beläggningar som används i bilreläer för att säkerställa låg övergångsmotstånd och motståndskraft mot oxidation vid korrekta strömförhållanden.

Kompatibilitet och användningsområden

• Lämpar sig för 12 V-system i personbilar, skåpbilar och motorcyklar där en 5-polig multifunktionsreläfunktion är nödvändig.
• Terminal- och måttmatchning gör den lämplig som direkt ersättning i installationer som använder standard 4,8 mm och 6,3 mm flatstift samt nämnda 15/50/75-kontakter.
• Eftersom reläet har en kompakt storlek är det särskilt användbart i trånga reläboxar eller vid eftermontering där platsen är begränsad.

Säkerhets- och monteringsråd

• Kontrollera alltid kabelarea och säkringsstorlekar i förhållande till den angivna belastningen (20/40 A) för att undvika överbelastning av ledningsnätet.
• Säkra korrekt fästning i monteringsutrymmet; reläet levereras utan hållare, så använd lämpliga klipp eller relähållare enligt tillverkarens rekommendationer.
• Vid byte: jämför MPN (108.02.15) och GTIN (4040074129029) med den befintliga enheten för att säkerställa kompatibilitet med bilens kretslopp.

Ytterligare upplysningar

Produkten marknadsförs under varumärket Meyle, som anges både i produktnamnet och producentuppgifter. Den tekniska tabellen visar standardparametrar för reläets elektriska kapacitet och monteringsförhållanden. För användning i kritiska system rekommenderas att kontrollera aktuella installationskrav i fordonets servicemanual.
