MOTORNS JORDREM 600 MM

Motorjordband 600 mm för motorens massförbindelse

Produktöversikt: Detta motorjordband (GTIN: 4026736114688, MPN: 155.34.78) är avsett för fast elektrisk förbindelse mellan motor och chassi på fordon. Det används typiskt för att säkerställa låg-resistans massförbindelse som leder strömmen säkert bort vid normal drift och felströmmar.

Funktion och användning

• Jordbandet säkerställer en kontinuerlig elektrisk förbindelse mellan motor och kaross/chassi för att etablera en gemensam referenspotential och föra avledningsströmmar tillbaka till batteriets minuspol.
• Det används både vid montering av motorer, utbyte av defekta förbindelser och vid renoveringsarbete där den mekaniska eller elektriska förbindelsen är skadad.
• Dimensionerna (hålavstånd och håldiametrar) gör det lämpligt för standardfästen och bultar på många motorfästen och chassipunkter.

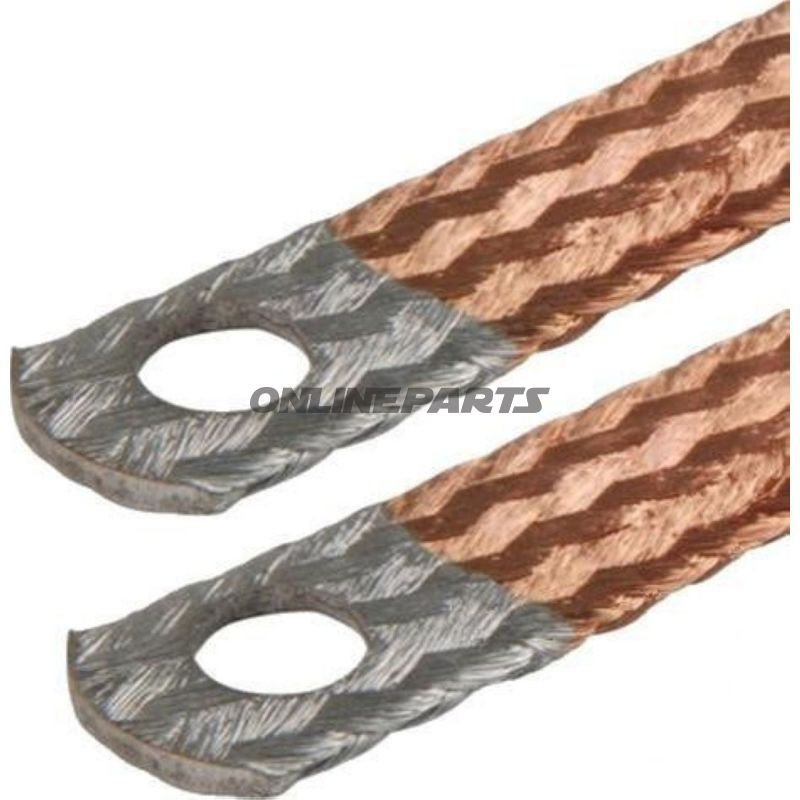

Material och konstruktion

• Bande är utfört i koppar, vilket ger god elektrisk ledningsförmåga och låg övergångsmotstånd.
• Ändarna är tennpläterade (tinning av kopparns ändstycken), vilket minskar risken för oxidation och förbättrar korrosionsbeständigheten jämfört med obehandlad koppar i bil- och motor-miljöer.
• Denna konstruktion kombinerar flexibilitet (för att kunna följa rörelser och vibrationer mellan motor och chassi) med tillräcklig tvärsnittsarea för att hantera de typiska returströmmarna i fordonsystemen.

Tekniska data

• TVÄRSSNITT: 21,2 mm² — ger en balans mellan mekanisk flexibilitet och elektrisk bärförmåga.
• HÅLDIMENSIONER: 10,5 mm / 10,5 mm — används för bultmontage i båda ändar.
• LÄNGD: 600 mm (mätt som avstånd mellan mittpunkterna av hålen) — avgörande för korrekt passform och spänningsfri montering.
• MPN: 155.34.78 och GTIN: 4026736114688 är införda för identifiering och reservdelsmatchning.

Kompatibilitet och monteringsnoteringar

• Håldiametrarna på 10,5 mm kräver bultar eller gängstänger som passar detta hålmått; använd korrosionsbeständiga brickor och muttrar vid behov.
• Det angivna hålavståndet (600 mm) bör verifieras mot fordonets fästpunkter för att undvika felaktig spänning eller förkortning vid monteringen.
• Inspektera elektriska kontaktytor för lack, färg eller korrosion före montering för att säkerställa lågt övergångsmotstånd; rengör kontaktytorna vid behov.

Säkerhet och underhåll

• Kontrollera periodiskt bandets skick för tecken på brott, oxidskikt eller lösa förbindelser, särskilt efter långvarig vibrationspåverkan eller arbete i saltpåverkade förhållanden.
• Byt ut vid synliga skador eller vid förhöjt övergångsmotstånd mätt med testutrustning.

Anmärkningar

• Produktinformationen identifieras med MPN 155.34.78 och GTIN 4026736114688 för att underlätta reservdelsökning. Det finns ingen brandangivelse i de levererade uppgifterna.
• Uppgifterna om tvärsnitt, håldiametrar och hålavstånd är angivna exakt för användning vid reservdelsmatchning och installation.
