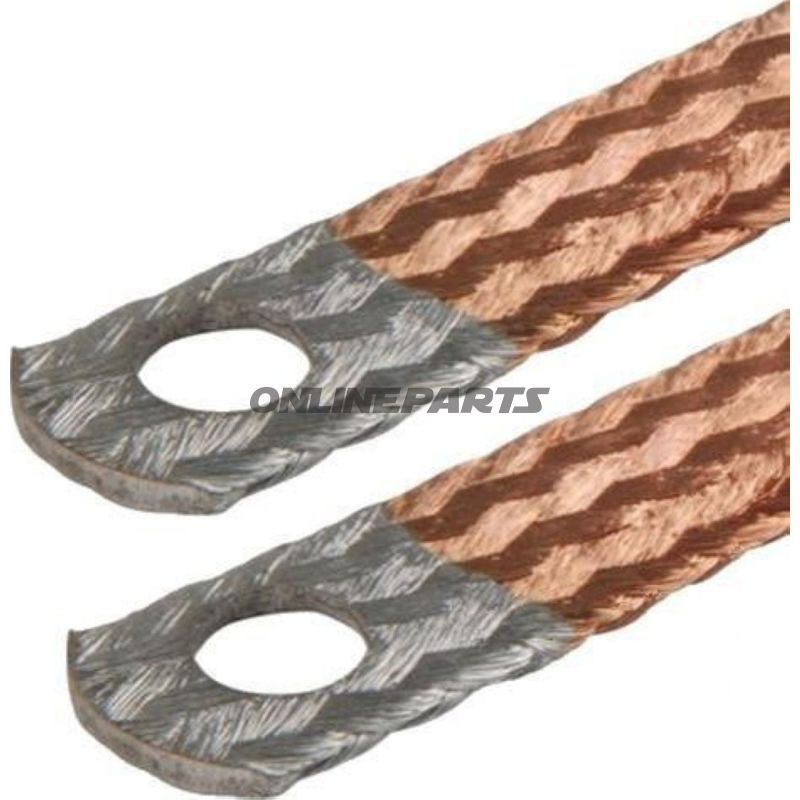

MOTORNS JORDBAND 400 MM

Motorjordband 400 mm för massaanslutning mellan motor och chassi

Produktbeskrivning

Detta motorjordband med längden 400 mm används för elektrisk massaanslutning mellan motor och chassi på motorcyklar och andra småfordon. Produkten motsvarar den välkända Herth+Buss‑utformningen och ger en flexibel, lågresistiv jordförbindelse som minskar risken för dåliga kontakter vid vibrationer och rörelse.

Funktion

• Jordbandet förbinder motorns masspunkt till chassit och säkerställer en stabil returledare för fordonets elektriska kretsar.
• Bandets flexibilitet minskar belastningen på förbindelsepunkter vid motorns rörelse och vibrationer.
• De tennpläterade ändarna med hål tillåter säker mekanisk fastsättning med bultar eller skruvar, vilket ger god elektrisk kontakt och korrosionsskydd vid kontaktytan.

Material och konstruktion

• Material: Kopparledare för god elektrisk ledningsförmåga.
• Håländar: Tennpläterade (tinkokta) håländar för förbättrat korrosionsmotstånd och bättre kontaktsmotstånd över tid.
• Tvärsnitt: 21,2 mm², valt för att upprätthålla låg resistans vid typiska motorcykelströmmar.
• Håldiametrar: 10,5 mm / 10,5 mm — båda ändar är tillverkade med samma diameter för standard bult-/skruvfäste.

Dimensioner

• Avstånd mellan hålens centrum (längd): 400 mm — detta är det monteringsavstånd som vanligtvis används vid många motorinstallationer.

Kompatibilitet och användning

Jordbandet är avsett för användning där en flexibel men robust massaanslutning mellan motor och chassi krävs. Det är lämpligt för motorcyklar, scootrar och mindre motoriserade fordon där tvärsnittet och håldiametrarna stämmer överens med monteringspunkterna. Mått och hålstorlek gör det kompatibelt med standardmonteringsbultar på många motorfabrikat.

Kvalitets- och identifikationsuppgifter

• MPN: 155.15.63 — tillverkarens reservdelsnummer anger denna specifika variant med 400 mm hålavstånd och 21,2 mm² tvärsnitt.
• GTIN: 4026736038601 — global handelsidentifiering, användbar vid sökning i reservdelskataloger och kontroll av kompatibilitet.
• Brand: Utformningen motsvarar Herth+Buss‑typiska lösningar; produktdata överensstämmer med deras motorjordbandsangivelser.

Tekniska fördelar

• Kopparledaren säkerställer hög ledningsförmåga och låg spänningsfall över förbindelsen.
• Tennpläterade håländar minskar risken för oxidation och förbättrar långtidshållbarheten i korrosiva miljöer.
• Standardiserade håldiametrar och 400 mm hålavstånd förenklar utbyte och eftermontering utan behov av anpassning.

Monteringsanvisning (kort)

• Rengör kontaktytor på både chassi och motor för säker elektrisk förbindelse.
• Använd lämpliga bultar/skruvar som passar 10,5 mm håldiameter och dra åt med korrekt moment enligt tillverkarens rekommendationer.
• Säkerställ att de tennpläterade ändarna har metall-till-metallkontakt utan färg eller rost emellan.

Observera

Uppgifterna om MPN (155.15.63) och GTIN (4026736038601) är inkluderade för entydig identifiering i reservdelskataloger. Material- och dimensionangivelser är tekniska specifikationer avsedda för mekaniker och yrkespersoner; kontrollera alltid måtten mot fordonets monteringspunkter före montering.
