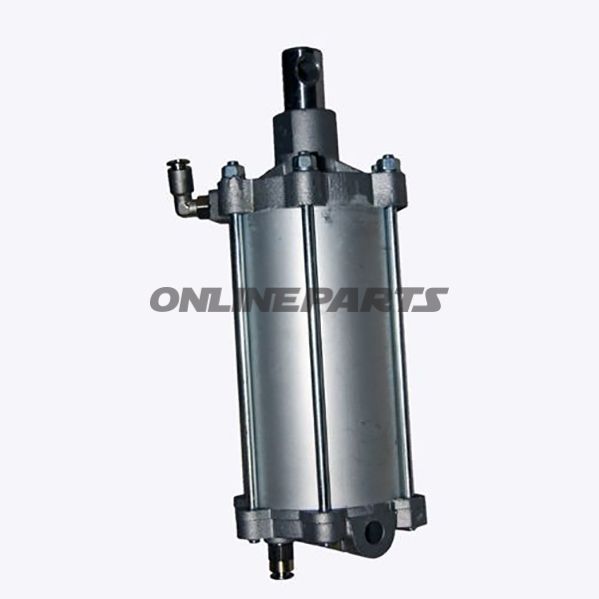

Kipp-cylinder (tilt/cylinder) för Hofmann Monty 3300 — reservdel

Beskrivning: Denna kipp-cylinder (tilt-/justeringscylinder) används på Hofmann Monty 3300 lyft- och tiltmekanism. Produkten motsvarar tidigare referens 4012089 och levereras med fabriksspecifik MPN 677.03.33. GTIN (8054081078344) är kopplat till varan och kan användas vid reservdelsuppslag och logistik.

Funktion: Cylindern används för att kontrollera kip-/tilt-rörelser i Monty 3300-utrustningen. Den omvandlar hydraulisk eller mekanisk input till en kontrollerad linjär rörelse och säkerställer exakt positionering av tilt-funktionen. Konstruktionen och dimensionerna gör den lämplig som ersättningskomponent i det ursprungliga Hofmann-systemet, där den ersätter eller matchar delarna angivna med varunr. 4024689 / 4012089.

• MPN: 677.03.33 (tillverkaren reservdelsnummer)
• GTIN: 8054081078344
• Ursprung / typ: Hofmann originaldel (kompatibel med Monty 3300)

Material och konstruktion: Cylinderns hus är tillverkat i stål, medan kolvstången och vissa inre komponenter är tillverkade i aluminium eller legeringar, där detta minskar vikt och friktion. Valet av stål för yttre delar ger nödvändig styrka och slitstyrka under belastning, medan aluminium används i rörliga delar för att förbättra respons och motverka korrosion i kombination med lämplig ytförädling.

Dimensioner och anslutning:

• Fästhål (monteringshål): Ø 10 mm — passar till fabriksmonterade bultar och upphängningspunkter på Monty 3300.
• Kolvstångsdiameter: Ø 20 mm — mått relevant för lager- och tätningstyper samt slitage vid upprepad rörelse.
• Längd: 230 mm — total längd från monteringsfläns till kolvspets i angiven referensläge.
• Bredd: 97 mm — tvärsnittsmått som är användbart vid bedömning av plats och frihet vid installation.

Tekniska egenskaper och praktisk betydelse: Måtten (Ø10 mm fästhål, Ø20 mm kolvstång, 230 mm längd) indikerar en cylinder avsedd för lätt till medelhög belastning, där precision och upprepad rörelse är viktigt. Stahlens styrka kombinerat med aluminiumets rörliga delar ger en balans mellan robusthet och rörelse-kvalitet. När man byter ut denna cylinder bör man kontrollera tätningar, kolvstångens yta och monteringsytor för korrekt funktion och tätning.

Kompatibilitet och reservdelsreferenser: Anges som Hofmann originaldel för Monty 3300. Tidigare artikelnummer/varianter: 4024689, 4012089. MPN 677.03.33 används i tekniska datablad och vid beställning för att säkerställa korrekt matchning.

Praktiska installations-tips (kort):

• Kontrollera frihet och montagepunkternas geometri mot fabriksmål innan montering.
• Undersök tätningsprofiler och smörjningspunkter vid demontering; byt slitdelar vid behov.
• Använd korrekta momentvärden på monteringsbultar och säkerställ att fästsuren är fri från deformation.

Observera: Informationen här härrör från tillverkarens reservdelsdata. GTIN och MPN är integrerade för entydig identifiering vid beställning och reservdelshantering.
