Invändig polhjulsavdragare, JMP multiverktyg 6-i-1 för motorcykelrotor

Produktbeskrivning

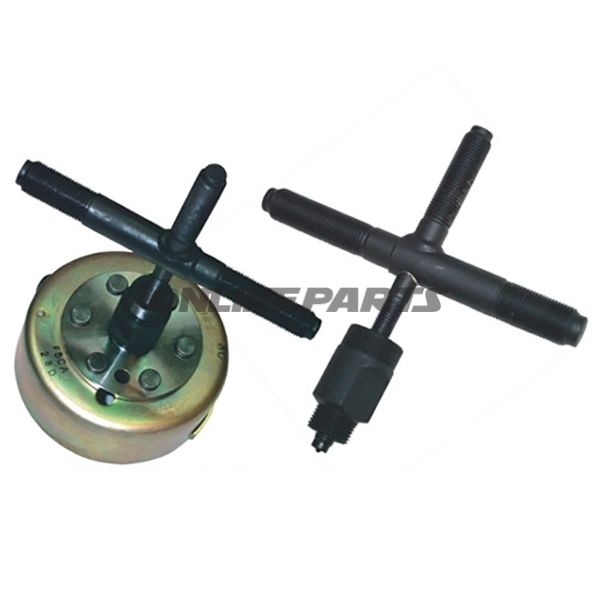

JMP polhjulsavdragare 6-i-1 är ett kompakt multiverktyg utformat för borttagning av invändiga polhjul/rotorer på motorcyklar. Verktyget är format som ett kors med sex olika gängstorlekar, så att det täcker en rad vanliga metriskgängade gängor på polhjulsbultar. Det används med insexnyckel/hex-stift i den centrala sexkantsförbindelsen som överför dragkraften till den invändiga gängan.

Funktion och användning

• Tar bort polhjul/rotor genom att skruva in den invändiga gänginsatsen i polhjulets gänga och applicera dragkraft via verktygets sexkantaxel.
• Praktiskt vid service, inspektion och utbyte av generatorrotor eller magnetrotor på till exempel scooter-, motocross- och gatmotorcyklar.
• Kan användas med handverktyg (insexnyckel/hex-axel) eller med hylsnyckel, beroende på arbetsförhållanden.

Gängstorlekar och riktningar

• M10 x 1,25 mm – högergänga
• M14 x 1,5 mm – högergänga
• M16 x 1,5 mm – högergänga
• M18 x 1,5 mm – högergänga
• M24 x 1,0 mm – högergänga
• M27 x 1,0 mm – vänstergänga

Materialval och egenskaper

Verktyget från JMP är tillverkat av härdat metall lämplig för mekanisk belastning vid uppdragning av polhjul. Den sexkantiga centrala förbindelsen (hexagon socket/drive) säkerställer stabil överföring av moment från handverktyg till spredd- eller dragfunktion utan att skada gänginsatserna vid korrekt användning. Materialvalet och värmebehandlingen är valda för att motstå den torsion och upprepade belastningar som uppstår vid demontering av roterande delar.

Kompatibilitet och begränsningar

• Designad för invändiga gängor i rotor/polhjul; inte lämplig för extern dragkonstruktion utan lämpliga adaptrar.
• Täcker ett brett urval av metrisk standardgängor, men bör kontrolleras mot tillverkarens specifikationer för den enskilda motorcykelmodellen, särskilt på nyare eller specialbyggda motorer.
• Vänstergänga (M27 x 1,0) beaktas där rotorens gänga är motsatt konventionell riktning.

Tekniska data

Identifiering

Detta verktyg är från märket JMP, artikelnummer (MPN) 722.05.28 och registrerat under GTIN 4043981023978. Informationen kan användas för att kontrollera kompatibilitet och säkerställa korrekt reservdelsval vid inköp eller vid referenser i servicejournal.

Anmärkningar om användning

• Kontrollera gängtyp och -riktning på det konkreta polhjulet innan montering av gänginsatsen för att undvika korsskador.
• Använd korrekt storleksverktyg för att applicera dragmoment; undvik överdrivet moment som kan skada gängor eller rotor.
• Rengör gängorna från smuts och korrosion innan användning för att säkerställa korrekt ingrepp och minska risken för fastsittande delar.
