Monteringsanordning AL-KO 90S / 3 Montering överst

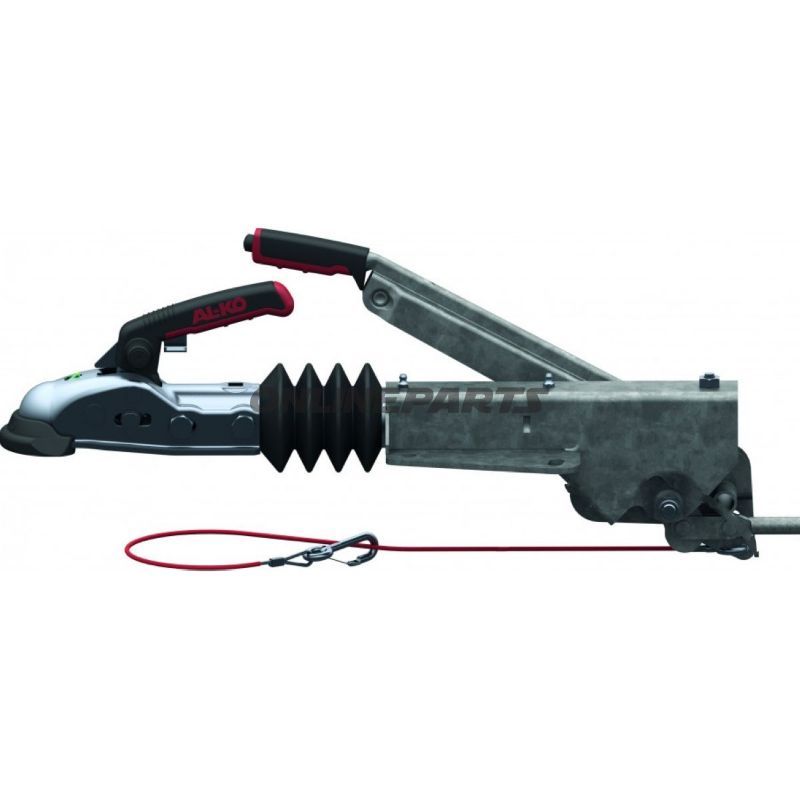

AL-KO bakaxelbroms V 90 S/3 för takmontering (tillbehör 700–1000 kg)

Produktfakta: Denna enhet är en bakaxelbroms (överloppanordning) AL-KO V 90 S/3 avsedd för takmontering på släpvagnschassin med totalvikt i intervallet 700–1000 kg. Produkten levereras av AL‑KO och är identifierad med MPN 338.03.58 och GTIN 1251911.

Funktion och användning

Bromsen fungerar genom att fordonets rörelse mot släpvagnens drag via kulkopplingen aktiverar en mekanisk kraftöverföring (överloppanordning), som bromsar släpvagnen proportionellt med dragfordonets bromsning. Denna version är konstruerad för installation ovanifrån (takmontering) och är avsedd att användas på släpvagnar i det angivna viktintervallet. Anordningen är konstruerad för att tåla en maximal dragstångslast (stödlast) på 75 kg vid parkerad eller frikopplad tiltändning.

Montering och flänsmått

• Monteringstyp: takmontering (installation ovanför).
• Kopplings typ: kulkopp (kulkoppling).
• Flänplåtens hålmått: främre 100 mm, bakre 135–180 mm, sidor 130 mm.
• Medföljer: användarmanual (monterings- och serviceinstruktion).

Material och konstruktion

AL‑KO tillverkar normalt sina bakaxelbromsar i stål med korrosionsskyddande yta. Den mekaniska konstruktionen innehåller slitstarka stålelement i växel- och bromsområde samt täta lager och tätningar som reducerar inträngning av smuts och fukt. Kulkopplingsdelen är vanligtvis värmebehandlad för att säkerställa dimensionsstabilitet och längre livslängd under belastning. Produkten levereras som en komplett enhet, färdig för montering enligt tillverkarens instruktion.

Kompatibilitet och reservedelar

AL‑KO V 90 S/3 är lämplig för små till medelstora släpvagnskonstruktioner med axel-/fjädringsuppsättning där takmontering är möjlig. Om denna enhet ska ersätta en tidigare modell, notera att den anges som ersättning för artikelnummer 249212. Kontrollera flänsmått och stöd­lastkrav på befintligt chassi innan utbyte för att säkerställa korrekt passform.

Säkerhet och underhåll

• Följ AL‑KO:s medföljande betjenings- och monteringsanvisning vid montering, justering och service.
• Kontrollera kontinuerligt korrosionsskydd, bultfästen och smörjning av rörliga delar.
• Dra åt och inspektera flangeförbindelser och kopplingsgränssnitt efter första körningen och periodiskt därefter.

Obs: Uppgifterna ovan baseras på tillverkarens tekniska karakteristika för AL‑KO V 90 S/3 (MPN 338.03.58, GTIN 1251911). Kontrollera mått och belastningskrav mot din trailer innan beställning och montering.
