Monitor 7 Universal 16:9 / 4:3 med ledlinjer

7" universell monitor för 16:9 och 4:3-visning med ledgångar — för fordons- och förarsassistanssystem

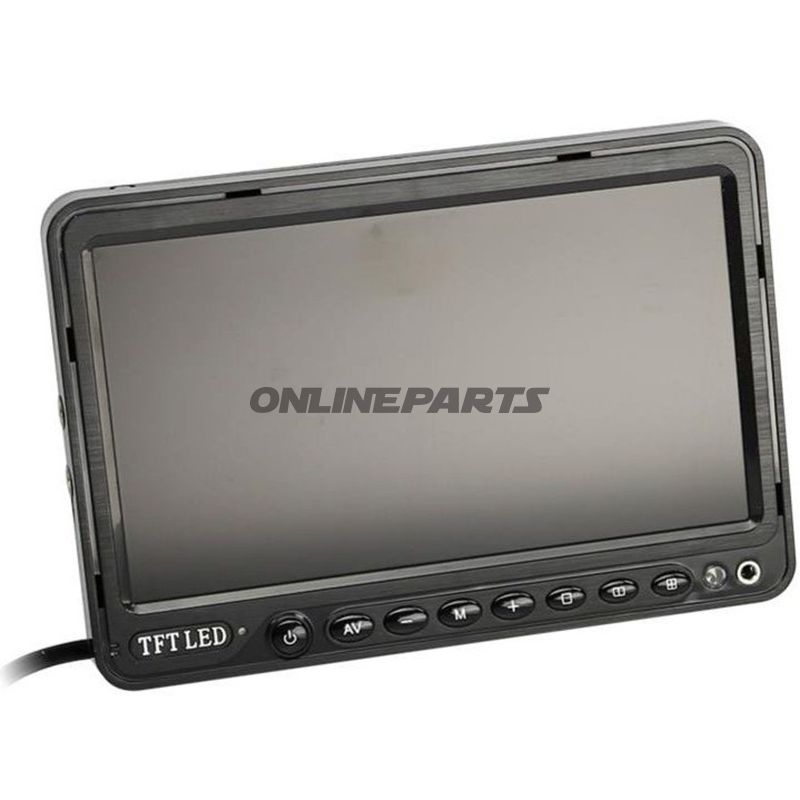

Denna 7" universella skärm från ACV (GTIN: 4026724318371, MPN: 194.06.52) är avsedd att användas som förardisplay i bilar och som skärm för bakkamera, backspegel- eller multifamera-uppsättningar. Skärmen hanterar både 16:9 och 4:3 bildformat och erbjuder funktioner riktade mot praktisk, daglig användning i fordon: inbyggda ledlinjer, speglingsfunktion, automatisk aktivering via trigger och möjlighet till manuell styrning med medföljande fjärrkontroll.

Funktion och användning

• Visning av videosignaler från upp till tre källor (1 kameraingång på RFK och 2 AV-ingångar), vilket gör enheten lämplig för kombinerade kamerasystem (t.ex. bakkamera + front-/sideskamera).
• Ledlinjer kan hjälpa vid parkering och manövrering; speglingsfunktionen gör det möjligt att anpassa bildens orientering i förhållande till monteringsplaceringen.
• Triggeringång gör det möjligt att aktivera skärmen automatiskt (t.ex. vid backväxel), vilket minskar behovet av manuell betjäning i dagligt bruk.

Material och mekanisk konstruktion

• Fram- och hölje i tålig plast för låg vikt och enkel rengöring.
• Medföljande botten/stativ och metallhållare för stabil montering; levereras med monteringsadapter till nackstödshäng, som möjliggör installation i bilens nackstöd eller fasta fästen.
• Färg: svart — utformad för att matcha standardinnehåll i bilar utan onödig synlighet.

Tekniska egenskaper

• Skärmstorlek: 7 tum.
• Upplösning: 800 × 480 pixlar (RGB) — tillräcklig för tydliga visuella referenser från kamerasignaler, inte för finhördes videoredigering.
• TV-system: stöder PAL och NTSC, vilket gör enheten kompatibel med ett brett utbud av kameror och källsystem.
• Strömförsörjning: 12 V DC, standard för de flesta fordonsinstallationer.
• Fysiska mått: 176 × 123 × 27 mm (L × B × H) — kompakt profil som underlättar placering i dash, nackstöd eller konsol.
• Tre videoingångar (1 RFK + 2 AV) ger möjlighet till flera samtidiga källor eller prioriterat växling mellan kameror.

Praktiska anteckningar för installatörer och mekaniker

• Anslutning: 12 V DC-ström och RCA/AV-kablar till videoingångar; se till korrekt jordförbindelse för att undvika störningar i video.
• Triggerfunktionen kräver korrekt kablage till väljare/växel- eller ryggegensignal för att fungera som automatisk på/av.
• Monteringsadaptern för nackstöd är avsedd för standardstorlekar; vid icke-standard monteringspunkter kan extra beslag eller bearbetning vara nödvändig.
• Användning av solskydd reducerar reflexer under starkt solljus och förbättrar läsbarheten i direkt ljus.

Kompatibilitet och användningsområden

• Lämplig för installation i personbilar, skåpbilar och specialfordon med 12 V elektriskt system.
• Stöder både PAL- och NTSC-baseradekameror, vilket förenklar integration med eftermarknadskameror och fabrikstillverkade system.
• Kan användas som fristående förarskärm, nackstödsmonitor eller dashboarddisplay beroende på monteringsval och kabeldragning.

ACV:s modell 194.06.52 (GTIN 4026724318371) är utformad för yrkesbruk där funktionalitet, robusthet och enkel integration är viktigt. Materialval och elektriska specifikationer är anpassade till fordonsmiljöer, och enheten innehåller praktiska funktioner som styrning via trigger och spegling, vilka ofta efterfrågas vid installationsuppgifter.
