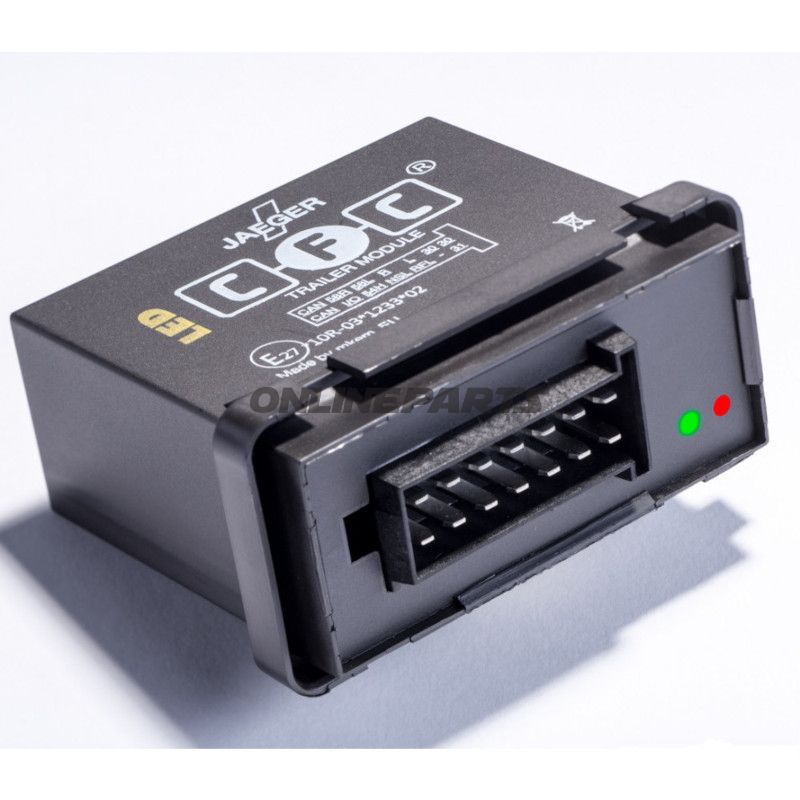

MODUL LED-CFC ZUGV

LED-modul för dragkopplingsstyrning (Modul LED-CFC ZUGV)

Produkt: LED-modul för styrning av dragkoppling / dragkopplingsenhet. Detta modul levereras av Jaeger och är identifierat med MPN 335.05.96 och GTIN 4250060569146.

Modulen, som Jaeger benämner "MODUL LED-CFC ZUGVORDNING" (tyska: Modul LED-CFC Zugvorrichtung), är en elektronisk enhet avsedd för integration i fordonets dragkopplingsstyrning. Det används vanligtvis i system där visuell signalering eller elektronisk indikation av dragkopplingens tillstånd är nödvändig, t.ex. för diagnostik, felindikering eller som en del av en styrnings- / övervakningskrets.

• Funktion: Levererar LED-baserad indikation till dragkopplingsstyrningen. Modulen omvandlar elektroniska signaler från styrsignalen till synliga LED-signaler, som tydligt visar status eller fel tillstånd i dragkopplingssystemet.
• Användningsområde: Monteras i elektriska styrkretsar för släpvagns-/dragstyrning på motorcyklar, bilar eller lätta kommersiella fordon där Jaeger-kompatibla system används. Lämplig för mekaniker och tekniker som arbetar med fordonets drag-/släpvagnsfunktioner.
• Kompatibilitet: Designad för att integreras i Jaeger-system med motsvarande gränssnitt. Kontrollera alltid elektriska kopplingsdiagram och fysisk monteringsplats hos fordonstillverkaren eller servicehandboken för att säkerställa korrekt anslutning och funktion.

Material och uppbyggnad

• Huset är utfört i icke-korrosivt plast eller plastkomposit avsedd för elektroniska moduler i fordon. Materialvalet ger god elektrisk isolation och skyddar komponenterna mot damm och allmän fukt.
• Inre komponenter omfattar LED-dioder och standard elektroniska kretskomponenter (motstånd, kondensatorer, eventuella transientskyddselement). Dessa är dimensionerade för bilbatterimiljöer (typiskt 12 V-system), men verifiera alltid nominella spänningar och strömkrav vid installation.
• Elektriska anslutningar är utförda som standardstift eller kabelterminaler beroende på modultyp; kontaktprofilen ska matchas med fordonets ledningsnät eller adaptrar.

Tekniska fördelar

• Sätter visuell statusindikering nära styrsystemet, vilket förenklar felsökning och verifiering av funktion vid montering eller service.
• LED-teknik ger lågt energibehov och lång livslängd jämfört med traditionella indikatorlösningar.
• Kompakt formfaktor gör modulens placering enkel i tillgängliga områden utan omfattande ombyggnad av befintliga installationer.

Installation och underhåll

• Följ tillverkarens elektriska schema och monteringsanvisningar. Felaktig anslutning kan leda till funktionsfel eller skada både modulen och fordonets styrsystem.
• Kontrollera anslutningar för korrosion och fastsättning vid periodisk översyn. Byt modul vid synligt skadad eller vid konstaterat funktionsfel.
• Vid feldiagnostik kan LED-indikationen ge direkt information om signalnivåer; använd multimeter eller diagnostikutrustning i enlighet med verkstadens rutiner.

Identifikation: Produkten ingår i Jaegers sortiment under MPN 335.05.96 och kan entydigt identifieras med GTIN 4250060569146. Ange dessa nummer vid förfrågan eller beställning för att säkerställa korrekt variant och kompatibilitet.

Obs: Denna beskrivning täcker modulens funktion, material och användningsområden. Specifika elektriska data (spänning, strömförbrukning, pinout) bör verifieras i teknisk dokumentation eller genom att kontakta Jaeger, eftersom sådana detaljer kan variera mellan varianter eller revisionsnummer.
