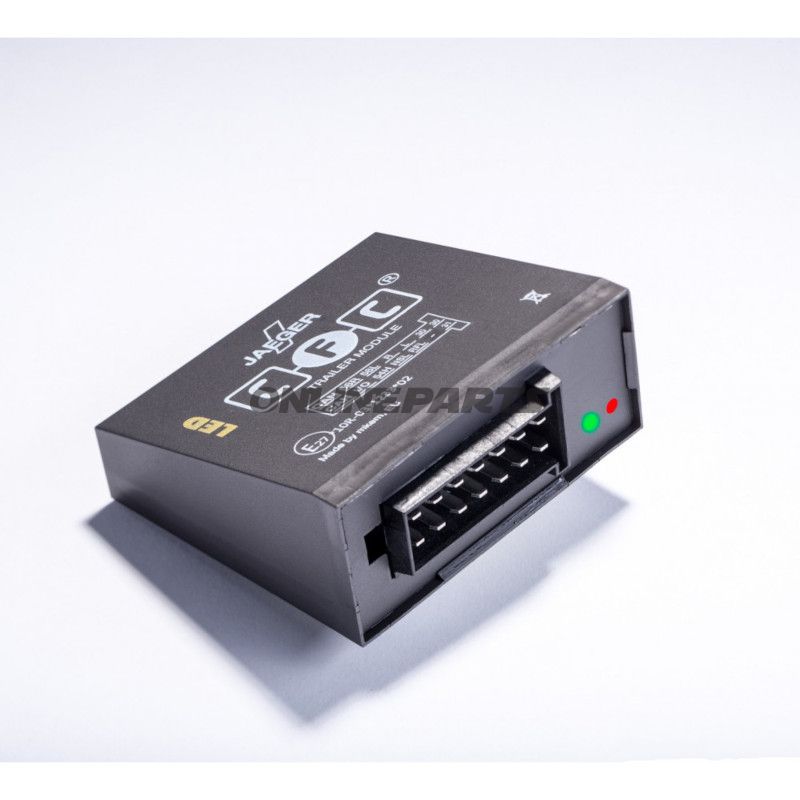

Styreenhed til anhængertræk — Jaeger MODULE LED‑CFC (JaegerCANtrolLED)
Denna styrenhet från Jaeger (JAEGER automotive GmbH) är utformad för att fungera som gränssnitt mellan bilens CAN-bus och släpets elektriska system. Modellnamnet MODULE LED‑CFC, även känt som JaegerCANtrolLED (MPN: 335.05.94, GTIN/EAN: 4250060568712), konverterar digitala fordons-signaler till de analoga signaler som ett släp förväntar sig, och levererar samtidigt diagnostisk feedback via inbyggd LED.
Funktion och användning
Modulen säkerställer korrekt tolkning av blinkers-, bakljus- och andra signaler från moderna bilars elektroniska styrning. Den är avsedd för både 7- och 13-polig anslutning och monteras direkt i bilens släputgång (ISO-kontakt). För att säkerställa stabil strömförsörjning kopplas modulen även till batteriets plus (kontakt 30). Under drift anger LED-indikatorn systemets status, vilket förenklar felsökning vid installation och service.
LED-diagnostik (visuell status)
- Grön LED: Ingen släpvagn ansluten
- Grön blinkande LED: Släpvagn ansluten
- Röd LED: Kommunikationsfel på CAN-bus
Material och byggnad
Produkten är tillverkad av JAEGER automotive GmbH enligt standarder som används inom fordons-elektronik. Huset och anslutningsmodulen är utförda med material och kontakter som är lämpliga för fordonsbruk, avsedda att motstå normala vibrationer, temperaturvariationer och den elektriska belastning som uppstår vid släpvagnsdrift. Konstruktionen följer praxis för OE-liknande komponenter utan överdrivna påståenden om livslängd.
Kompatibilitet och installation
- Kompatibel med bilar med CAN-bus (Controller Area Network).
- Stödjer både 7- och 13-polig släp-anslutning via ISO-kontakt.
- Plug-and-play montering i många nyare personbilar, men vissa bilmodeller kan kräva aktivering eller godkännande i bilens service-/diagnostikgränssnitt efter montering.
- Direkt anslutning till batteriets plus (klemme 30) rekommenderas för stabil försörjning.
Tekniska fördelar (praktiskt för mekaniker och verkstäder)
- Konvertering av digitala CAN-signaler till analoga släp-signaler utan extra reläer.
- Inbyggd, tydlig LED-diagnos som minskar tid för felsökning vid installation.
- Designad för att minimera felrapportering i bilens elektroniska system vid korrekt installation.
- Direkt ersättning för tidigare JAEGER-artikel 52029603, vilket förenklar utbyte i befintliga installationer.
Producent och identifikation
Modulen är tillverkad av JAEGER automotive GmbH, en tysk producent med erfarenhet inom fordons-elektronik och släp-integration. Produktens MPN är 335.05.94 och GTIN/EAN är 4250060568712. Internt lager-/SKU-referens kan vara 335.05.94, vilket bör användas vid identifiering och beställning.
Bemärkningar vid montering
- Kontrollera alltid nödvändig aktivering i bilens styrenheter efter montering på modeller med avancerad elektronik.
- Se till korrekt anslutning till klemme 30 för att undvika spänningsinstabilitet vid belastning.
- Även om modulen är plug-and-play i många fall, kan fordonstillverkarens anvisningar och servicebulletiner innehålla relevanta försiktighetsmått för just den modell som arbetas på.
Om ytterligare tekniska data eller monteringsvägledning behövs rekommenderas att konsultera JAEGERs dokumentation eller bilfabrikantens instruktioner för släpintegration.
