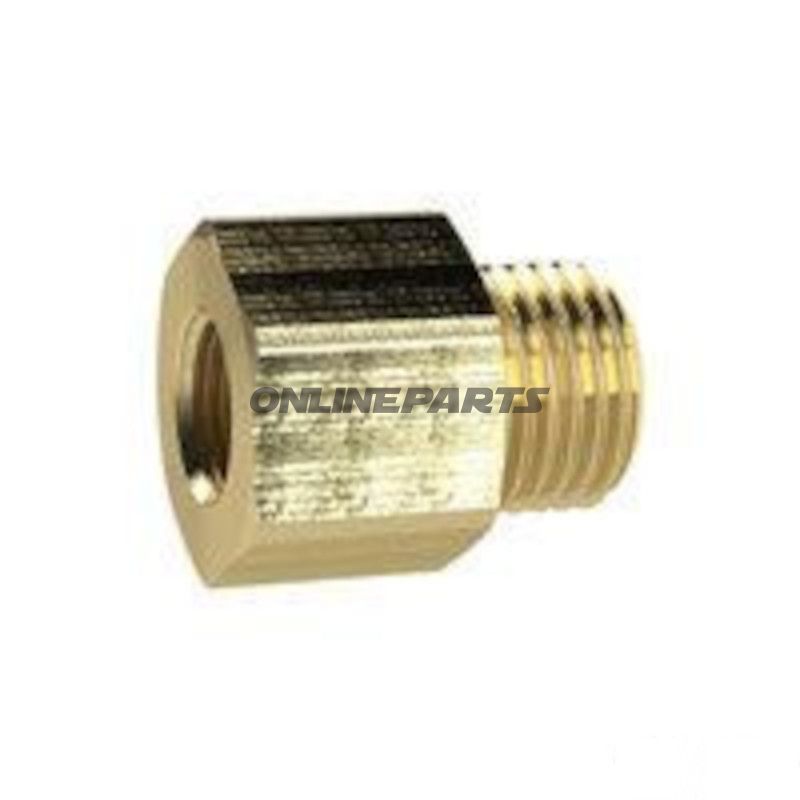

MINSKNING G1I-G3/4A MS251L341

Reducersnippel i mässing för röranslutning (G 1 innen – G 3/4 ut)

Produkt: Reducering G1I–G3/4A (Riegler, artikelnummer MPN 656.05.38). Denna kompakta reduktionsnippel i mässing används för att ansluta rör eller kopplingar med invändigt G 1" gänga till förbindelser med utvändigt G 3/4".

Funktion och användning

• Reducerar gängstorlek från G 1" invändigt till G 3/4" utvändigt, vilket möjliggör sammankoppling av komponenter med olika gängstandard.
• Lämplig för installation i rörledningar, armaturer eller komponenter där en övergång mellan dessa två standarder är nödvändig.
• Kan användas i både fasta installationer och vid service/underhåll av hydraulik-, pneumatik- eller vätskeförande system, förutsatt att mediet är kompatibelt med mässing.

Material och konstruktion

• Material: Mässing. Mässing kombinerar god mekanisk styrka med korrosionsbeständighet i många vanliga medier och är därför vanligt förekommande för röranslutningar.
• Ytbeläggning: Maskinbearbetad och skruvad (skruvmontering) för exakt passform och tät sammanfogning.
• Nyckelvidd: SW 36 mm (rekommenderad moment och användning med korrekt skiftnyckel för att undvika överdrag).

Dimensioner och gängor

• Invändigt gänga: G 1" (BSP invändig).
• Utvändigt gänga: G 3/4" (BSP utvändig).
• Designad för röranslutning; kontrollera tätning (packning/tätningsmedel) i förhållande till tillämpningen och mediet.

Kompatibilitet och användningsöverväganden

• Användaren bör säkerställa att mässing är kompatibelt med anläggningens medium (vatten, luft, vissa vätskor). Mässing kan reagera med aggressiva kemikalier eller ammoniakmiljöer.
• Vid hydraulik eller högtryckssystem bör korrekt tryckklassificering och tätningsteknik tillämpas; denna nippel är en mekanisk övergång och kräver lämplig bedömning i förhållande till systemets tryck och temperatur.
• Vid sammanfogningar med olika metaller rekommenderas kontroll av galvanisk korrosion och eventuellt användande av isoleringsåtgärder.

Identifikation

• Varumärke: Riegler – produkten levereras under Riegler-märket och är identifierad som en mässingsreducering.
• MPN (tillverkarens artikelnummer): 656.05.38.
• GTIN: Ej angivet.

Tekniska anmärkningar för montören

• Monteras med lämplamt moment på SW 36 mm för att säkerställa täthet utan att skada gängor eller mässingsdelar.
• Använd lämpligt tätmaterial (t.ex. gängtejp eller tätningsmedel) enligt installationskrav och mediets egenskaper.
• Vid underhåll, kontrollera att gängor och tätningsytor är fria från skador eller förorening innan ommontering.

Denna reduktionsnippel (Riegler, MPN 656.05.38) är utformad för att ge en exakt mekanisk övergång mellan G 1" och G 3/4" gängor i rör- och kopplingssystem, tillverkad i mässing för god hanterbarhet och korrosionsbeständighet i vanliga tillämpningar.
