Mini Relay 70A 12V4-Pole

Slutande relä 70 A, 12 V — 4-poligt shuntrelä för fordonsinstallationer

Beskrivning: Detta 4-poliga slutande relä (shuntrelä) med MPN 108.23.87 och GTIN 4026736058524 är ett standard 12 V-relä avsett att stänga strömkretsen mellan strömkälla och elektriska förbrukare. Reläet används typiskt för strålkastare, extraljus, horn, värmare, fläktar, motorer för rutor, luftkonditionering och tändningsrelaterade kretsar.

Funktion och användning:

• Reläets primära funktion är att fungera som en elektrisk kontaktanordning som stänger strömkretsen (slutandefunktion) och leder upp till 70 A belastning vid 12 V.
• Genom att använda reläets kontakter kan styrströmmen till känsliga kontakter eller brytare hållas låg, medan den höga belastningsströmmen leds direkt genom reläets belastningskontakter.
• Lämpligt för externa ljusgrupper, horn, värme- och ventilationsmotorer samt andra högströmsförbrukare i motorcyklar och bilar.

Material och konstruktion:

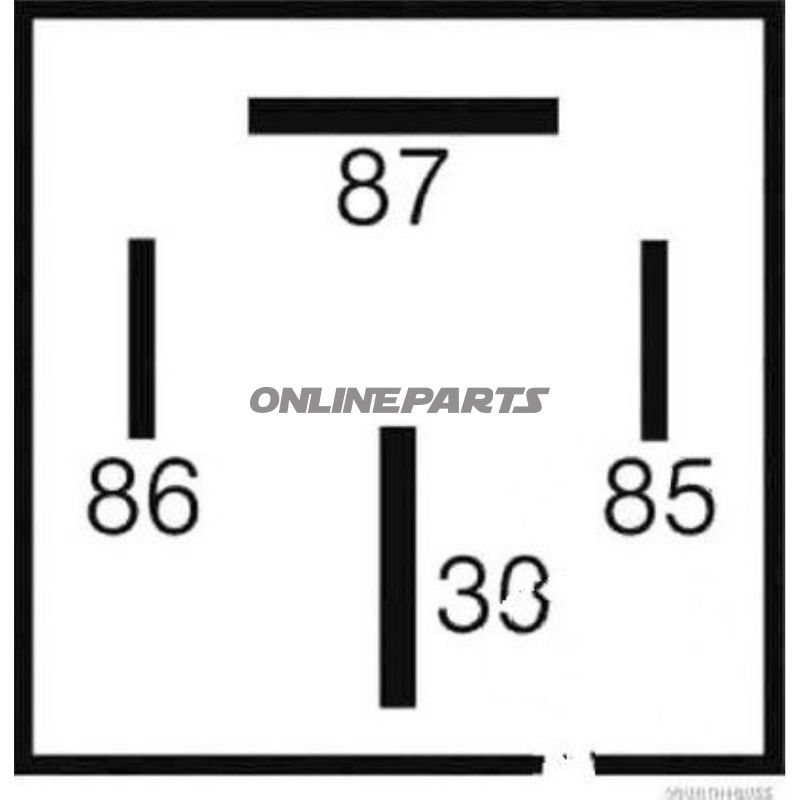

• 4-poligt relähus med standardflatskoanslutningar (två 6,3 mm och två 9,5 mm för terminalerna 30 och 87), levererat med en mini-relähållare för montering.
• Inbyggt parallellmotstånd för spolen, vilket förbättrar släckningskarakteristiken och minskar brus/spikar i styrkretsen.
• Konstruktionen är kompakt (mått: 26,5 x 25 x 26,5 mm), designad för att kunna monteras i trånga utrymmen i motorrum eller under säte där platsen är begränsad.
• Kontaktmaterial och intern ledningsföring är dimensionerade för att kontinuerligt hantera belastningar upp till 70 A, förutsatt korrekt installation med lämpliga kabeltvärsnitt och säkring.

Tekniska data (utdrag):

• Spänning: 12 V
• Antal poler: 4
• Kontaktfunktion: Slutande (closing)
• Belastningskapacitet: 70 A
• Med hållare: Ja (mini-relähållare medföljer)
• Fysiska mått: 26,5 x 25 x 26,5 mm

Kompatibilitet och installation:

• Passar där ett 4-poligt 12 V slutande relä med B-kontakt (Plug-id: B) normalt används. Kontrollera stiftuppsättning och fysiska mått vid ersättning för att säkerställa kompatibilitet.
• Använd lämpligt kabeltvärsnitt och säkring enligt aktuell belastning; vid 70 A rekommenderas tjocka kablar och en säkring nära batteriets pluspol för att begränsa risken vid kortslutning.
• Montera relähållaren på ett vibrationsdämpat och jämnt underlag, och säkerställ god elektrisk jordförbindelse för att undvika spänningsfall och värmeutveckling.

Säkerhet och underhåll:

• Kontrollera regelbundet kontaktpunkter och stickkontakter för korrosion och säkerställ fasta förbindelser.
• Vid upprepade fel eller överhettning bör relä och tillhörande kablage kontrolleras för för höga strömmar eller dåliga förbindelser.

Identifiering: Produktens MPN är 108.23.87 och GTIN 4026736058524, vilket kan användas för nummerbaserad sökning och verifiering vid reservdelsbyte.

Reläet levereras utan ytterligare angivet förpackningsantal; vid köp bör man bekräfta levererad mängd med återförsäljaren.
