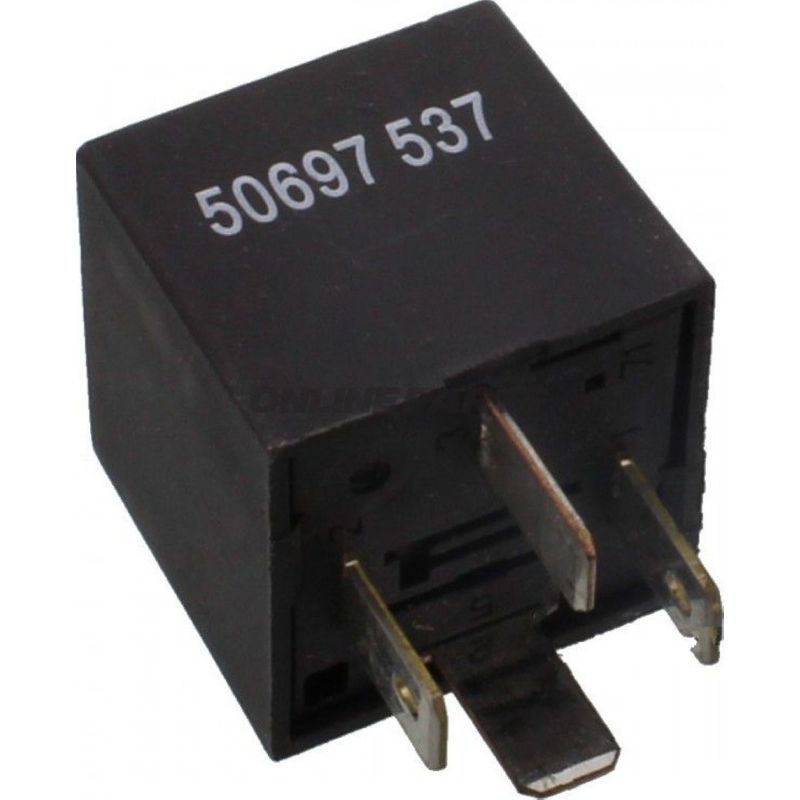

Mini Relay 12V4 Pole

Arbetsrelä (4-poligt, 12 V) för lampor, horn och elektriska förbrukare

Produkt: Arbetsrelä ID MQ 1084623 (MPN: 108.02.74, GTIN: 4026736058708). Detta minirelä är ett 4-poligt 12 V arbetsrelä med hållare och flatstiftsanslutningar, utformat för att sluta kretsen mellan strömkälla och elektriska förbrukare i fordon.

Funktion

• Reläet fungerar som en elektrisk kontakt som styrs av en lågströmssignal (spole) och sluter en högströmskrets till en last.
• Användningsområden inkluderar strålkastare, extraljus, horn, värmare, fläktar, motorer för fönsterhissar, klimatanläggningar och tändsystem.
• Inbyggt parallellmotstånd för spolen hjälper till att stabilisera spolströmmen och kan minska oönskade transienter vid frånkoppling.

Material och konstruktion

• Kapsling och kontakter: typiskt tillverkade i metall och teknisk plast för att uppnå elektrisk isolering och mekanisk hållbarhet under fordonsförhållanden. Konstruerat för normal fordonsdrift utan angivna extrema miljöspecifikationer.
• Anslutningar: 4 flatstift (6,3 mm) för snabb och standardiserad montering i kabelnätet.
• Medföljande hållare (monteringshållare): ger mekanisk fixering och förenklar byte och service.

Tekniska egenskaper

• Märkspänning: 12 V
• Antal poler: 4
• Kontaktfunktion: slutande kontakt
• Bärförmåga (load capacity): 40 A
• Ingår hållare: ja

Installation och kompatibilitet

• Plug-id: B – kontroll av kontakttyp rekommenderas före byte för att säkerställa fysisk och elektrisk kompatibilitet med befintligt kabelnät.
• Reläet levereras utan säkringshållare/säkring; om installationen kräver säkring i kretsen ska lämplig säkring och säkringsplacering etableras separat enligt fordonets elektriska design och gällande säkerhetspraxis.
• Lämpligt som ersättningsrelä i många original- och eftermarknadssystem som använder 4-poliga 6,3 mm flatstift, men kontrollera belastningskrav, kontakttyp och mekaniskt utrymme vid montering.

Praktiska fördelar för mekaniker

• Standard 6,3 mm flatstift gör det enkelt att ansluta och byta utan specialverktyg.
• Medföljande hållare förenklar fastsättning och byte i trånga elutrymmen.
• 40 A bärförmåga täcker många vanliga förbrukare som strålkastare och fläktar, men vid kontinuerligt höga belastningar bör kretsen bedömas och dimensioneras korrekt.

Anmärkningar

• Ingen säkring medföljer i reläets hållare; säkring måste läggas till enligt systemkrav.
• Varumärkesinformation är inte angiven i produktdata; MPN 108.02.74 och GTIN 4026736058708 kan användas för att säkerställa korrekt reservdelsidentifiering vid beställning och matchning mot tillverkarens databaser.

Tekniska data (kort)
