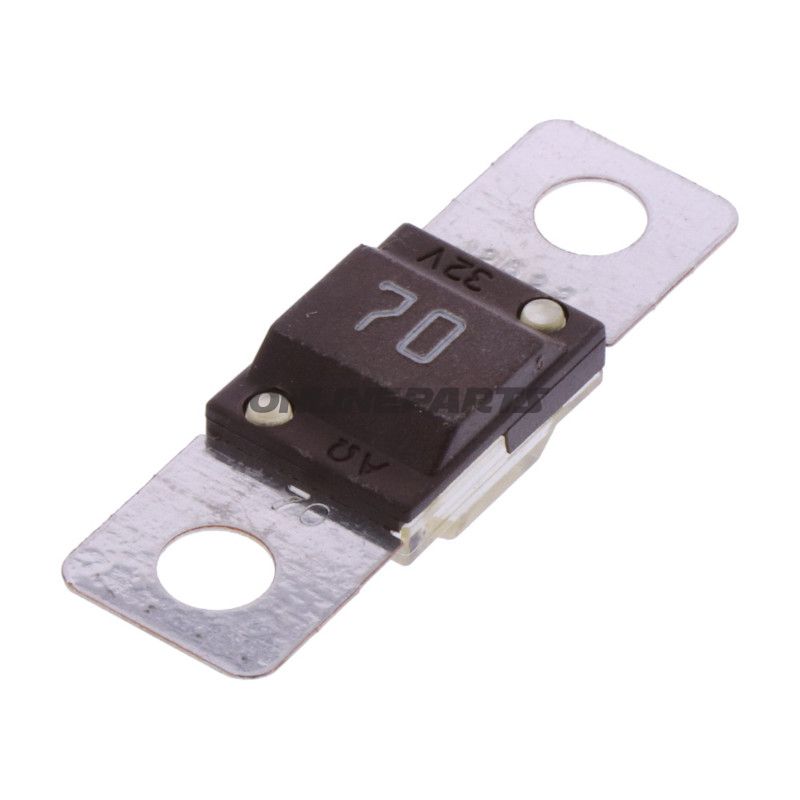

Midi-säkring 70A JMP brun paket med 5 stycken

Midi-säkring 70 A (bolt‑down) för 12/24 V-system — JMP (paket med 5)

Produktöversikt: Denna bolt‑down midi‑säkring från JMP (MPN: 149.01.47, GTIN: 4043981410822) är en mekaniskt monterad säkring för fordons- och marintekniska applikationer med nominell 70 ampere och upp till 32 V. Den är utformad för montage med skruv/bult och ger tydlig visuell inspektion av säkringselementet via ett delvis genomskinligt hölje.

• Funktion: Säkringen skyddar ledningsnät och komponenter genom att bryta kretsen vid överström över den angivna strömmen (70 A). Bolt‑down‑designen säkerställer låg övergångsmotstånd och tillförlitlig elektrisk anslutning i applikationer med höga strömmar.
• Montering: Boltmontering med bultavstånd 30 mm. Hålens diameter 5,5 mm (gänga M5). Rekommenderat åtdragningsmoment: 4,5 Nm ± 1 Nm.
• Användningsområde: Lämplig för motorcyklar, mindre fordon, båtar och specialfordon där en MIDI‑säkring är lämplig för systemströmmar omkring 70 A och spänningar upp till 32 V.

Material och konstruktion: Höljet är utfört i PA66 och PSU för kemisk resistens och mekanisk stabilitet vid temperaturpåverkan. Den ena sidan av höljet är genomskinlig för visuell inspektion av säkringstråden. Kontakter och ledande element är tillverkade i tinnbelagt koppar för god elektrisk ledningsförmåga och förbättrad korrosionsskydd i aggressiva miljöer.

Tekniska data (utvalda):

• Typ: Bolt Down Fuse, kategori Midi
• Dimensioner: 42 x 12 mm
• Nominell spänning: upp till 32 V
• Nominell ström: 70 A
• Bultavstånd: 30 mm
• Håldiameter: 5,5 mm (gänga M5)
• Automatisk: Nej (inte självåterställande)

Kompatibilitet och praktiska hänsyn: Midi‑formatet kräver utrymme för boltmontering med 30 mm centrumavstånd. Kontrollera monteringsutrymme och säkringshållarens storlek i befintliga installationsplatser. Den tinnbelagda kopparnoden minskar kontaktningsmotstånd och minskar värmeuppbyggnad vid långa driftstider nära maksimal belastning.

Säkerhet och standarder: Produkten är utförd i enlighet med relevanta industriella krav för bolt‑down midi‑säkringar (angivet som ISO 8820‑5 i tillverkarens specifikationer). Använd korrekta åtdragningsmoment för att undvika lösa förbindelser eller skada på höljet och gängan.

Varumärke och identifikation: JMP levererar denna midi‑säkring under artikelnumret 149.01.47 (MPN) och globalt handelskod GTIN 4043981410822. Dessa referenser kan användas vid inköp, reservdelidentifiering och dokumentation av elektrisk utrustning.

Paketstorlek: Produkten levereras i en förpackning med fem enheter — var uppmärksam på detta vid planering av reservdelslager.

Obs: Säkningen är inte självåterställande. För tillämpningar med frekventa överströmmar eller elektronisk överströmsskydd bör funktionen och de krävda egenskaperna bedömas i förhållande till systemets krav.
