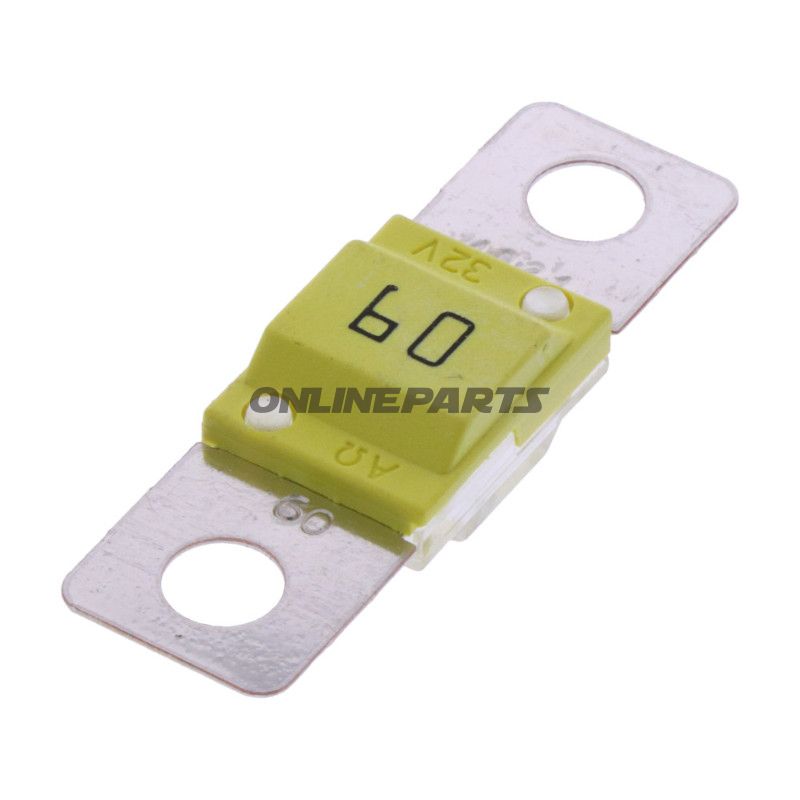

Midi-säkring 60A JMP gul paket med 5 stycken

Midi-säkringsblock 60 A (gult) för fordon- och batterikretsar

Produktöversikt: Denna midi-säkring från JMP (MPN: 149.01.46, GTIN: 4043981410815) är en 60 A säkring med skruv-/bultfäste design, avsedd att skydda lågeffektskretser upp till 32 V. Den levereras i en förpackning med fem enheter och är tillverkad med material och mått som följer ISO 8820-5 specifikationer för MIDI-säkringar.

Funktion och användning:

• Sågningens primära funktion är överspännings- eller överströmskydd i elektriska system, vanligt i motorcyklar, veteranfordon, mindre fordoninstallations- och batteri-/fördelningslådor där det behövs en bult- eller skruvanslutning.
• Bult-Down design ger en lågimpedant, mekaniskt robust anslutning som tål vibrationer och högre strömmer bättre än vissa kontakterbaserade säkringar.
• Genomskinligt hus på ena sidan möjliggör visuell inspektion av säkringselementet utan demontering.

Material och konstruktion:

• Husmaterial: PA66 (polyamid 66) och PSU (polysulfon). Dessa plastsorter är valda för kemisk resistens samt stabilitet vid driftstemperatur och mekanisk belastning.
• Elektriska kontakter: försörjningskontakter av tinnbelagt koppar för god ledningsförmåga och korrosionsskydd.
• Färg: gul (färkodning motsvarar 60 A i många standarder och underlättar snabb identifiering).

Tekniska data och mått:

• Strömstyrka: 60 A
• Spänningsklassificering: upp till 32 V DC
• Dimensioner: ca 42 x 12 mm
• Bultsavstånd (hålavstånd): 30 mm
• Hål-diameter / bultgenomföring: ca 5,5 mm (gäng M5 för skruvanslutning)
• Önskat monteringsmoment: 4,5 Nm ± 1 Nm
• Standard: ISO 8820-5 (MIDI-säkringar)
• Typbeteckning: Bolt Down Fuse, Midi

Fördelar med designen (praktiskt för mekaniker):

• Bolt-down lösning ger säker mekanisk och elektrisk kontakt i applikationer med vibration och hög ström.
• Genomskinligt fönster möjliggör snabb visuell kontroll vid underhållsbesiktning.
• Konstruktion med PA66/PSU och tinnbelagt koppar minskar risk för korrosion och kontaktförlust över tid.

Kompatibilitet och monteringsanteckningar:

• Passar i hållar- och anknytningskonfigurationer för MIDI-säkringar med 30 mm hålavstånd och M5-anslutning.
• Lämplig för 12 V och 24 V systemer upp till 32 V DC, vanligt förekommande i motorcyklar, ATV, båtar och lättare fordonsinstallationer.
• Vid montering rekommenderas att följa angivet moment (4,5 Nm ±1 Nm) för att säkerställa korrekt elektrisk kontakt utan att skada hus eller gängor.

Identifikation och spårbarhet: Produkten kommer från JMP och identifieras med modellnummer MPN 149.01.46. GTIN 4043981410815 kan användas för inköp, lagerstyrning och dokumentation vid service.

Säkerhet och anmärkningar: Byt säkringar endast mot korrekt specificerad värde och typ. Användning av fel typ säkring eller fel moment vid montering kan kompromissa skyddet eller orsaka värmeutveckling i samband med det.
