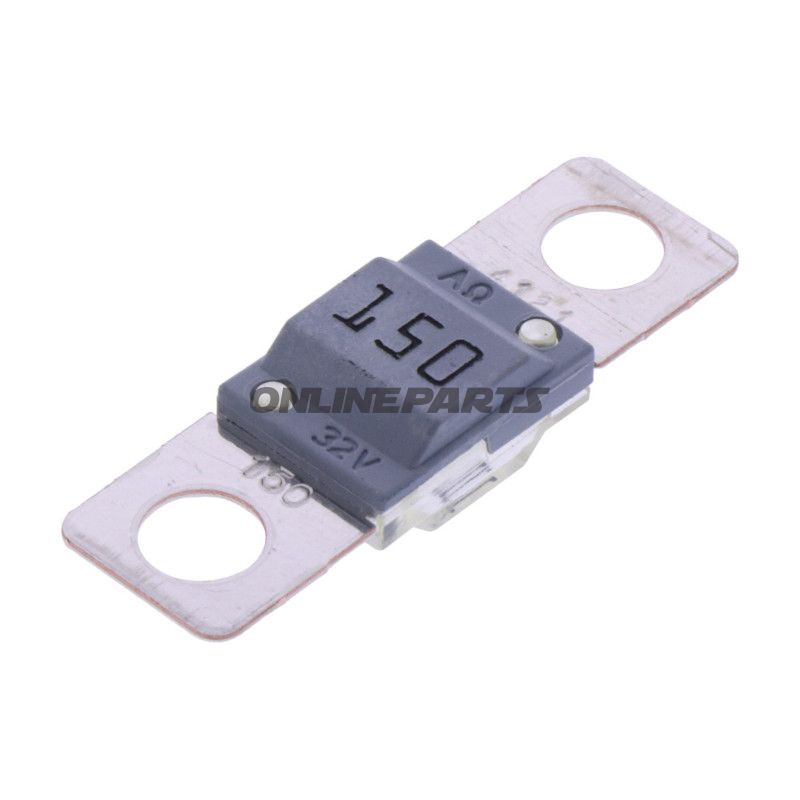

Midi-säkring 150A JMP grå paket med 5 stycken

Midi-säkring 150 A med boltanslutning till 12/24 V elektriska system

Produkt: JMP Midi-säkring, modell 149.01.51 (GTIN: 4043981410860). Denna säkring är avsedd för direkt bolt- eller skruvanslutning i fordons strömkretsar när högströmskydd krävs upp till 150 A vid låg spänning (upp till 32 V).

Funktion och användning

• Midi-säkringen skyddar huvud- och fördelningskredslopp mot överström och kortslutning genom att bryta anslutningen när strömmen överstiger säkringens karaktäristik (150 A).
• Bolt-down design (skruv-/boltförbindelse) gör den lämplig som huvud- säkring eller för skydd av kraftiga konsumenter där låg övergångsmotstånd och säker mekanisk fastsättning är viktigt.
• Den tydliga/halvgenomskinliga husdelen på ena sidan tillåter visuell inspektion av säkringselementet utan demontering.

Material och konstruktion

• Husmaterial: PA66 (polyamid) och PSU (polyethersulfon), utvalda för mekanisk styrka och kemisk resistens i fordonsmiljöer.
• Kontakter: Tennade kopparkontakter för förbättrad korrosionsmotstånd och elektrisk ledningsförmåga.
• Bolt- och skruvförbindelse: M5-gängade anslutningar med rekommenderad spänning (fastsättningsmoment) på 4,5 Nm ±1 Nm för att säkerställa korrekt kontakttryck utan att skada komponenten.
• Dimensioner och mekanik: sammanlagd längd cirka 42 x 12 mm, hålcentrum 30 mm och håldiameter ca 5,5 mm, anpassat till standardmonteringspunkter i många installationssituationer.

Tekniska data

• Typ: Midi, bolt-down säkring
• Ampere: 150 A
• Spänning: upp till 32 V (lämplig för 12 V och 24 V system i praktiken)
• Dimensioner: 42 x 12 mm
• Hålcirkling: 30 mm
• Håldiameter: 5,5 mm
• Automatisk gensmältning: Nej (singel användning)

Kompatibilitet och användningsområden

• Lämplig som huvudsäkring i motorcyklar, ATV, lätta lastbilar och marina installationer där platsen är begränsad men höga strömmar måste skyddas.
• Använd där en robust mekanisk fastsättning föredras framför snabbkopplingskontakter
• Lämplig i tillämpningar där visuell inspektion av säkringselementet före demontering är fördel.

Montering och hantering

• Fastsättningsmoment: 4,5 Nm ±1 Nm på M5-bultar — följ verktygets specifikationer för att undvika under- eller överdrag.
• Säkerställ korrekta brick- och mutterkomponenter samt ren kontaktyta för lägsta möjliga övergångsmotstånd.
• Eftersom säkringen är engångsdel ska utbytandet ske med en likadan typ och karaktäristik (JMP 149.01.51) för att upprätthålla korrekt skydd.

Identifikation

• Producent/märke: JMP — modellnummer MPN 149.01.51.
• GTIN: 4043981410860 (används för entydig identifikation i reservdelshantering och inköp).

Beskrivningen ovan täcker funktion, materialval, monteringsparametrar och relevanta tekniska mått för JMP Midi-säkringen 150 A. Vid tveksamhet om kompatibilitet med en specifik installation rekommenderas kontroll av monteringsmått (hålcirkling och håldiameter) och systemspänning innan montering.
