MICROVENTIL PNEUMATIKARM Butler Kendo 710590801

Ventil micro till pneumatiskt arm — Butler Kendo (original del)

Produktöversikt: Denna ventil micro från Butler Kendo, distribuerad under märket Blitz Rotary, är en kompakt plastventil utformad för styrning av små pneumatiska kretsar i pneumatiska armar. Den angivna producentartikel (MPN) är 677.02.52 och GTIN är 4057612673616. Artikelnumret hos Butler är 710590801.

Funktion och användning: Microventilen reglerar luftflödet i mindre pneumatiska aktuatorer och armingångar, där plats och snabb respons är viktigt. Ventilen används vanligtvis som styr- eller utloppkomponent i pneumatiska gripdon, små manipulatorarmar och positioneringsenheter, där exakt luftstyrning och upprepad avbrytning är väsentligt för funktion och säker drift.

• Primär funktion: Öppna/stänga och dosera luft till pneumatiska kredslopp med lågt volym
• Användningsområde: Pneumatiska armar, manipulators, robotändar, små cylinderdrev
• Karaktristik: Snabb respons, låg intern volym och designad för upprepade cykliska drift under normal drift.

Material och konstruktion: Ventilen är tillverkad av plastmaterial. Materialvalet ger låg vikt och korrosionsbeständighet i icke-kemiskt aggressiva miljöer. Plastkonstruktionen innebär också god elektrisk isolering och minskad risk för gnista, men ställer samtidigt krav på temperatur- och kemikalieexponering — undvik långvarig exponering för lösningsmedel eller temperaturer utanför producentens specifikationer.

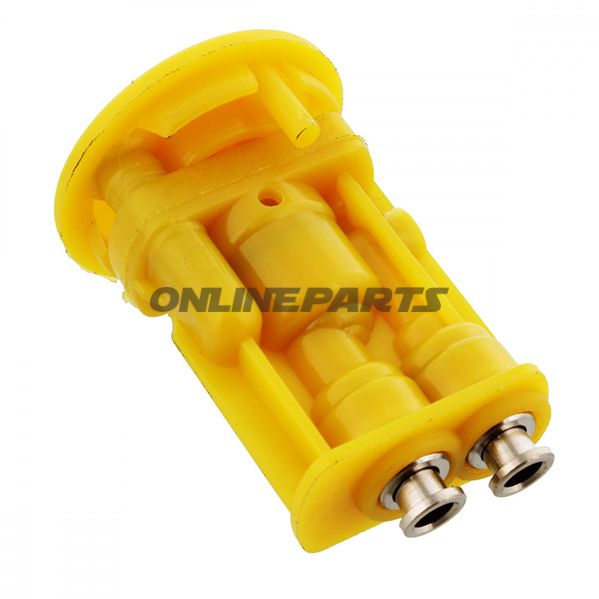

Fysiska mått: Diameter (Ø): 33 mm, Längd: 53,5 mm, Bredd: 28 mm. Färgen är gul, vilket kan vara användbart vid visuell inspektion i samlingar eller system med flera ventiltyper.

Kompatibilitet och montering: Microventilen är en original Butler-del (artikelnummer 710590801) och förväntas passa direkt i buttler-kendo-pneumatikarmar och motsvarande monteringsytor, där de angivna yttre måtten och interface-mått är kompatibla. Vid byte rekommenderas kontroll av portstorlekar, gäng-/anslutningsstandard och eventuella O-ringssats för att säkerställa tätning och korrekt funktion.

Tekniska fördelar och överväganden:

• Plastmaterialet minskar vikt och korrosionsproblem i icke-reaktiva omgivningar.
• Små dimensioner gör den lämplig för trånga installationer i pneumatiska armar och manipulatorer.
• Designad för upprepade driftcykler; utvärdera livslängd baserat på driftfrekvens och omgivningsförhållanden.
• Kontrollera kompatibilitet med systemets arbetstryck, luftkvalitet (torr, oljefri / lite olja beroende på system) och temperaturområde före installation.

Identifikation: Denna enhet säljs under märket Blitz Rotary och identifieras med MPN 677.02.52 och GTIN 4057612673616. Butlers egna reservdelnummer är 710590801, vilket indikerar originalitet i förhållande till Butler Kendo-armens delarfamilj.

Praktiska anvisningar: Vid utbyte eller underhåll bör mekanikern:

• Avlägsna systemet och ventileras innan arbete.
• Kontrollera tätningar och eventuella fittings för slitage.
• Undvik skarpa kemikalier och höga temperaturer som kan bryta ner plastmaterialet.
• Kontrollera att dimensionerna (Ø 33 mm, L 53,5 mm, B 28 mm) passar fysiskt i monteringspunkten.

Anmärkning: Informationen härrör från tillverkar- och distributörsdata. Om det behövs detaljerade tryckspecificeringar, interna portdimensioner eller materialcertifikat, rekommenderas att konsultera teknisk dokumentation från Butler/Blitz Rotary eller leverantörens tekniska support.
