Messuhr D=40Mm.Schaft 8 Mmmessbereich 5 Mm

Mätur (uretrommel) D 40 mm, axel Ø 8 mm, mätområde 5 mm

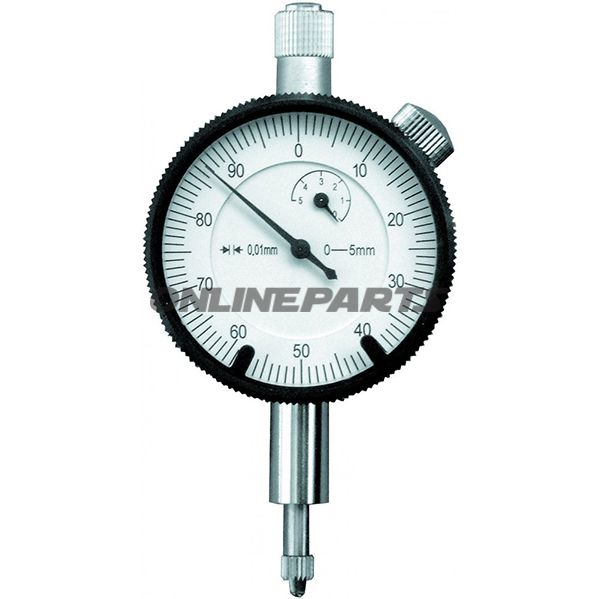

Detta mätur (dial indicator) med yttre ring och ett yttre hölje på 40 mm är avsett för precisionsmätningar av små rörelser och avvikelser på detaljer och maskinuppställningar. Produktens MPN är 647.03.63 och den internationella GTIN-koden är 4039321005971, vilket gör det enkelt att identifiera vid reservdelsbeställningar eller inköp i verkstaden.

Funktion

• Visar linjär rörelse inom ett mätområde på 5 mm.
• Avstånd avläses med 0,01 mm upplösning, vilket lämpar sig för finjustering och kontrolluppgifter.
• Inbyggda toleransmarkeringar på skivan gör det möjligt att snabbt bedöma om ett mätvärde ligger inom fastställda gränser.
• Skivan kan vridas i den yttre ringhuset, så att nollpunkt och referensposition kan anpassas till arbetsstycket utan att flytta upphängningen.

Material och utförande

• Höljet är i metall, vilket ger mekanisk robusthet och bättre motstånd mot verkstadsmiljö än plasthöljen.
• Axeldiametern är specificerad som Ø 8H6, vilket är ett precispassning och säkerställer god repeterbarhet vid montering i standardhållare.
• Konstruktionen är utformad för att minimera spel och säkerställa stabil avläsning vid små rörelser; komponentval och toleranser är i överensstämmelse med verkstadsnorm.

Prestanda och noggrannhet

• Mätområde: 5 mm.
• Upplösning/avläsning: 0,01 mm.
• Noggrannhet enligt verkstadsnorm motsvarar cirka 17 μm (mikrometer) under specificerade förhållanden.
• Yttre ringdiameter: 40 mm, vilket ger en lättavläst skiva utan att göra enheten olämpligt stor i verkstadshållare.

Kompatibilitet och användning

• Lämplig för användning i mätstativ, magnetbaser och andra fasta eller flexibla upphängningar som accepterar axlar på Ø 8 mm.
• Används för kontroll av planhet, parallelism, runout (löpning), inställning av verktyg och finjustering vid monteringsarbete.
• Passar verkstäder och yrkespersoner som behöver repeterbarhet vid seriemätningar och maskininställning.

Anmärkningar till montör

• Axelpassningen Ø 8H6 kräver korrekt hållare för att uppnå specificerad noggrannhet — undvik att använda sliten eller oprecis adapter.
• Skydd mot smuts och stötar förlänger mäturets livslängd; förvara frontglaset täckt när det inte används.
• GTIN (4039321005971) och MPN (647.03.63) bör medtas vid order eller reservdelsförfrågan för entydig identifiering.

Produktbeskrivningen bygger på de tekniska specifikationerna: mätområde 5 mm, avläsning 0,01 mm, noggrannhet ~17 μm, axel Ø 8H6 och yttre ring Ø 40 mm. Om du behöver annan axelanpassning eller dokumentation för kalibrering kan det vara lämpligt att kontakta leverantören direkt.
