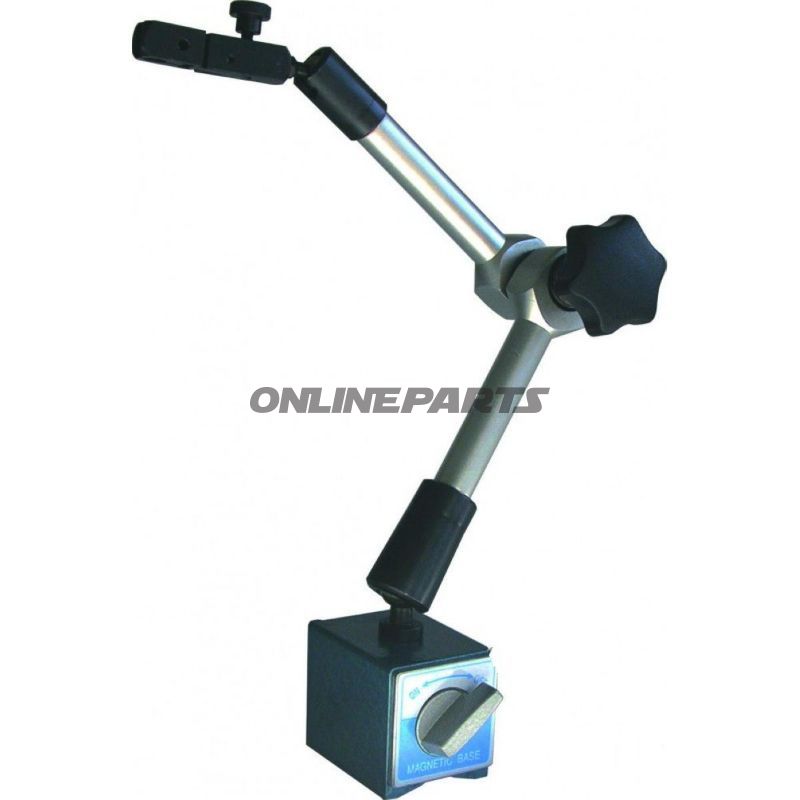

Messstativ Magnet Universalmit Zentralklemmung

Magnetiskt mät- och monteringsstativ med central klämning — universell användning

Produktöversikt: Detta magnetiska mäss-/mätstativ (MPN: 647.04.70, GTIN: 4039321052104) är en universell hållare för mätinstrument, utformad för precisionsmätningar i många positioner. Stativet använder en central, mekanisk klämmekanism och magnetfot, vilket ger både stabilitet och snabb fastsättning på ferromagnetiska ytor.

• Funktion: Håller mätinstrument (t.ex. mätskivor eller indikatorer) säkert under positionsmätningar. Den centrala klämman möjliggör snabb fixering av armen, medan finjusteringen tillåter exakt positionering före avläsning.
• Användningsområden: Verkstäder, mätrådar, monteringskontroller och generella kontrolluppgifter på motorcykeldelar eller andra maskindelar där exakt reproduktion av mätpunkter är nödvändig.

Material och konstruktion: Stativet är utfört med en magnetfot och en mekanisk central klämma. Materialvalet fokuserar på styvhet och slitstyrka för att säkerställa stabilitet vid mätningar. Magnetfoten har en prismformad undersida (prismanfots) för bättre kontakt på plana och lätt avrundade ytor. Den mekaniska centralklämman i kombination med finjustering ger en robust fixering utan elektronisk komplexitet.

Tekniska specifikationer och mått:

• Total höjd: 430 mm
• Utförning / tvärarm (utskjut): 430 mm
• Fot (L x B x H / gänga): 62 x 50 x 55 mm / M8
• Mottagande hål för mätskivor: Ø 8 mm (standardgäng-/insatsmått för indikatorhållare)
• Magnetisk dragningskraft: ca. 80 kg
• Betjäning: Mekanisk centralklämma med finjustering och vrid/av/på för magneten

Praktiska fördelar för mekaniker och tekniker:

• Snabb positionering och solid fixering på magnetiska ytor, vilket minimerar repeteringsfel vid sekventiella mätningar.
• Finjustering tillåter små, kontrollerade rörelser utan att lossa huvudklämman, användbart vid precisionsavläsningar.
• Standard 8 mm mottagande hål gör stativet kompatibelt med vanliga indikatorhållare och mätklockor, vilket underlättar integrationen i befintliga verktygsätt.
• Robust, mekanisk lösning utan behov av extern ström för klämning — endast magnetens on/off-vrid fungerar som enkel manöverenhet.

Kompatibilitet och användningstips: Stativet är lämpligt för alla mekaniska mätinstrument med en 8 mm skaft eller adapter. Använd prismafoten för rundade föremål för att förbättra kontaktytan. Vid mätningar på tunna plåtar eller icke-magnetiska ämnen rekommenderas en fast underlagsplatta av ferromagnetiskt material för att uppnå maximal stabilitet.

Identifiering: Produkten säljs under MPN 647.04.70 och kan spåras med GTIN 4039321052104. Om du jämför specifikationer eller söker reservdelsinformation, använd dessa nummer som referens.

Anmärkningar: Ange mål och magnetkraft är tekniska upplysningar avsedda för planering och val av mätutryr. Magnetkraften angiven som ca. 80 kg är ett praktiskt mått på hållkraft under normala förhållanden; effektiv kraft beror på kontaktytans kvalitet och materialets tjocklek.
