Membrantryck MDR5/16K + 1/4 manometeranslutning.

Membran-tryck (MDR 5/16K) med 1/4" manometeranslutning till kompressorer

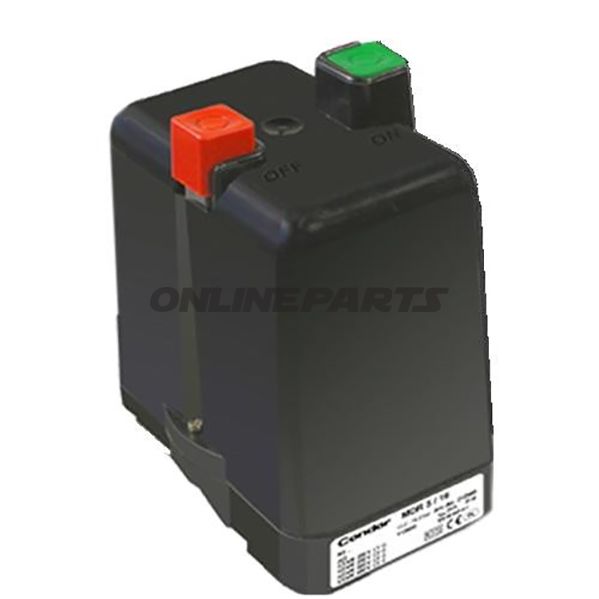

Denna membran-tryck (Condor MDR 5/16K, MPN 650.47.40, GTIN 213000) är avsedd för styrning av in- och avkoppling av kompressorer via manometrets tryck. Enheten registrerar systemtryck och utför mekanisk eller elektrisk avbrytning/koppling inom det inställbara trykområdet. Produkten levereras utan termiskt överströmsrelä, som måste beställas separat för att få den elektriska tänd/sluk-funktionen helt operativ.

Funktion

• Styr tänd/sluk på kompressorer baserat på uppmätt tryck från manometern.
• Inbyggd avlastningsventil för säker utjämning av tryck vid åtgärder.
• Kontakttypen är en mekanisk öppnare (3-polig) som bryter kretsen vid inställt avstängning.
• Obs: För elektrisk styrning krävs ett separat termiskt, 3-poligt överströmsrelä — utan detta är tänd/sluk-mekanismen inte elektriskt funktionell.

Tekniska data och arbetsområde

• Inställningsområde: 2,5 – 16 bar (trykområde för on/off).
• Max avstängningstryck: 16 bar.
• Bytekapacitet: upp till 5,5 kW.
• Kontakt: öppnar, 3-polig.
• Driftstemperatur för medium: -5 °C till +80 °C.
• Skyddsklass: IP54 (damm- och stänkskyddad).
• Slutfrekvens: max. 120 cykler elektriskt; max. 600 mekaniskt.
• Fläns-/anslutning: 1/2" + 1/4" (manometeranslutning i 1/4").

Material och konstruktion

• Membranen och husernas material är valt för tryckstyrning i kompressorinstallationer, med fokus på hållbarhet och tätning över det angivna temperatur- och trykområde.
• IP54-kapsling anger skydd mot damm i skadlig mängd och mot stänk från alla riktningar — lämplig för verkstadsmiljöer under normala förhållanden.
• Den mekaniska kontaktutformningen ger en robust slinga för avbrytning, medan avlastningsventilen minskar belastning vid växling.

Kompatibilitet och användning

• Typisk användning: tryckstyrning på kompressorer och tryckluftssystem där ett inställbart on/off-signal krävs.
• Trefasversion (drehstromausführung) — lämplig för trefaskmotorer/kompressorer, förutsatt korrekt överströmsrelä och elektrisk anslutning.
• Kontrollera alltid elektriska data och monteringsmått i forhold till befintliga installationer, och beställ korrekt termiskt överströmsrelä separat.

Säkerhet och installationsanmärkningar

• Enheten levereras utan motorkontaktor/termiskt överströmsrelä — dessa komponenter måste monteras för att säkerställa korrekt elektrisk överbelastningsskydd.
• Montering och elektrisk anslutning bör utföras av kvalificerad personal enligt gällande föreskrifter.
• Vid installation bör man ta hänsyn till driftstemperaturer, max tryck och skyddsklass för att säkerställa lång livslängd och korrekt funktion.

Produkten identifieras internt med MPN 650.47.40 och GTIN 213000. Om du behöver information om kompatibla överströmsreläer eller monteringsmått, ange gärna systemets elektriska data och platsförutsättningar så kan den korrekta lösningen identifieras.
