Koppling EWO 6 mm — snabbkoppling med slanganslutning (PN 16)

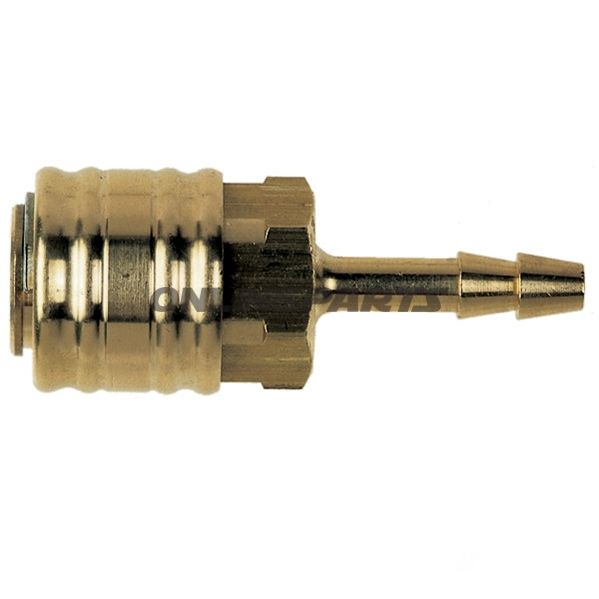

Produktöversikt: EWO 6 mm-koppling (MPN 656.04.11, GTIN 4030875000337) är en enhands snabbkoppling med slanganslutning, avsedd för system med maximalt arbetstryck motsvarande PN 16. Kopplingen levereras med anslutning LW 6 och är utförd med en integrerad backventil i hon-delen; hanstift (plug) levereras utan backventil.

Funktion och användning:

• Kopplingen är konstruerad för snabb på- och frånkoppling av slangar eller ledningar i pneumatiska eller hydrauliska installationer där LW 6 slangledning används.
• Enhandsbetjäning med rullstiftslåsning (walzenverriegelung) ger säker låsning utan verktyg, vilket förenklar service och snabba anslutningsprocedurer.
• Den inbyggda backventilen i hon-delen förhindrar tillbakaflöde när kopplingen stängs, vilket minimerar spill och oavsiktliga läckage i systemet.

Material och tekniska egenskaper:

• Standardhus och gängkomponenter är i mässing (DN 7,2-mått), valt för korrosionsbeständighet och god mekanisk styrka i vanliga arbetsmiljöer.
• Rullstiftslåsmekanismen är utförd i material och toleranser som säkerställer upprepad tillförlitlig låsning utan överdrivet glapp.
• Dimensioneringen (LW 6) matchar slangar och kopplingar som normalt används i lätta pneumatiska/hydrauliska system; PN 16 anger maximalt rekommenderat driftstryck för komponenten.

Kompatibilitet och installation:

• Kopplingen passar slangar med LW 6-anslutning och till standard DN 7,2-muffar i motsvarande system. Kontrollera alltid mått och gängtyp mot befintligt system före montering.
• Vid montering rekommenderas lämplig tätning på gängan (t.ex. PTFE-tejp eller gängtätning lämplig för mediet) och korrekt åtdragning för att undvika läckage. Undvik överdragning för att inte skada mässingskomponenter.
• Om behållande av systemtryck önskas i både han- och hon-sida, ska en plug med inbyggd backventil användas — denna enhet levereras utan backventil i plug-delen.

Säkerhet och underhåll:

• Före på- eller frånkoppling: avlufta systemet eller se till att trycket är avlastat så att backventilen kan fungera korrekt utan risk för personskada.
• Inspektion: kontrollera regelbundet packningar och låsmekanism för slitage, smuts eller korrosion. Byt slitdelar efter behov för att bibehålla tätning och funktionalitet.
• Materialval (mässing) kräver normalt korrosionsunderhåll i aggressiva miljöer; undvik kraftiga kemikalier som kan påverka packningar.

Praktisk information:

• Tillverkare: EWO — MPN 656.04.11.
• GTIN 4030875000337 anges för entydig identifiering och bedömning av kompatibilitet i reservdelsstyrning.

Kopplingen är lämplig för mekaniker och motorcykelägare som behöver en robust, snabbt på- och frånkopplande förbindelse med inbyggt skydd mot tillbakaflöde i hon-delen. Kontrollera mått och driftstryck i ditt system före köp och montering.
