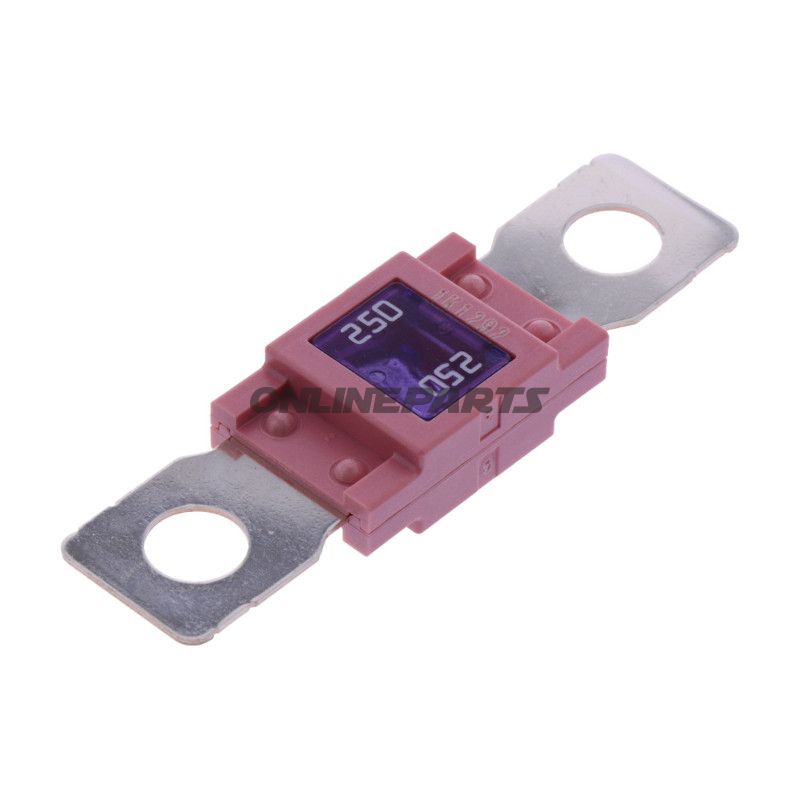

Mega-säkring 250A JMP rosa paket med 5 stycken

Mega-säkring 250 A med skruanslutning till motorcykelströmsfördelning

Produkt: Mega-säkring från JMP (MPN: 149.01.57, GTIN: 4043981410921). Denna säkring är utförd som en bolt-down/skruv-säkring designad för höga strömstyrkor upp till 250 A och nominella spänningar upp till 32 V.

Funktion och användning

• Primär funktion: Skydda huvudströmkretsar mot överström genom att bryta kretsen vid säkringens utlösning.
• Användningsområde: Typiskt använd i motorcyklar, ATV/UTV och andra små fordon samt i elektriska fördelningsboxar där plats för bolt-down-säkringar finns.
• Montering: Bolt-down/skruvförbindelse gör komponenten lämplig för fasta installationer i säkringblock eller på strömfördelningsbussar.

Material och konstruktion

• Hus: Termoplastiskt, värmebeständigt material som tål drift i motor- och elektriska utrymmen utan lätt deformation vid normala driftstemperaturer.
• Kontakts- och fästningselement: Utfört med diffusion tin drop-teknologi för bättre elektrisk kontakt och korrosionsbeständighet.
• Visuell inspektion: Fönster på båda sidor av huset gör det möjligt att snabbt kontrollera säkringens tillstånd utan demontering.

Tekniska data och mått

• Strömstyrka: 250 A (nominal)
• Nominell spänning: Upp till 32 V
• Dimensioner: 68,8 x 19 mm
• Boltavstånd: 51 mm
• Gänga/skruvhål: M8 (hål-diameter ca 8,7 mm)
• Fästmoment: 12 Nm ± 1 Nm — anger rekommenderat moment för att säkerställa korrekt elektrisk anslutning utan överdragning.
• Automatisk utlösning: Nej (mekanisk smältsäkringstyp)
• Färg: Rosa (gör det enkelt att visuellt identifiera storleken i en säkringsblock)

Standarder och kompatibilitet

• Säkringen uppfyller relevanta standarder för meg säkringar, inklusive ISO 8820-5 och JASO D612, vilket gör den kompatibel med industrikraven för fordons-elektrik.
• Designad för direkt ersättning i installationer som använder bolt-down meg säkringar med samma boltavstånd och M8-anslutning.

Praktiska anmärkningar för montage och service

• Vid montage: Använd momentnyckel för att uppnå rekommenderat 12 Nm ± 1 Nm. För hårdare eller mjukare material i monteringsytan bör kontroll av kontaktflader utföras före slutlig fastspänning.
• Inspektion: De inbyggda inspektionsfönstren möjliggör snabb visuell kontroll vid rutinbesiktning utan att lossa säkringen.
• Byte: Eftersom detta är en icke-automatisk smältsäkring, ska defekta säkringar alltid bytas ut mot samma typ och märke eller mot en motsvarande bolt-down meg säkring med samma elektriska och mekaniska specifikationer (250 A, 32 V, M8, 51 mm boltavstånd).

Ytterligare upplysningar

Produkten levereras av JMP och identifieras med MPN 149.01.57 och GTIN 4043981410921. Färgmarkeringen (rosa) och de fysiska måtten bidrar till snabb igenkänning i fördelningsboxar och säkringspaneler, vilket är praktiskt för mekaniker och tekniker vid felsökning och underhåll.
